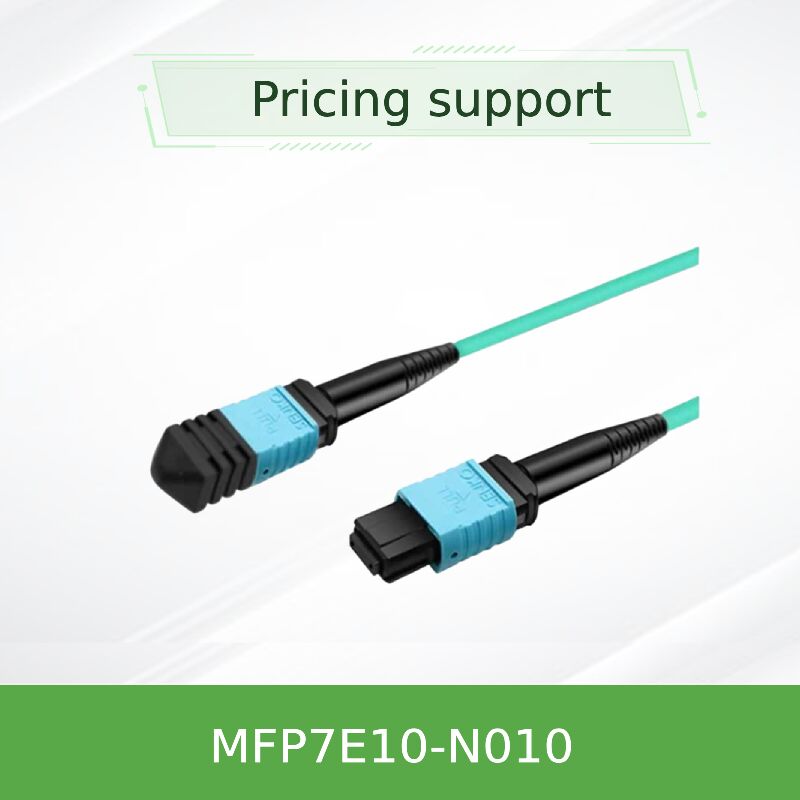

Cabo Multimodo MPO12/APC de 10m NVIDIA MFP7E10-N010 800G InfiniBand
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E10-N010 |
| Documento: | MFP7E10-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Tipo: | Cabo de Fibra Passiva | Comprimento do cabo: | 10 metros |
| Modelo: | MFP7E10-N010 | Nome: | Mellanox AOC MFP7E10-N010 Cabo de Fibra Passiva MMF MPO12 APC a MPO12 APC 10m |
| Palavra-chave: | Cabo Mellanox | ||
Descrição de produto
NVIDIA MFP7E10-N010
Cabos de fibra multimodo MPO12/APC
Ligação óptica passiva de alta densidade para InfiniBand e Ethernet 400G/800G. Conecta diretamente os switches OSFP de duas portas aos adaptadores OSFP ou QSFP112.
Visão geral do produto
A série NVIDIA MFP7E10-Nxxx é um cabo de fibra multimodo MPO‐12/APC-MPO‐12/APC passivo concebido para interconexões de curto alcance em centros de dados de alto desempenho.MFP7E10-N010(10 metros de variante) utiliza oito fibras activas numa topologia de cruzamento Tipo-B para permitir ligação de cobre/ótica directa sem adaptadores de inversão de polaridade.Com contacto físico em ângulo (APC), polido a 8 graus, as reflexões de volta são minimizadas, garantindo a integridade do sinal para modulação PAM4 até 800Gb/s.
Cada cabo é testado na fábrica para Telcordia GR‐1435 e suporta temperaturas de funcionamento de 0 a 70°C. A jaqueta aqua LSZH fornece retardador de chama, reduzindo simultaneamente as emissões de fumaça tóxica,adequado para comutadores de alta densidade e clusters de GPUPara ligações de 10 metros, o cabo utiliza fibra OM3 de baixo custo.
Factos-chave
- Número da peça:MFP7E10-N010 (10m), também N003/N005/N007 até N050
- Tipo de fibra:Multimodo 50/125μm OM3 (padrão para 10m)
- Conector:MPO-12/APC feminina, carcaça verde, polida a 8°
- Perda de inserção (máximo):≤ 0,354 dB (0,35 + 0,0004*10)
- Perda de retorno:≥ 35 dB
- Radius mínimo de curvatura:30 mm (dinâmico / estático)
- Alcance máximo para OM3:30 m (com dois painéis de correcção); OM4 recomendado para além de 30 m
Porquê MPO‐12/APC?
Os conectores polidos por ângulo suprimem a retro-reflexão que, de outra forma, degradaria o desempenho do laser em transceptores de alta velocidade.O APC permite uma operação confiável a 50G PAM4 por faixaO shell verde da NVIDIA identifica rapidamente a compatibilidade do APC, evitando a incompatibilidade com os cabos UPC legacy blue-shell.
Crossover do tipo B:A faixa 1 numa extremidade liga-se à faixa 12 na extremidade oposta ‡ ideal para acoplamento Tx/Rx de 4 faixas sem cabos de cruzamento externos.
Tecnologia e integridade do sinal
Projetado para arquiteturas 800G DR8 / 400G DR4, cada cabo contém 8 fibras multimodo dispostas em um pin-out cruzado.Critical para transceptores de alta taxa de transmissão, tais como NVIDIA MMA4Z00-NS (twin-port OSFP)O projeto passivo consome energia zero e não introduz nenhuma latência, tornando-o ideal para ligações switch-to-switch ou switch-to-DPU em tecidos NDR InfiniBand.
Testes rigorosos de geometria da face final e verificação IL/RL garantem que cada cabo cumpra os requisitos rigorosos das extensões de tecido modernas 800G Ethernet e NVLink.
Desdobramentos típicos
- Ligação de switches OSFP 800Gb/s de duas portas (por exemplo, Quantum-2) a adaptadores de rede ConnectX‐7 num raio de 10 metros.
- Conectando DPUs NVIDIA BlueField-3 (QSFP112 ou OSFP) a interruptores de topo de rack em posições de rack adjacentes.
- Interconexões baseadas em servidores de armazenamento que requerem ligações OM3 de curta distância.
- Backbone multimodo dentro de um único rack ou entre racks adjacentes (≤30m para OM3).
Compatibilidade
O MFP7E10‐N010 funciona com qualquer transceptor ou sistema que aceite conectores femininos MPO‐12/APC e espere um pin-out Tipo‐B. A compatibilidade verificada inclui:
- NVIDIA MMA4Z00-NS (twin-port OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP 400G de porta única)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Comutadores InfiniBand NDR 400G/800G e adaptadores ConnectX‐7
- Comutadores padrão 400GbE com interfaces ópticas MPO‐12 APC
Especificações técnicas
| Parâmetro | Valor (MFP7E10-N010) |
|---|---|
| Tipo de produto | Cable de fibra multimodo MPO‐12/APC passivo, crossover do tipo B |
| Duração (nominal) | 10 metros; tolerância: +0,1/-0 m (L<5m) ou +2%×L/-0 (L≥5m) |
| Fibras activas | 8 (4 Tx / 4 Rx direção) |
| Diâmetro do cabo | 3.0 ± 0,2 mm |
| Materiais para casacos | Aqua LSZH / OFNR (alogénio zero com baixo nível de fumaça, elevado) |
| Núcleo de fibras | 50/125 μm multimodo (OM3 para ≤ 30 m; OM4 para > 30 m) OM3 utilizado a 10 m |
| Perda de inserção (máximo) | ≤ 0,354 dB (0,35 + 0,0004 * 10) |
| Perda de retorno (min) | 35 dB |
| Temperatura de funcionamento | 0°C a 70°C |
| Temperatura de armazenamento | -40°C a 85°C |
| Umidade relativa | 10% ~ 85% (não condensado) |
| Regulatório | RoHS, CE, FCC Classe A, CB, cTUVus, RCM, VCCI |
| Classe de laser | Classe 1 (IEC 60825‐1/2, 21 CFR 1040) |
Guia de seleção (série MFP7E10-Nxxx)
| Número da peça de encomenda | Duração | Tipo de fibra (padrão) |
|---|---|---|
| MFP7E10-N003 | 3 m | OM3 |
| MFP7E10-N005 | 5 m | OM3 |
| MFP7E10-N007 | 7 m | OM3 |
| MFP7E10-N010 | 10 m | OM3 |
| MFP7E10-N015 | 15 m | OM3 |
| MFP7E10-N020 | 20 m | OM3 |
| MFP7E10-N025 | 25 m | OM3 |
| MFP7E10-N030 | 30 m | OM3 (OM4 opcional) |
| MFP7E10-N035 | 35 m | OM4 |
| MFP7E10-N040 | 40 m | OM4 |
| MFP7E10-N050 | 50 m | OM4 |
Nota: Para comprimentos superiores a 30m, a fibra OM4 é necessária para garantir um alcance de 50m.
Por que escolher o Starsurge para cabos ópticos da NVIDIA?
- 100% compatível e testado:Cada cabo MFP7E10 é verificado com transceptores NVIDIA antes do envio.
- Atividade e tempo de entrega:Comprimentos populares (3m, 5m, 10m, 20m, 30m, 50m) mantidos em armazéns regionais.
- Apoio técnico:Verificação da compatibilidade pré-venda e resolução de problemas pós-venda.
- Preços e rotulagem a granel:Serialzação personalizada / tags de ativos disponíveis para grandes projetos.
- Transporte marítimo mundial:Opções DDP/FedEx/UPS para EUA, UE, APAC e Médio Oriente.
Serviço e Apoio
O Grupo Starsurge de Hong Kong oferece uma garantia de 1 ano contra defeitos de fabricação, além de resposta de engenharia de 24 horas.Para implantação a mais de 30 m ou cabos híbridos personalizados (MPO para duplex), por favor contacte a nossa equipa de soluções.
Perguntas Frequentes
R: Para distâncias entre 30-50 metros, recomendamos as variantes OM4 (MFP7E10-N035 a N050).
R: Sim. Tipo B (crossover) é a polaridade padrão exigida pela NVIDIA para conexões diretas 800G OSFP para OSFP.
R: O MFP7E10 é multimodo (MMF), o MFP7E20 é monomodo (SMF).
R: Sim. Sugerimos a utilização de um produto de limpeza a seco MPO‐12/APC (por exemplo, da marca CLICK‐Clean ou IBC) antes de cada acasalamento.
R: Sim, o MFP7E10-N010 passa nos testes de conformidade da NVIDIA para ligações 800G DR8 e 400G DR4 dentro de 10m.
Precauções para manuseio
- Não remova as tampas de poeiraA contaminação é a causa número um da degradação do link.
- Sempre limpar o conector do cabo e o recipiente óptico do transceptor com um limpador específico MPO-APC.
- Não dobrar o cabo com um raio superior a 30 mm, especialmente perto dos conectores.
- Nunca misture o MPO-APC (verde/inclinado) com o MPO-UPC (azul/plano).
- Cumprir as precauções padrão de ESD ao manipular transceptores ligáveis, embora o próprio cabo seja passivo.
Sobre o Grupo Starsurge de Hong Kong
Fundada em 2008,Hong Kong Starsurge Group Co., LimitedComo um fornecedor experiente de cabos, switches, NICs e transceivers compatíveis com a NVIDIA/Mellanox, nós atendemos centros de dados,instituições financeirasNossa equipe técnica fornece consultoria pré-venda multilíngue e suporte pós-venda RMA,garantir que as suas implantações InfiniBand e Ethernet funcionem com zero surpresas de compatibilidade.
