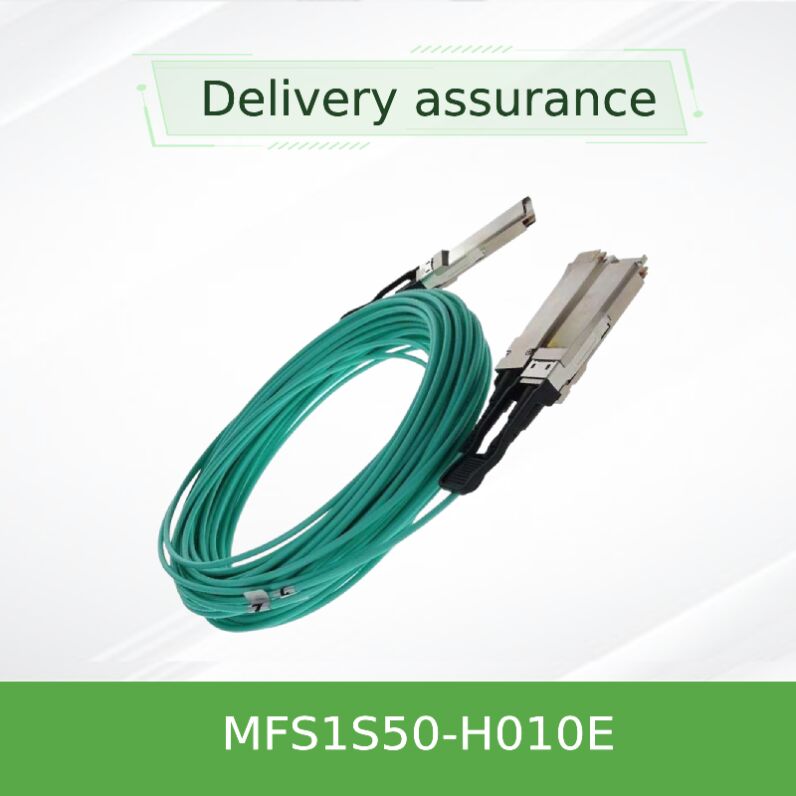

Cabo Divisor Óptico Ativo NVIDIA Mellanox MFS1S50-H010E de 200Gb/s para 2x100Gb/s QSFP56 AOC de 10m

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• Arquitetura de ruptura de 200Gb/s a 2x100Gb/s (4x50G PAM4 a 2x2x50G)
• 10 metros de comprimento com fibra multimodo aquática, casaco com classificação LSZH
• Suporta InfiniBand HDR (200G) para HDR100 (100G) e 200GbE para 100GbE
• Amplitude de saída Rx e pré-enfatização programáveis.
• Conectores QSFP56, compatíveis com a SFF-8665, de 4,5 W (200G) / 3,0 W (100G)

• Arquitetura do Breakout:Uma extremidade QSFP56 de 200Gb/s divide-se em duas extremidades QSFP56 de 100Gb/s, ideais para conexões de comutação para servidor.
• Tecnologia VCSEL:Laser de emissão de superfície de cavidade vertical para transmissão multimodo confiável e de baixo custo a mais de 10 m.
• Suporte de taxa de dados dupla:200G HDR para 2x100G HDR100 (InfiniBand) ou 200GbE para 2x100GbE.
• Monitoramento de diagnóstico digital (DDM):Monitorização em tempo real da potência óptica, temperatura, tensão e corrente por faixa.
• Baixo consumo de energia:40,5 W típico na extremidade 200G, 3,0 W por extremidade 100G.

O MFS1S50-H010E cumpre as seguintes condições:SFF-8665(QSFP56 elétrico) eSFF-8636(interface de gestão).Modulação PAM4 de 4x 50Gb/sNa extremidade 200G, bifurcado em 2x2x50G PAM4 nas duas extremidades 100G.InfiniBand HDR/HDR100(IBTA 1.5) e200GBASE-SR4 / 100GBASE-SR2Ethernet integradoCDR (Clock and Data Recovery)por faixa com taxa selecionada para 25,78125 GBd NRZ ou 26,5625 GBd PAM4.

O MFS1S50-H010E converte sinais elétricos PAM4 de 50Gb/s da porta 200G do host em sinais ópticos usando quatro lasers VCSEL.As quatro vias ópticas são divididas em dois grupos de duas vias cadaA partir daí, os dados são transmitidos para os dois conectores 100G QSFP56 separados.Reatualização do CDRO diagnóstico digital monitora continuamente o estado da ligação, fornecendo feedback em tempo real através da interface I2C.

• Conexões de comutação para servidor:Conectar uma porta de comutação 200G QM8700 a dois adaptadores 100G ConnectX-6/7.
• 200GbE a 100GbE Fragmentação:Ligação de um switch de espectro 200G a dois servidores ou nós de armazenamento 100G.
• Fantasma do topo da prateleira:Utilizar eficientemente as portas de comutação de alta densidade para infraestruturas de velocidade mista.
• HDR100 Aglomerados:Construir tecidos HDR100 de baixo custo usando interruptores HDR com cabos de ruptura.

Nota: temperatura de funcionamento de 0°C a 70°C, armazenamento de -40°C a 85°C. raio de curvatura mínimo de 30 mm. Potência final de 100G: 3.0W típico.

• contra o divisor de cobre passivo:Maior alcance (10m) com menor peso, melhor fluxo de ar e imunidade completa ao EMI.
• versus OAC separados:Um único cabo reduz os custos e simplifica a gestão de cabos para aplicações de ventilação.
• Retiming integrado:Melhora a qualidade do sinal e o desempenho do jitter a distância.
• Suporte completo ao DDM:Monitorização de potência óptica e temperatura em tempo real por porta para manutenção proativa.
• Optimização HDR100:Perfeito para construir tecidos 100G de baixo custo usando portas de comutação 200G.

Oferecemos consultoria técnica 24 horas por dia, 7 dias por semana, serviços de RMA e suporte ao projeto de infraestrutura de cablagem.Comprimentos personalizados disponíveis para encomendas em volumeNosso inventário garante o envio no mesmo dia para itens em estoque.

A:Sim, é projetado exatamente para esse caso de uso ∙200G HDR switch para dois adaptadores HDR100.

A:Sim, suporta ambos os protocolos 200GbE/100GbE e InfiniBand HDR/HDR100.

A:Cada extremidade de 100G consome aproximadamente 3,0 W típicos, 3,5 W no máximo.

A:Ambas as extremidades do 100G devem ser conectadas a portas válidas para uma operação adequada; o cabo não foi projetado para uso de uma única extremidade.

A:O raio mínimo de curvatura é de 30 mm. Evite curvas afiadas para manter a integridade do sinal.

• Sensibilidade ESD:Os conectores são fornecidos com tampas protetoras que só devem ser removidas imediatamente antes da instalação.
• Limpe antes de utilizar:Limpe sempre os conectores ópticos com produtos de limpeza de um clique adequados antes da sua inserção. A contaminação provoca erros de ligação.
• Radius de curvatura:Não exceder o raio de curvatura de 30 mm; evitar tensões nos conectores.
• Temperatura de funcionamento:Garantir que a temperatura ambiente não exceda 0°C/70°C.
• Armazenamento:Armazenar em ambiente limpo e seco entre - 40°C e 85°C.
