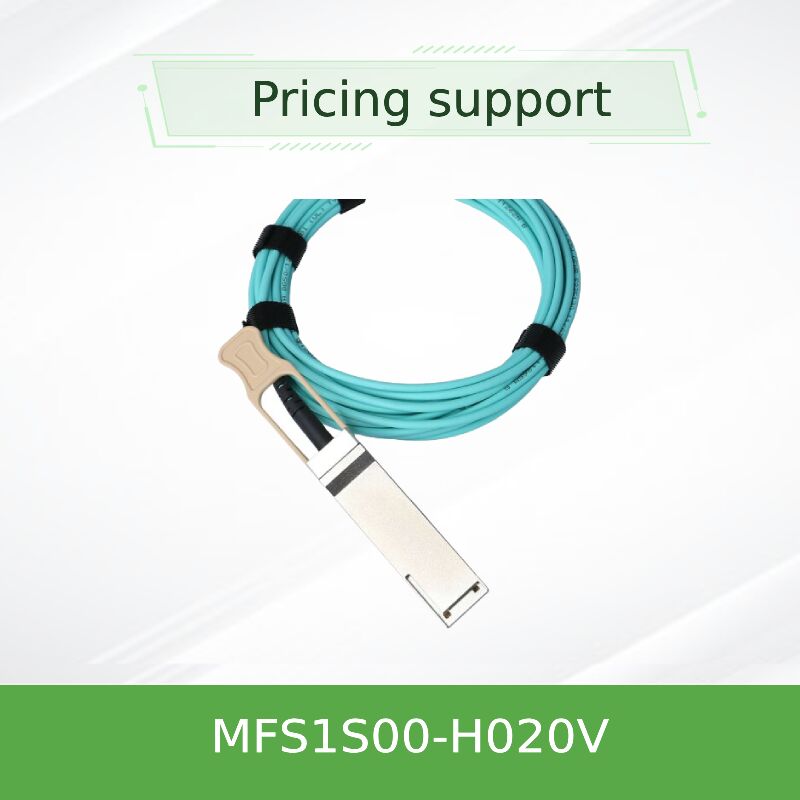

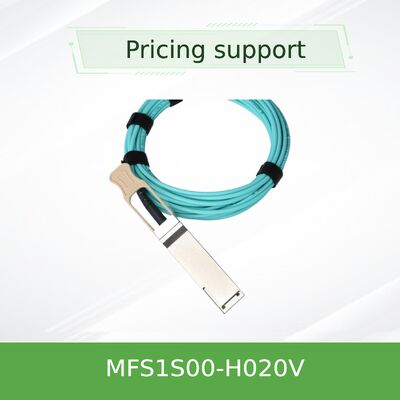

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 cabo óptico ativo 20m AOC para HDR InfiniBand

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• Largura de banda agregada de 200 Gb/s em 4 faixas PAM4 de 50 Gb/s por extremidade
• 20 metros de comprimento com 3,0 mm de diâmetro, jaqueta de fibra duplex com classificação LSZH
• Suporta InfiniBand HDR (200Gb/s) e 200 Gigabit Ethernet
• Monitoramento de diagnóstico digital completo (DDM): potência óptica, temperatura, tensão, corrente de desvio
• Fator de forma QSFP56 ligável a quente, compatível com a SFF-8665, potência típica de 5,0W por extremidade

• Transmissão de 200 Gb/s:Quatro canais PAM4 de 50 Gb/s por direção, duplex total de 200 Gb/s.
• Tecnologia VCSEL:Laser de emissão de superfície de cavidade vertical para transmissão multimodo confiável e de baixo custo a mais de 20 m.
• Capacidade de retimação:Reatualização selecionável em todas as faixas até 50 Gb/s para um condicionamento óptimo do sinal.
• Monitoramento de diagnóstico digital (DDM):Monitorização em tempo real da potência óptica, temperatura, tensão e corrente de desvio para manutenção proativa.
• Equalização programável:Equalização de entrada Tx e pré-enfatização de saída Rx para otimização de links.

O MFS1S00-H020V cumpre as seguintes condições:SFF-8665(QSFP56 elétrico) eSFF-8636(interface de gestão).Modulação PAM4 de 4x 50Gb/ssobre fibra multimodo (OM3/OM4).InfiniBand HDR(IBTA 1.5) e200GBASE-SR4Ethernet integradoCDR (Clock and Data Recovery)por faixa com taxa selecionada para 25,78125 GBd NRZ (EDR) ou 26,5625 GBd PAM4 (HDR).

O MFS1S00-H020V converte sinais PAM4 elétricos de 50Gb/s do host em sinais ópticos usando quatro lasers VCSEL em uma extremidade.Estes sinais viajam através de fibra multimodo e são convertidos de volta para eléctricos por fotodetectores no extremo mais distante. A integraçãoFunção de retimingO sistema de diagnóstico digital monitora continuamente a saúde da ligação.fornecimento de feedback em tempo real através da interface I2C para otimização de ligações e previsão de falhas.

• InfiniBand HDR Fabrics:Conecte os interruptores QM8700/QM8790 aos adaptadores ConnectX-6/7 em vários racks.
• Redes de 200 GbE:Switches Link Spectrum SN3700/SN4600 para Ethernet de alta largura de banda até 20 m.
• De cima de prateleira para prateleira adjacente:Conexões de alcance médio entre os racks vizinhos.
• Clusters de armazenamento:RDMA sobre implantações de Ethernet Convergente (RoCE) e NVMe-oF que requerem maior alcance.

Nota: Temperatura de funcionamento de 0°C a 70°C, armazenamento de -40°C a 85°C. Raio de curvatura mínimo de 30 mm. Suporta alcance de até 100 m com comprimentos mais longos (H050V, H100V). Tolerância de comprimento: ± 0,5 m para comprimento de 20 m.

• Contra o cobre passivo:Maior alcance (20m) com menor peso, melhor fluxo de ar e imunidade completa ao EMI.
• versus cobre ativo (ACC):A solução óptica fornece isolamento galvánico e capacidade de distância prolongada.
• Retiming integrado:Melhora a qualidade do sinal e o desempenho do jitter em relação aos AOCs padrão a uma distância de 20 m.
• Suporte completo ao DDM:Monitorização óptica em tempo real da potência e da temperatura para manutenção proativa e previsão de falhas.
• Flexibilidade de alcance médio:Ideal para ligações entre estantes adjacentes ou entre corredores.

Oferecemos consultoria técnica 24 horas por dia, 7 dias por semana, serviços de RMA e suporte ao projeto de infraestrutura de cablagem.Comprimentos personalizados disponíveis para encomendas em volumeNosso inventário garante o envio no mesmo dia para itens em estoque.

A:Sim, é totalmente compatível com os adaptadores ConnectX-6 (HDR) e ConnectX-5 (EDR).

A:Sim, suporta 100GbE operando no modo 2x50G PAM4 ou no modo 4x25G NRZ com configurações de seleção de taxa adequadas.

A:O consumo de energia é de 5,0 W por extremidade típica, independente do comprimento devido ao retiming integrado e aos controladores VCSEL.

A:O cabo negocia automaticamente o protocolo e a velocidade com o anfitrião.

A:O raio mínimo de curvatura é de 30 mm. Evite curvas afiadas para manter a integridade do sinal.

• Sensibilidade ESD:Os conectores são fornecidos com tampas protetoras que só devem ser removidas imediatamente antes da instalação.
• Limpe antes de utilizar:Limpe sempre os conectores ópticos com produtos de limpeza de um clique adequados antes da sua inserção. A contaminação provoca erros de ligação.
• Radius de curvatura:Não exceder o raio de curvatura de 30 mm; evitar tensões nos conectores.
• Temperatura de funcionamento:Garantir que a temperatura ambiente não exceda 0°C/70°C.
• Armazenamento:Armazenar em ambiente limpo e seco entre - 40°C e 85°C.
