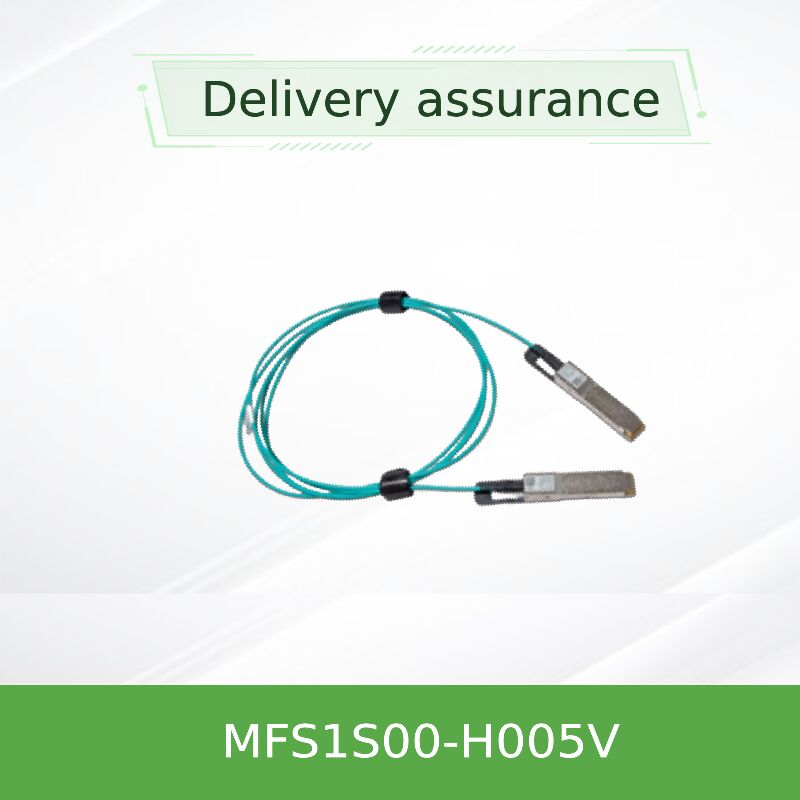

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 cabo óptico ativo 5m AOC para HDR InfiniBand

Cabo óptico ativo de alto desempenho de 5 metros com tecnologia VCSEL — entregando taxa de transferência de 200Gb/s sobre fibra multimodo para interconexões de data center InfiniBand HDR e 200GbE com baixo consumo de energia e integridade de sinal excepcional.

• Largura de banda agregada de 200Gb/s sobre 4x lanes PAM4 de 50Gb/s por extremidade
• Comprimento de 5 metros com diâmetro de 3,0 mm, jaqueta de fibra duplex com classificação LSZH
• Suporta InfiniBand HDR (200Gb/s) e Ethernet de 200 Gigabits
• Amplitude de saída Rx e pré-ênfase programáveis | Retiming por lane
• Fator de forma QSFP56 hot-pluggable, compatível com SFF-8665, 5,0W de potência típica por extremidade

• Taxa de Transferência de 200Gb/s: Quatro canais PAM4 de 50Gb/s por direção, agregando 200Gb/s full duplex.
• Tecnologia VCSEL: Lasers de Emissão de Superfície de Cavidade Vertical para transmissão multimodo confiável e de baixo custo.
• Capacidade de Retiming: Retiming selecionável em todas as lanes até 50Gb/s para condicionamento de sinal ideal.
• Monitoramento de Diagnóstico Digital (DDM): Monitoramento em tempo real de potência óptica, temperatura, tensão e corrente de polarização.
• Equalização Programável: Equalização de entrada Tx e pré-ênfase de saída Rx para otimização do link.

O MFS1S00-H005V está em conformidade com SFF-8665 (elétrico QSFP56) e SFF-8636 (interface de gerenciamento). Ele usa modulação PAM4 4x 50Gb/s sobre fibra multimodo (OM3/OM4). Suporta InfiniBand HDR (IBTA 1.5) e 200GBASE-SR4 Ethernet. CDR (Clock and Data Recovery) integrado por lane com seleção de taxa para 25,78125 GBd NRZ (EDR) ou 26,5625 GBd PAM4 (HDR). Compatível com RoHS.

O MFS1S00-H005V converte sinais elétricos PAM4 de 50Gb/s do host em sinais ópticos usando quatro lasers VCSEL em uma extremidade. Esses sinais viajam pela fibra multimodo e são convertidos de volta para sinais elétricos por fotodetectores na extremidade remota. A função de retiming integrada recondiciona o sinal usando circuitos CDR, reduzindo o jitter e estendendo o alcance. Diagnósticos digitais monitoram continuamente a saúde do link, fornecendo feedback em tempo real via interface I²C.

• Redes InfiniBand HDR: Conecte switches QM8700/QM8790 a adaptadores ConnectX-6/7.
• Redes 200GbE: Conecte switches Spectrum SN3700/SN4600 para Ethernet de alta largura de banda.
• De Topo de Rack para Servidor: Conexões de rack de curto alcance até 5m com baixa latência.
• Clusters de Armazenamento: Implantações de RDMA sobre Ethernet Convergida (RoCE) e NVMe-oF.

Nota: Temperatura de operação 0°C a 70°C, armazenamento -40°C a 85°C. Raio mínimo de curvatura 30mm. Suporta alcance de até 100m com comprimentos maiores (H050V, H100V).

• vs. Cobre Passivo: Alcance maior (5m a 100m) com menor peso, melhor fluxo de ar e imunidade a EMI.
• vs. Cobre Ativo (ACC): Solução óptica fornece isolamento galvânico e opções de distância maior.
• Retiming Integrado: Melhora a qualidade do sinal e o desempenho de jitter em relação aos AOCs padrão.
• Suporte Completo a DDM: Monitoramento em tempo real de potência óptica e temperatura para manutenção proativa.

Oferecemos consulta técnica 24/7, serviços de RMA e suporte ao projeto de infraestrutura de cabeamento. Cada MFS1S00-H005V é coberto por uma garantia de 1 ano e 100% de testes de fábrica. Comprimentos personalizados disponíveis para pedidos em volume. Nosso estoque garante o envio no mesmo dia para itens em estoque. Suporte pré-venda para verificação de compatibilidade de transceptores está disponível.

R: Sim, é totalmente compatível com adaptadores ConnectX-6 (HDR) e ConnectX-5 (EDR) quando usado em modos apropriados.

R: Sim, ele suporta 100GbE operando em modo PAM4 2x50G ou modo NRZ 4x25G com configurações de seleção de taxa apropriadas.

R: A série MFS1S00 suporta até 100m com o modelo -H100V. A versão de 5m é ideal para conexões intra-rack.

R: Não, é plug-and-play. O cabo negocia automaticamente o protocolo e a velocidade com o host.

R: O raio mínimo de curvatura é de 30mm. Evite curvas acentuadas para manter a integridade do sinal.

• Sensibilidade a ESD: Use pulseiras antiestáticas aterradas ao inserir em gaiolas QSFP. Os conectores são enviados com tampas protetoras — remova apenas imediatamente antes da instalação.
• Limpar Antes de Usar: Sempre limpe os conectores ópticos com limpadores apropriados de um clique antes da inserção — contaminação causa erros de link.
• Raio de Curvatura: Não exceda o raio de curvatura de 30mm; evite tensão nos conectores.
• Temperatura de Operação: Garanta temperatura ambiente entre 0°C e 70°C.
• Armazenamento: Armazene em ambiente limpo e seco entre -40°C e 85°C.
