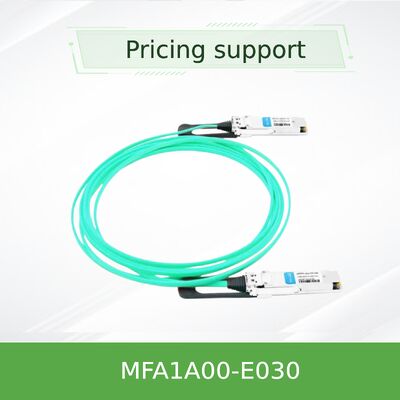

Cabo Óptico Ativo Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR 30m InfiniBand LSZH VCSEL
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFA1A00-E030 |
| Documento: | MFA1A00-xxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Taxa de dados: | Até 100Gb/s | Tipo de conector: | QSFP28 |
| Comprimento: | 30m | Poder: | dissipação de poder 2.2W (tipo, cada extremidade, com retiming) |
| Compatível com RoHS: | Sim | Retiming selecionável: | Sim |
| Destacar: | Cabo óptico Mellanox QSFP28 100Gb/s,Cabo óptico ativo InfiniBand EDR 30m,Cabo de fibra óptica Mellanox LSZH VCSEL |
||
Descrição de produto
Mellanox MFA1A00-E030 100Gb/s QSFP28 Cabo óptico ativo
Vantagens principais:O MFA1A00-E030 é um cabo óptico ativo baseado em VCSEL projetado para ambientes InfiniBand EDR 100Gb / s. Ele garante latência previsível ultra-baixa, consome apenas 2.2 W por extremidade (com retiming habilitado), e suporta distâncias de até 30 metros uma extensão significativa sobre as soluções de cobre passivo. Equipado com conectores QSFP28 conectáveis a quente, funcionalidade de retiming integrada,e condicionamento de sinal programável, este AOC é a escolha ideal para clusters de computação de alto desempenho e topologias densas de data centers.
- ✔ Taxa de dados
100 Gb/s (4 × 25 G NRZ) - ✔ alcance
30 metros (OM3/OM4 MMF) - ✔ Consumo de energia
2.2W típico (reinicialização) - ✔ Apoio ao protocolo
InfiniBand EDR / 100GbE
Características essenciais
- Quatro transceptores de fibra multimodo independentes por extremidade, cada um com capacidade para operação de 26 Gb/s, proporcionando uma ampla margem para a sinalização EDR.
- Retiming selecionável por faixa tanto para transmissor como para receptor a 2526Gbps; adapta-se automaticamente a taxas de dados mais baixas quando o retiming é ignorado.
- Amplitude de saída do receptor totalmente programável e pré-enfatização, além de equalização de entrada do transmissor programável e função de supressão.
- Interface elétrica QSFP28 compatível com a norma SFF-8665 com gestão I2C de acordo com a especificação SFF-8636.
- Taxa de erro de bits inferior a 1E-15, casaco de baixo fumo sem halogênio (LSZH) e construção compatível com a RoHS.
Tecnologia e normas
Arquitetura avançada VCSEL + CDR:Cada extremidade do MFA1A00-E030 integra quatro matrizes VCSEL de 850 nm com fotodetectores PIN correspondentes.Os circuitos integrados de relógio e recuperação de dados (CDR) por faixa podem ser ativados para reprogramar os sinais de transmissão e recebimento, eliminando efetivamente o jitter acumulado e garantindo um diagrama de olho limpo em todo o link de 30 metros.enquanto a pré-enfatização de saída molda o sinal para atender aos rigorosos requisitos de máscara InfiniBand EDR.
Diagnóstico digital abrangente:Através da interface I2C (SFF-8636), os sistemas anfitriões podem acessar o monitoramento em tempo real de temperatura, tensão de alimentação e níveis de potência óptica.Configurações de equalização e balanço de saída podem ser ajustados dinamicamente, permitindo ajustes precisos para aplicações de missão crítica ou otimização de ligações.
Princípio de funcionamento
O MFA1A00-E030 converte os sinais elétricos 25G NRZ recebidos da porta QSFP28 do host em sinais ópticos usando quatro lasers VCSEL paralelos.Estes sinais ópticos se propagam através de fibras multimodo individuais para o extremo remotoOs circuitos CDR integrados podem ser seletivamente ligados para re-temporizar os fluxos de dados,Eliminar a degradação do sinal causada por perdas de traços de PCB ou reflexos dos conectoresTodos os componentes ativos são alimentados diretamente pela fonte de alimentação padrão de 3,3 V da ranhura de acolhimento, e a conversão óptica completa ocorre dentro da caixa do conector,apresentar uma experiência plug-and-play perfeita.
Aplicações e implantações típicas
- Clusters EDR InfiniBand em ambientes HPC (supercomputadores Top500, instituições de investigação, laboratórios de simulação).
- 100G Ethernet interliga-se em centros de dados virtualizados e redes de provedores de nuvem.
- Conectividade de armazenamento-switch de alto rendimento para NVMe-oF e sistemas de ficheiros distribuídos.
- Ligações ópticas de curto a médio alcance onde os cabos DAC são muito pesados, inflexíveis ou limitados a distâncias mais curtas.
Especificações técnicas
| Parâmetro | Valor / Intervalo |
|---|---|
| Fator de forma | QSFP28 (compatível com a SFF-8665) |
| Taxa de dados | 103.125Gb/s (4× 25.78125G NRZ) |
| Tipo de fibra | Multimodo (MMF) 50/125μm OM3/OM4 |
| Duração máxima | 100 m (com OM4), 30 m como MFA1A00-E030 |
| Tensão de alimentação | 3.135V 3.465V |
| Dispersão do Poder | ≤ 2,5 W (máximo, reinicialização), 1,8 W (tipo, reinicialização) |
| Temperatura de funcionamento | 0°C a 70°C |
| BER | < 1E-15 |
| Gestão | I2C (SFF-8636), diagnóstico digital |
Tabela de selecção (parcial)
| Número da parte | Duração | Conector | Capa | Aplicação |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E030 | 30 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Por que escolher o MFA1A00-E030?
- Extensão do alcance através do DAC:A 30 metros, este AOC abrange facilmente as distâncias entre o topo da prateleira e o final da fila, onde os cabos de cobre passivos exigiriam repetidores ativos ou se tornariam muito engorrosos para ser encaminhados.
- Capacidade de recuperação real:Ao contrário de soluções ópticas passivas ou lineares, a série MFA1A00 possui circuitos CDR dedicados em todas as quatro pistas, garantindo a conformidade com as especificações de integridade do sinal InfiniBand EDR.
- Eficiência energética líder na indústria:Consumindo apenas 2,2W típicos (com retiming habilitado), ele minimiza a carga térmica em switches de alta densidade e placas de rede, contribuindo para uma melhor PUE do data center.
- Optimização de sinal programável em campo:Equalização e pré-enfatização através da interface I2C uma ferramenta inestimável para solucionar problemas de ligações marginais ou integração de sistemas personalizados.
Serviço e Apoio
- Inventário:Detenção de estoque superior a 10 milhões de USD, incluindo a série completa MFA1A00‐Exxx de comprimentos de 1m a 100m.
- Garantia:Garantia limitada de um ano para o equipamento que cobre a reparação ou substituição de peças.
- Apoio técnico:Assistência de engenharia 24/7 para implementação, compatibilidade e consultas de solução de problemas.
- Entrega:Envio global com rastreamento em tempo real; a maioria das encomendas é atendida dentro de 24 horas.
Perguntas Frequentes
P: O MFA1A00-E030 é compatível com switches Ethernet 100G padrão?
R: Sim, é totalmente compatível com as especificações 100GBASE-SR4 e funciona perfeitamente em qualquer porta QSFP28 que suporte 100G Ethernet (4×25G NRZ).
P: O que distingue este cabo óptico ativo dos módulos ópticos separados e dos cabos de ligação?
A: O MFA1A00‐E030 possui ópticas fixadas permanentemente à fibra, criando umaUma unidade terminada na fábrica que é tipicamente mais rentável e mais simples de implantar do que transceptores discretos com fibra externa.
P: O retiming pode ser desativado para obter uma latência ainda menor?
R: Absolutamente. O retiming pode ser desativado por faixa via controle I2C. Com o retiming desligado, o consumo de energia cai para aproximadamente 1,5 W e a latência é reduzida em aproximadamente 10 ns por direção.
P: O cabo é direccional ou requer uma orientação específica?
R: Não, o cabo é bidirecional e pode ser ligado em qualquer orientação; a eletrónica negocia automaticamente e os componentes ópticos operam de forma idêntica em ambas as extremidades.
P: Que tipo de fibra é usada dentro do modelo de 30m?
R: O MFA1A00-E030 utiliza fibra multimodo OM3 (50/125μm) para comprimentos de até 100m, garantindo total compatibilidade com a infraestrutura de fibra multimodo existente.
Precauções importantes
- Sensibilidade ESD:Embora o conjunto de cabos seja mecanicamente robusto, os conectores QSFP28 contêm componentes sensíveis à estática.
- Radius mínimo de curvatura:Não dobrar a fibra mais do que 30 mm para evitar a degradação óptica ou danos permanentes.
- Intervalo de temperatura:Operar apenas a uma temperatura ambiente de 0 a 70 °C; a exposição prolongada fora desta faixa pode afetar a fiabilidade do VCSEL.
- Limpeza dos conectores:Inspecionar e limpar os contactos ópticos no interior da jaula QSFP28 antes de cada inserção, utilizando produtos de limpeza óptica homologados.
- Produto a laser da classe 1:Cumprir a norma IEC 60825-1.
