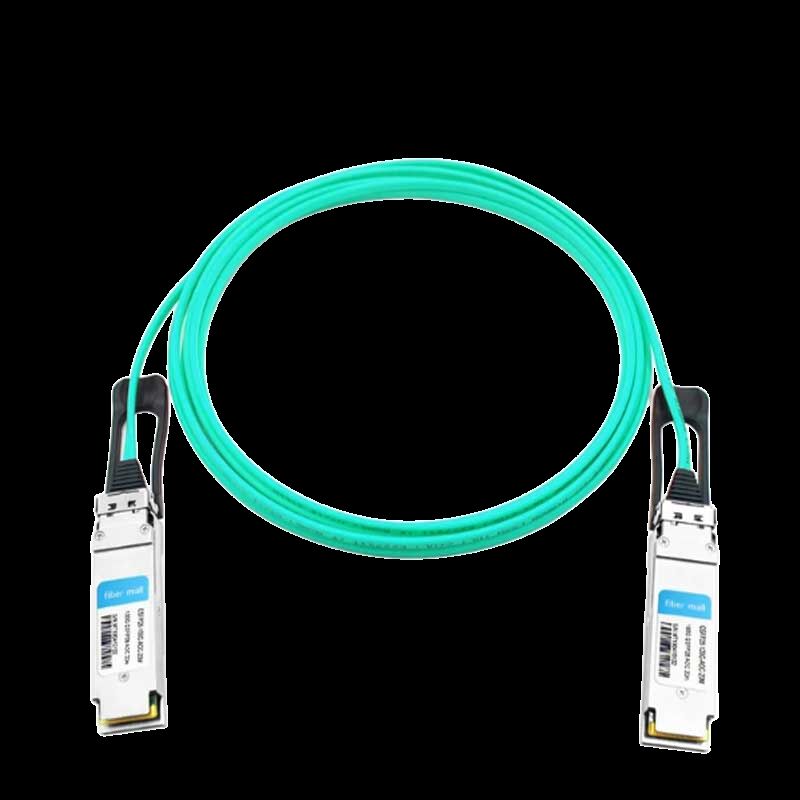

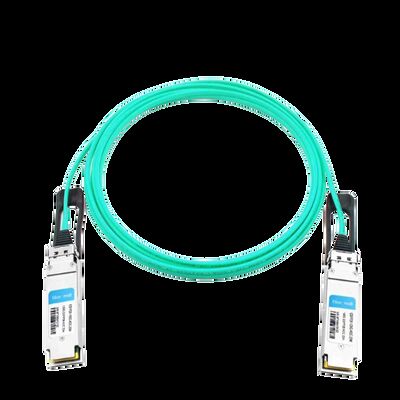

Cabo Óptico Ativo Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR de 20m InfiniBand LSZH VCSEL

Cabo Óptico Ativo Mellanox MFA1A00-E020 de 100Gb/s QSFP28

Vantagens Principais:O MFA1A00-E020 é um cabo óptico ativo baseado em VCSEL projetado para sistemas InfiniBand EDR de 100Gb/s. Ele oferece baixa latência previsível, consome apenas 2,2W por extremidade (com retiming) e suporta distâncias de até 100m — excedendo em muito as limitações dos DACs passivos. Conectores QSFP28 hot-pluggable, retiming integrado e condicionamento de sinal programável o tornam a escolha preferida para computação de alto desempenho e tecidos de data center densos.

• ✔ Taxa de Dados
  100Gb/s (4× 25G NRZ)
• ✔ Alcance
  20 metros (OM3/OM4 MMF)
• ✔ Consumo de Energia
  2,2W típico (retiming ativado)
• ✔ Protocolo
  InfiniBand EDR / 100GbE

Características Principais

• Quatro transceptores de fibra multimodo por extremidade, cada um capaz de 26Gb/s, garantindo margem para sinalização EDR.
• Retiming selecionável por canal para transmissor e receptor em 25–26Gbps; negocia automaticamente para taxas mais baixas quando o retiming está desativado.
• Amplitude de saída do receptor e pré-ênfase programáveis, além de equalizador de entrada e squelch do transmissor programáveis.
• Interface elétrica QSFP28 compatível com o padrão SFF-8665; gerenciamento I²C conforme SFF-8636.
• BER melhor que 1E-15, revestimento LSZH (Low Smoke Zero Halogen), compatível com RoHS.

Tecnologia e Padrões

Arquitetura VCSEL + DSP:Cada extremidade do MFA1A00-E020 integra quatro arrays VCSEL de 850nm e detectores PIN correspondentes. A capacidade de retiming onboard (CDR) limpa o olho do sinal para Tx e Rx, permitindo que o cabo estenda o alcance enquanto mantém taxas de erro de bit abaixo de 10⁻¹⁵. O equalizador de entrada programável compensa as perdas de trilha da PCB, e a pré-ênfase de saída molda o sinal para atender aos rigorosos requisitos de máscara do InfiniBand.

Gerenciamento e Diagnóstico:Através da interface I²C (SFF-8636), os hosts podem ler monitores de temperatura, tensão e potência óptica, além de ajustar a equalização e o swing de saída — permitindo o ajuste fino para links de missão crítica.

Princípio de Funcionamento

O MFA1A00-E020 converte sinais elétricos NRZ de 25G da porta QSFP28 do host em sinais ópticos usando quatro lasers VCSEL. Esses sinais ópticos viajam através de fibras multimodo paralelas para a extremidade remota, onde diodos fotodetectores PIN os convertem de volta em dados elétricos. Os circuitos internos de recuperação de clock e dados (CDR) podem ser ativados para re-sincronizar os sinais, eliminando o jitter acumulado na interface elétrica. Como o cabo é "ativo", nenhuma fonte de alimentação externa é necessária além dos 3,3V fornecidos pelo slot do host, e toda a conversão óptica ocorre dentro do invólucro do conector.

Aplicações e Implantações Típicas

• Clusters InfiniBand EDR em ambientes HPC (supercomputadores Top500, laboratórios de pesquisa).
• Interconexões leaf-spine Ethernet de 100G em data centers virtualizados.
• Conectividade de armazenamento para switch para NVMe-over-Fabrics de alta vazão.
• Links ópticos de curto alcance onde cabos DAC são muito pesados ou limitados em alcance (20m a 100m).

Especificações Técnicas

Tabela de Seleção (Parcial)

Por que escolher o MFA1A00-E020?

• Alcance Estendido vs. DAC:A 20m, ele cobre facilmente distâncias de top-of-rack a end-of-row onde cabos de cobre passivos exigiriam repetidores de sinal ou se tornariam muito volumosos.
• Retiming Integrado:Ao contrário de AOCs passivos ou lineares, a série MFA1A00 inclui circuitos CDR reais em todos os quatro canais, eliminando jitter e garantindo conformidade com as rigorosas máscaras InfiniBand EDR.
• Menor Consumo de Energia da Categoria:2,2W típico (com retiming) reduz a carga térmica em switches e placas de rede de alta densidade, contribuindo para o PUE geral do data center.
• Condicionamento de Sinal Programável:Ajuste fino de equalização e pré-ênfase via I²C — inestimável para solucionar problemas de links marginais ou integração de sistemas personalizados.

Serviço e Suporte

• Estoque:Mais de 10 milhões de dólares em estoque, incluindo a série completa MFA1A00-Exxx de 1m a 100m.
• Garantia:Garantia limitada de hardware de 1 ano (reparo/substituição de peças).
• Suporte Técnico:Assistência de engenharia 24/7 para consultas de implantação e compatibilidade.
• Entrega:Envio global com rastreamento em tempo real; a maioria dos pedidos é atendida em 24h.

Perguntas Frequentes

Precauções Importantes

• Sensibilidade a ESD:Embora o conjunto do cabo seja robusto, os conectores QSFP28 contêm componentes sensíveis a estática. Manuseie usando pulseiras antiestáticas aterradas e coloque sobre tapetes antiestáticos.
• Raio de Curvatura:Não dobre a fibra com um raio inferior a 30mm para evitar danos ópticos.
• Faixa de Temperatura:Opere apenas dentro da temperatura da caixa de 0–70°C; exposição prolongada a temperaturas extremas pode degradar a vida útil do VCSEL.
• Limpeza do Conector:Inspecione e limpe os conectores estilo MPO (dentro da gaiola QSFP28) antes de cada inserção — use limpadores ópticos aprovados.
• Produto a Laser Classe 1:Compatível com IEC 60825-1. Evite exposição direta dos olhos à abertura.
