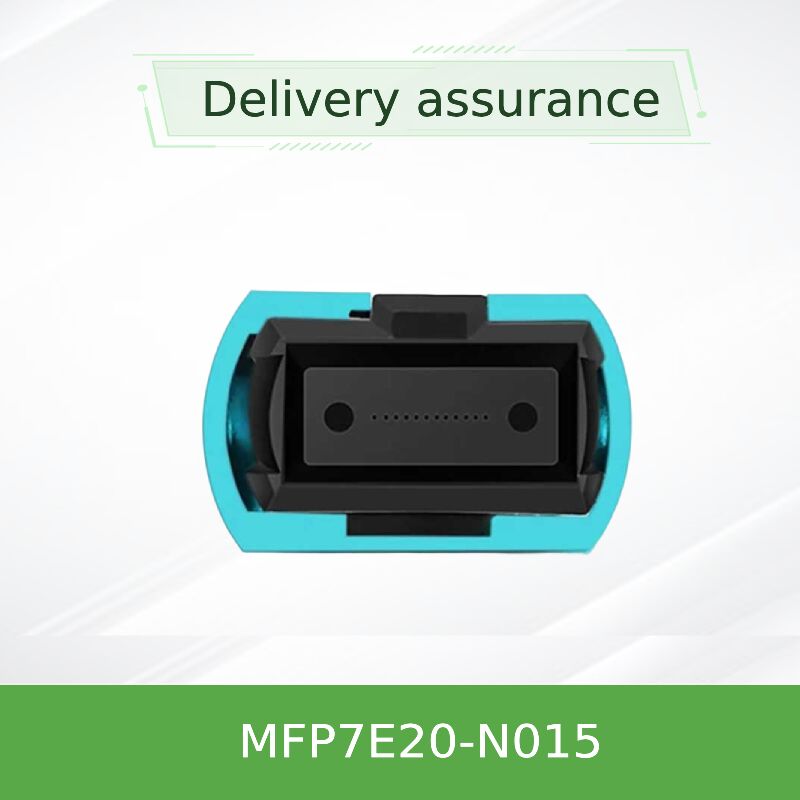

NVIDIA mellanox MFP7E20-N015 1:2 MPO/APC Multimode Fiber Splitter Cable 50m OM4 LSZH para 400G OSFP/QSFP112 Interconect

NVIDIA MFP7E20-N015 1:2 Multimodo Fibra Splitter Cable

Vantagens principais:Utiliza 8 fibras multimodo ativas (50/125μm) numa configuração de 1×MPO-12/APC a 2×MPO-12/APC. Uma extremidade se conecta a um transceptor OSFP de duas portas 800G;As duas extremidades divididas ligam-se a placas de interface de rede 400G OSFP ou QSFP112A cablagem crossover do tipo B, a perda de inserção ultra-baixa e um alcance de até 50 metros tornam-na ideal para interconexões de fibra de alta densidade em centros de dados modernos.

• ✔ Desenho de ruptura
  1×MPO/APC → 2×MPO/APC (8 fibras / 4 faixas)
• ✔ Distância máxima
  50 m (OM4) / 30 m (OM3)
• ✔ Apoio ao protocolo
  InfiniBand NDR / Ethernet / NVLink
• ✔ Colete LSZH
  OFNR/LSZH, retardador de chama, seguro

Características essenciais

• As faces terminais polidas em ângulo MPO-12/APC 8° minimizam o reflexo (perda de retorno ≥ 35 dB), garantindo uma excelente integridade do sinal.
• Mecanismo de fixação push-pull permite a liberação rápida em estantes de alta densidade; camisa de cabo redonda flexível com raio de curvatura mínimo de 30 mm.
• Compatível com a Telcordia GR-1435 e a IEC 61754-7, construída com fibra multimodo de 50/125 μm (OM3/OM4).
• Cablagem de tipo B: a fibra de transmissão no pin 1 se alinha com a fibra de recepção no pin 12 na extremidade mais distante, sem necessidade de configuração adicional.
• Testado na fábrica pela NVIDIA para garantir desempenho pronto, compatível com NICs ConnectX-7 e DPUs BlueField-3.

Tecnologia e normas

Motor óptico MPO/APC de baixa perda:Os furos de alinhamento de precisão e os pinos de guia, combinados com um acabamento de contacto físico (APC) com ângulo de 8°, mantêm a perda de inserção tão baixa quanto ≤ 0,35 dB + 0,0004 × L (L em metros).A geometria angular efetivamente desvia os reflexos de volta para longe da fonte de laser, preservando a qualidade do sinal mesmo em ligações de mais de 50 m.

Topologia cruzada (tipo B):As fibras são dispostas de modo a que a faixa 1 (transmissão) no primeiro conector se desloque para a faixa 12 (recepção) no conector oposto.Este esquema de cruzamento é obrigatório para o acoplamento padrão do transceptor e garante um alinhamento Tx Rx adequado sem cabos de cruzamento manuais.

Princípio de funcionamento

O cabo atua como um divisor / combinador óptico passivo. No lado OSFP de duas portas 800G, o conector MPO único abriga quatro fibras de transmissão e quatro fibras de recepção (total de 8 fibras).Estas 8 fibras são divididas em dois grupos de quatro (2 Tx + 2 Rx por ramo) e encaminhadas para os dois conectores MPO nas extremidades divididasCada ramo fornece um par de transmissão de 2 fibras e um par de recepção de 2 fibras, permitindo a sinalização full-duplex 200G PAM4.o sinal óptico do transceptor A ′s faixa 1 aterrissa automaticamente no transceptor B ′s faixa 12, completando a ligação sem qualquer processamento elétrico.

Aplicações e implantações típicas

• Interligação de um transceptor OSFP DR8 de duas portas 800G (por exemplo, NVIDIA MMA4Z00-NS) em um switch de coluna para dois NICs separados 400G OSFP ou QSFP112 em servidores de computação ou armazenamento.
• Permitir ligações ópticas de 200G utilizando apenas duas fibras por direção, ideal para a modernização da infraestrutura 100G existente.
• Topologias de folha-espinha de alta velocidade em centros de dados de IA e em nuvem, onde a conectividade multimodo de curto alcance (50 m) é suficiente.
• Clusters NVLink ou InfiniBand que exigem uma fibra de fibra confiável e de baixa latência de módulos de duas portas.

Especificações técnicas

Tabela de ordenação e selecção

*Todos os cabos são passivos, crossover Tipo-B, e apresentam conexões verdes NVIDIA (MPO-12/APC).

Por que escolher MFP7E20-N015?

• Optimizado para 800G OSFP Twin-Port:Ao contrário dos cabos MPO retos, este cabo divisor liberta todo o potencial dos transceptores 800G de taxa dupla alimentando duas placas de rede 400G independentes (ou uma placa 400G e uma placa 200G).
• Qualidade superior do sinal:O polimento APC de 8° garante perda de retorno >35 dB, significativamente melhor do que os conectores UPC (ultra-flat) típicos utilizados em ligações 100G/200G mais antigas.
• Pronto para o futuro para 200G por faixa:Com duas fibras por direção, ele suporta nativamente a sinalização 200G PAM4 pronta para implantações 1.6T de próxima geração.
• Durabilidade e segurança:O casaco LSZH reduz as emissões tóxicas em caso de incêndio; a qualificação Telcordia GR‐1435 garante a fiabilidade mecânica a longo prazo.

Serviço e Apoio

• Disponibilidade:Mais de 10 milhões de dólares em inventário prontos para serem enviados, incluindo a série completa MFP7E20-Nxxx (3m a 50m).
• Garantia:Todos os cabos são fornecidos com a garantia limitada do fabricante contra defeitos de materiais e de fabricação.
• Apoio técnico:Consultas pré e pós-venda 24 horas por dia, 7 dias por semana
• Logística:Entrega rápida em todo o mundo com rastreamento preciso; pedidos processados dentro de 24 horas.

Perguntas Frequentes

Precauções importantes

• Compatibilidade:Não forçar as portas MPO‐12/UPC (azuis) - o desajuste de ângulo danificará ambos os conectores.
• Ambiental:Temperatura de funcionamento 0-70°C; humidade 10-85% não condensante.
• Alerta ESD:Embora o próprio cabo não seja sensível ao ESD, os transceptores em que se conecta são.
• Radius de curvatura:Nunca dobrar o cabo mais do que 30 mm para evitar micro-fissuras e maior atenuação.
• Classe A da FCCEste produto destina-se a utilização comercial/industrial, podendo causar interferências de rádio em ambientes residenciais.
