NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC Multimode Fibra Óptica Cabos Tipo-B Crossover, 8-Fibra, OM4

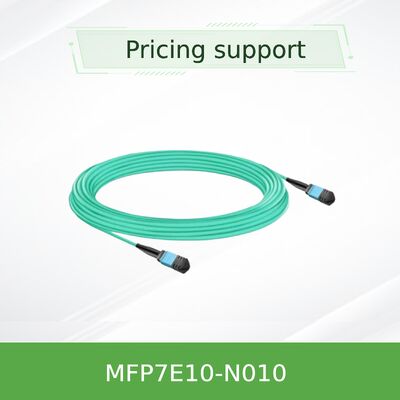

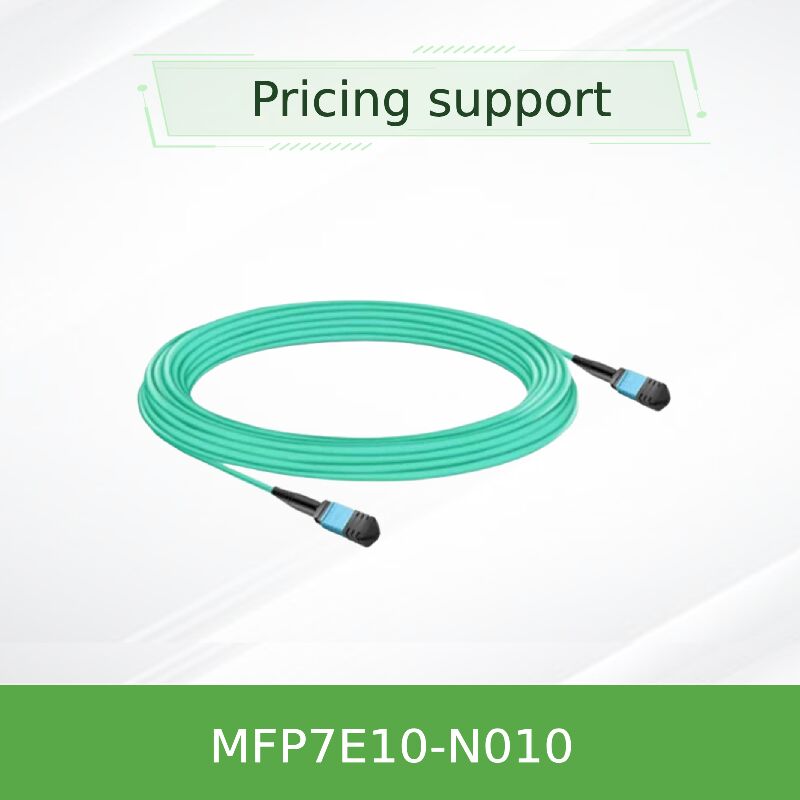

Cabo de Fibra Óptica Multimodo NVIDIA MFP7E10-N010 10m MPO-12/APC

Cabo de fibra multimodo MPO-12/APC para MPO-12/APC confiável de 10 metros com 8 fibras ativas — projetado para transceptores ópticos OSFP twin-port de 800G e QSFP112 em infraestruturas de data center InfiniBand NDR e 400GbE.

• MPO-12/APC fêmea para MPO-12/APC fêmea, configuração crossover Tipo-B de 8 fibras
• Comprimento de 10 metros com diâmetro de 3,0 mm, jaqueta aqua LSZH (multimodo OM4)
• Suporta transceptores OSFP twin-port de 800 Gb/s e OSFP/QSFP112 de 400 Gb/s
• Polimento de Contato Físico Angulado (APC) de 8° para reflexão traseira mínima
• Perda de inserção ≤0,35 + 0,0004*L dB, Perda de retorno ≥35dB

Características

• Tipo-B Crossover de 8 Fibras: A fibra 1 conecta-se à fibra 12 na extremidade oposta — garantindo o alinhamento correto Tx-para-Rx de acordo com o pinout do transceptor.
• Polimento APC: A face final angulada de 8 graus reduz as reflexões traseiras, o que é crítico para a integridade do sinal em 100G PAM4 por linha.
• Fibra Multimodo OM4: Fibras de 50/125 µm otimizadas para alcance de 10m com baixa perda de inserção; jaqueta aqua para fácil identificação.
• Jaqueta LSZH: Material de Baixa Fumaça e Zero Halogênio para maior segurança em ambientes de data center.
• Testes Rigorosos: 100% testado quanto à perda de inserção e perda de retorno para desempenho confiável fora da caixa.

Tecnologia e Padrões

O MFP7E10-N010 está em conformidade com IEC 61754-7 (família de conectores MPO), GR-1435 e ANSI/TIA/EIA 604-5. Ele usa 8 fibras multimodo ativas (50/125 µm OM4) com polimento APC 8°. A fiação crossover Tipo-B garante o alinhamento correto Tx-para-Rx. Adequado para InfiniBand NDR, 400GbE e NVLink protocolos quando usado com módulos ópticos compatíveis (MMA4Z00-NS, MMA1Z00-NS).

Princípio de Funcionamento: Crossover Óptico com APC

Em um transceptor OSFP 800G twin-port, duas interfaces ópticas de 4 linhas transmitem e recebem por fibras separadas. O MFP7E10-N010 usa um esquema de crossover Tipo-B: a fibra 1 na extremidade A conecta-se à fibra 12 na extremidade B, a fibra 2 à fibra 11, etc. Isso garante que o laser de transmissão da linha 1 se alinhe com o fotodetector da linha 12 na extremidade distante. O polimento angulado de 8° (APC) direciona qualquer luz refletida para longe da cavidade do laser, evitando distorção do sinal e mantendo baixas taxas de erro de bit em 100G PAM4 por linha.

Aplicações e Implantação

• Quantum-2 Switch para Switch: Conecte switches OSFP 800G twin-port a até 10m de distância.
• Switch para ConnectX-7/BlueField-3: Conecte switches ToR a adaptadores de 400G (OSFP ou QSFP112).
• Redes NVLink: Interconexão óptica para clusters de GPU usando NVLink sobre fibra.
• Data Centers Hiperscaláveis: Links ópticos de curto alcance de rack a rack com painéis de conexão.

Especificações Técnicas e Opções de Pedido

Nota: Temperatura de operação 0°C a 70°C, armazenamento -40°C a 85°C. Raio mínimo de curvatura 30mm. Crossover Tipo-B conforme IEC 61754-7.

Vantagens e Diferenciais

• vs. Cabos de Cobre: Maior alcance (10m) com menor peso, melhor fluxo de ar e imunidade a EMI.
• Polimento APC: Perda de retorno superior (≥35dB) em comparação com UPC, crítico para links 100G-PAM4.
• Crossover Tipo-B: Compatibilidade plug-and-play com transceptores NVIDIA — sem necessidade de crossover manual.
• Desempenho OM4: Otimizado para alcance de 10m com perda de inserção mínima, suportando futuras atualizações para 800G.

Serviço e Suporte

Oferecemos consulta técnica 24/7, serviços de RMA e suporte ao projeto de infraestrutura de cabeamento. Cada MFP7E10-N010 é coberto por uma garantia de 1 ano e 100% de testes de fábrica. Comprimentos personalizados disponíveis para pedidos em volume. Nosso estoque garante o envio no mesmo dia para itens em estoque. Suporte pré-venda para verificação de compatibilidade de transceptores está disponível.

Perguntas Frequentes (FAQ)

P: Com quais transceptores este cabo é compatível?

R: Ele é projetado para os módulos ópticos NVIDIA MMA4Z00-NS (OSFP DR8 twin-port), MMA4Z00-NS400 (OSFP) e MMA1Z00-NS400 (QSFP112) usados em ConnectX-7 e BlueField-3.

P: Posso usar este cabo com conectores MPO/UPC?

R: Não. Conectores APC (angulados) e UPC (polimento ultra) têm faces finais diferentes e não se encaixarão corretamente — sempre use APC com APC.

P: Qual é a diferença entre cabos Tipo-B e retos?

R: O crossover Tipo-B (fibra 1 para 12) corresponde ao pinout dos transceptores ópticos onde a linha transmissora 1 se alinha com a linha receptora 12 na extremidade distante. Cabos retos (Tipo-A) são para outras aplicações, como óptica paralela com o mesmo layout de pinos.

P: Este cabo é compatível com Ethernet 400G?

R: Sim, ele suporta 400GBASE-SR8 e 800GBASE-SR8 quando usado com os módulos ópticos 400G/800G apropriados.

P: Qual é o raio mínimo de curvatura durante a instalação?

R: O raio mínimo de curvatura é de 30 mm em qualquer ponto do cabo. Evite curvas acentuadas perto dos conectores.

Precauções e Diretrizes de Manuseio

• Limpar Antes de Usar: Sempre limpe os conectores MPO com limpadores one-click apropriados antes da inserção — contaminação causa erros de link.
• Tampas de Poeira: Mantenha as tampas protetoras até o momento da instalação; guarde as tampas para uso futuro.
• Conscientização sobre ESD: Embora o cabo seja passivo, ele se conecta a transceptores sensíveis a ESD — use pulseiras antiestáticas aterradas.
• Raio de Curvatura: Não exceda o raio de curvatura de 30 mm; evite tensão nos conectores.
• Compatibilidade: Verifique o tipo de transceptor (APC vs UPC) antes de fazer o pedido — este cabo é apenas APC.
