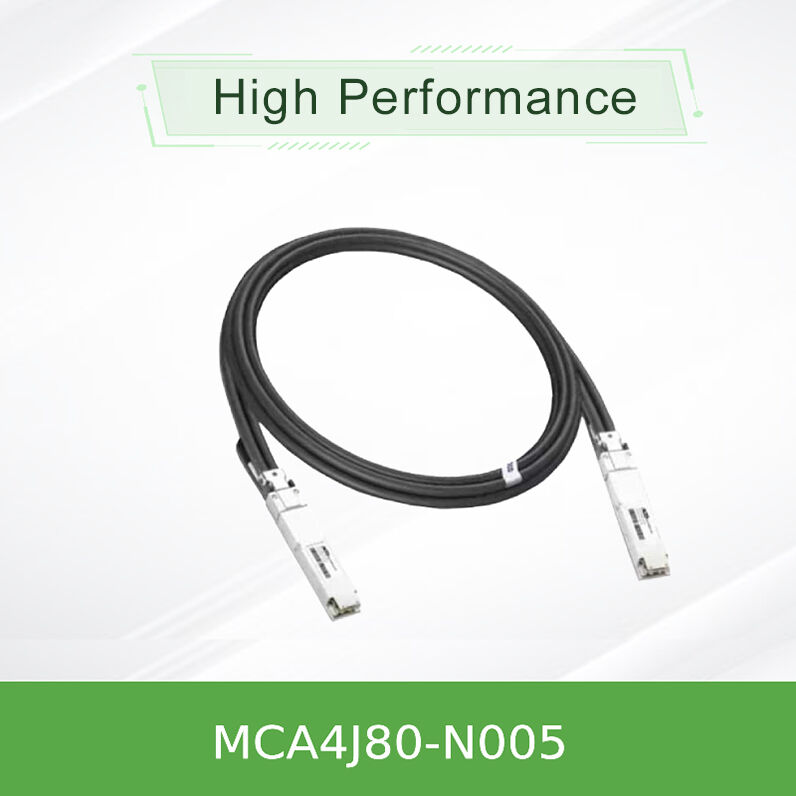

Mellanox NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP cabo de cobre ativo 5m ACC para NDR InfiniBand

NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Active Copper Cable (ACC)

Cabos de cobre ativo de 5 metros de alto desempenho para NDR InfiniBand e 400G Ethernet, fornecendo largura de banda agregada de 800Gb/s através de conexões OSFP de duas portas a 2x OSFP com latência ultra-baixa e 1.Consumo de energia de 5 W por extremidade.

• 800Gb/s OSFP de duas portas para 2x400Gb/s OSFP (breakout) cabo de cobre ativo
• Baseado em 8 canais de modulação 100G-PAM4 por extremidade
• Alcance de 5 metros utilizando condutores 26AWG com IC de equalização integrado
• Consumo de energia: apenas 1,5W no máximo por extremidade.
• Conectável a quente, compatível com a RoHS, camisa LSZH, interface de gestão SFF-8636

Características

• Transmissão de 800 Gbps:Projeto OSFP de duas portas com suporte completo a NDR InfiniBand ou 400G Ethernet (2x400G breakout).
• Tecnologia de cobre ativo:IC de equalização integrado estende o alcance para 5m mantendo latência ultra-baixa e potência de 1,5W.
• Protocolo Agnóstico:O firmware detecta automaticamente InfiniBand ou Ethernet; funciona com switches Quantum-2 e Spectrum-4.
• Integridade do sinal otimizada:Cada comprimento ajustado para reduzir o ruído e os reflexos; 26 AWG para a variante de 5m.
• Testes de produção rigorosos:Assegura a fiabilidade e o desempenho.

Tecnologia e normas

O MCA4J80-N005 baseia-se noOSFP MSA Rev. 1.12e utilizações8 canais de 100G-PAM4O sistema de modulação é constituído por umIC de equalização ativaO EEPROM fornece identificação de produto via I2C (SFF-8636).InfiniBand NDRe400GbECompatível com os requisitos RoHS, LSZH e HF (livre de halogênio) PCB.

Princípio de trabalho: Equalização do cobre ativo

Ao contrário dos cabos DAC passivos, o MCA4J80-N005 integra um IC de equalização de baixa potência dentro de cada conector OSFP.Para o modelo de 5 m, fios 26AWG mais grossos são usados para reduzir a resistência, e o equalizador remodela o diagrama de olho 100G-PAM4 nas extremidades do transmissor e do receptor.O resultado é uma ligação que se comporta electricamente como um cabo muito mais curto, alcançando 800Gb/s com BER bem abaixo da especificação, enquanto dissipa apenas 1,5W por extremidade.

Aplicações e implantação

• Quantum-2 Interruptor para Interruptor:Conecte dois comutadores InfiniBand de 800Gb/s a uma distância de até 5 m.
• Mudança para DGX H100:Ideal para conectar switches Quantum-2 ToR a sistemas NVIDIA DGX H100 (variantes planas/com nadadeiras disponíveis).
• Centros de dados Ethernet:Interconexão de comutação 400G ou de servidor para folha.
• Equipamento de fixação:Cablagem intra-rack de curto alcance com latência mínima.

Especificações técnicas e opções de encomenda

Observação: disponíveis para DGX H100 variantes de superfície plana e de superfície plana a nadadeira (MCA4J80-N003-FLT, MCA4J80-N003-FTF).e incluem uma interface serial I2C.

Vantagens e diferenciadores

• versus DAC passivo:Extende o alcance para 5m (limitado passivo a ~ 3m) sem aumentar significativamente a latência ou a potência.
• Versus óptica ativa (AOC):Menor custo, menor potência (1,5 W versus ~ 3-5 W), e sem limpeza / manutenção de interfaces ópticas.
• Flexibilidade do protocolo:Single SKU funciona para InfiniBand e Ethernet; protocolo de detecção automática.
• Integridade do sinal ajustado:Projetado para NDRs exigindo 100G-PAM4 com reflexos mínimos.

Serviço e Apoio

Oferecemos consultoria técnica 24 horas por dia, 7 dias por semana, serviços de RMA e suporte ao projeto de infraestrutura de cablagem.Comprimentos personalizados e rotulagem disponíveis para encomendas em volumeO nosso inventário garante o envio no mesmo dia dos itens em estoque.

Perguntas Frequentes (FAQ)

P: Posso usar o MCA4J80-N005 com switches Ethernet 400G?

A:Sim. O cabo detecta automaticamente o protocolo; quando conectado a um switch Spectrum-4 400G, ele opera como breakout 2x400GbE. Para InfiniBand Quantum-2, ele funciona como NDR de duas portas de 800Gb / s.

P: Qual é a diferença entre ACC e DAC passivo?

A:O ACC inclui um IC de equalização dentro do conector para remodelar o sinal, permitindo distâncias mais longas (até 5m) em 800G.DAC passivo não tem componentes ativos e é limitado a cerca de 2-3m a estas velocidades.

P: Este cabo requer alguma configuração?

A:Não, é plug-and-play, a EEPROM fornece identificação e o host automaticamente estabelece a ligação de acordo com o protocolo.

P: Qual é o raio de curvatura mínimo para a instalação?

A:Para o modelo de 5m (26AWG), o raio de curva única é de 44,5 mm (5x diâmetro).Evitar curvas afiadas perto do conector (radius de curva de montagem 10x diâmetro).

P: Este cabo é compatível com os sistemas DGX H100?

A:Sim. Para o DGX H100, recomendamos as variantes de topo plano ou plano para nadadeiras (MCA4J80-N003-FLT / -FTF) que são projetadas para a interface específica do chassi.O padrão N005 funciona para ligações de interruptor para interruptor.

Precauções e Orientações de Manipulação

• Sensibilidade ESD:Os conectores são fornecidos com tampas protetoras que só devem ser removidas imediatamente antes da instalação.
• Radius de curvatura:Nunca dobrar o cabo mais do que 5 vezes o diâmetro exterior (44,5 mm para N005) durante a instalação; manter 10 vezes para flexão repetida.
• Temperatura de funcionamento:Garantir que a temperatura ambiente não exceda 0°C ∼ 70°C. O excesso dos limites pode prejudicar o desempenho do equalizador.
• Conformidade:Este é um dispositivo de classe A. Em áreas residenciais pode causar interferência.
• Armazenamento:Manter em ambiente limpo e seco entre - 40°C e 85°C.
