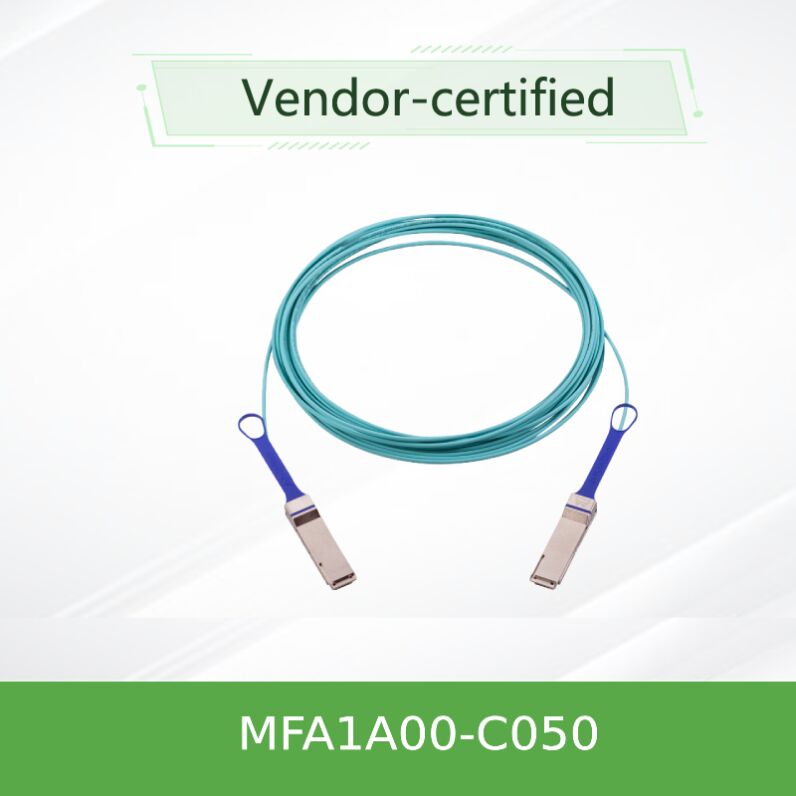

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 cabo óptico ativo (AOC)

Modelo de produto:MFA1A00-C050.Interface:QSFP28Taxa de dados:Até 100Gb/s.Comprimento do cabo:50 metros

1. Visão geral do produto

O NVIDIA® Mellanox MFA1A00-C050 é umCabos ópticos activos (AOC)concebida para ambientes de 100 Gigabit Ethernet (100GbE) e InfiniBand EDR. Esta solução integra um transceptor óptico baseado em VCSEL num conjunto robusto de cabos,que elimina a necessidade de módulos ópticos e cabos de correcção separados. OMFA1A00-C050O modelo fornece especificamente um alcance de 50 metros, ideal para distâncias intermediárias dentro de racks e através de corredores em data centers.cartão de redeEste produto é também conhecido por aliasmq9700em determinados segmentos e configurações de mercado.

2Características principais

• Taxa de dados:Suporta até 100 Gb/s de largura de banda agregada (4x 25,78 Gbit/s).
• Fator de forma:QSFP28 padrão (Quad Small Form-factor Pluggable 28) em ambas as extremidades.
• Alcance:Distância de transmissão efetiva de até 50 metros sobre fibra multimodo (MMF) OM3/OM4.
• Eficiência energética:Dissipação de energia típica de 2,2 W por extremidade (com retiming habilitado).
• Com enchufe a quente:Compatibilidade total com as especificações de ligação a quente para inserção/retirada do sistema em funcionamento.
• Diagnóstico digital:DDM abrangente compatível com a SFF-8636 para monitorização em tempo real da temperatura, tensão, potência óptica e corrente de desvio.
• Robustez física:Capa de cabo durável LSZH (Low Smoke Zero Halogen), raio de curvatura mínimo de 30 mm.

3Tecnologia e normas essenciais

Este AOC aproveita avançadosVCSEL (Laser Emitente de Superfície de Cavidade Vertical)A tecnologia de transmissão óptica de alta velocidade e fiabilidade é rigorosamente respeitada pelos padrões da indústria para garantir uma ampla compatibilidade:

• Interface elétrica:Compatível com a SFF-8665 para QSFP28.
• Interface de gestão:SFF-8636 para o diagnóstico e controlo digitais baseados em I2C.
• Apoio ao protocolo:100GBASE-SR4 Ethernet (IEEE 802.3bm) e InfiniBand EDR.
• Integridade do sinal:Incorpora retiming selecionável por faixa, equalização de entrada do transmissor programável e pré-enfatização de saída do receptor para um desempenho ideal em condições variadas.

4Como Funciona

O MFA1A00-C050 funciona como um sistema de conversão eletro-óptica integrado.cartão de redeOs chips de controlador integrados e as matrizes VCSEL dentro das caixas de conectores convertem esses sinais elétricos em sinais ópticos.Estes sinais são então transmitidos através de quatro fibras paralelas multimodo encapsuladas dentro do caboNo extremo receptor, outro conjunto de fotodetectores integrados converte os sinais ópticos de volta em sinais elétricos para o dispositivo ligado.Este design tudo-em-um simplifica a ligação ao lidar com a conversão de sinal internamente, fornecendo uma ligação de alta velocidade plug-and-play que é transparente para o sistema anfitrião, muito parecido com uma ligação avançadaCartão NICExtensor.

5. Cenários de aplicação

• Interconexões do Data Center:Conexões Top-of-Rack (ToR) para interruptores de folha/espinha, rede intra-cluster.
• Computação de Alto Desempenho (HPC):Tecido EDR InfiniBand para supercomputadores e aglomerados de investigação.
• Núcleo de rede da empresa:Interconexões de agregação e de comutadores de núcleo que exijam um débito de 100 GbE.
• Infraestrutura de nuvem:Ligações de largura de banda elevada dentro e entre racks de servidores em nuvem.
• Redes de área de armazenamento (SAN):Conectar matrizes de armazenamento a redes de alta velocidade.

6Especificações técnicas e guia de selecção

Referência de selecção rápida (lista parcial):

7- Vantagens competitivas

• Superior Reach contra DAC:Fornece uma ligação fiável de 50 m, ultrapassando em muito os limites de distância práticos dos cabos de cobre de ligação direta (DAC), sem degradação do sinal.
• Simplicidade integrada:Elimina a complexidade e os pontos de falha associados a transceptores e cabos de fibra separados, reduzindo o custo total de propriedade.
• Diagnóstico aprimorado:Oferece uma monitorização mais abrangente do estado do sistema em comparação com os cabos passivos, ajudando na manutenção proativa e no rápido isolamento de falhas, uma característica crítica para qualquer cabo de alto desempenhocartão de redeambiente.
• Peso leve e flexível:Significativamente mais leve e mais gerenciável do que soluções de cobre equivalentes, melhorando o fluxo de ar e facilitando a gestão de cabos em estantes densos.
• Investimento à prova de futuro:A compatibilidade com os dois principais protocolos 100G (Ethernet e InfiniBand) protege o seu investimento em infra-estruturas.mq9700família de séries.

8. Apoio e Serviços

Nós apoiamos nossos produtos e nossas parcerias com líderes da indústria como a NVIDIA Mellanox.MFA1A00-C050ou qualquer outroCartão NICde nós, recebe:

• Garantia:Cobertura total da garantia do fabricante fornecida pela NVIDIA.
• Disponibilidade:OMFA1A00-C050e outras variantes estão tipicamente disponíveis no estoque para entrega rápida.
• Apoio técnico:Acesso à nossa equipa técnica interna para consulta pré-venda e suporte de integração pós-venda.
• Logística Global:Suporte de expedição e desalfandegamento confiável para encomendas internacionais.

9Perguntas Frequentes

10Precauções importantes

• Radius de curvatura:Não dobrar o cabo abaixo do raio de curvatura mínimo de 30 mm durante a instalação ou operação para evitar danos às fibras internas.
• Protecção ESD:Manusear os conectores QSFP28 com cuidado, utilizando correias de pulso e equipamentos ESD adequados para evitar danos por descarga eletrostática.
• Condições ambientais:Operar e armazenar dentro das temperaturas especificadas (0°C a 70°C operacional, -40°C a 85°C de armazenagem) e das faixas de umidade (5% a 85% não condensante).
• Compatibilidade:Verifique a compatibilidade com o seu dispositivo host específico (switch,cartão de redeNem todos os dispositivos habilitam todos os recursos avançados, como retiming.
• Segurança do laser:Este produto é classificado como um produto laser de classe 1 de acordo com a IEC 60825-1.
• EMC/Regulatório:Cumprir com a FCC Classe A, CE, RoHS e outros regulamentos relevantes para ambientes comerciais.
