NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s cabo óptico ativo
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFS1S00-H020V |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | Novo e Original | Tecnologia: | Infiniband |
| Taxa de dados: | Até 200 GB/s | Tipo de conector: | QSFP56 |
| IBTA: | IB HDR | Modulação: | 4x 50Gb/s PAM4 |
| Velocidade: | Até 200 GB/s | Comprimento: | 20m |
| Produto: | MFS1S00-H020V | ||
| Destacar: | NVIDIA QSFP56 cabo óptico de 200 Gb/s,Cabos AOC de longo alcance Mellanox,Cabo de rede InfiniBand HDR 200GbE |
||
Descrição de produto

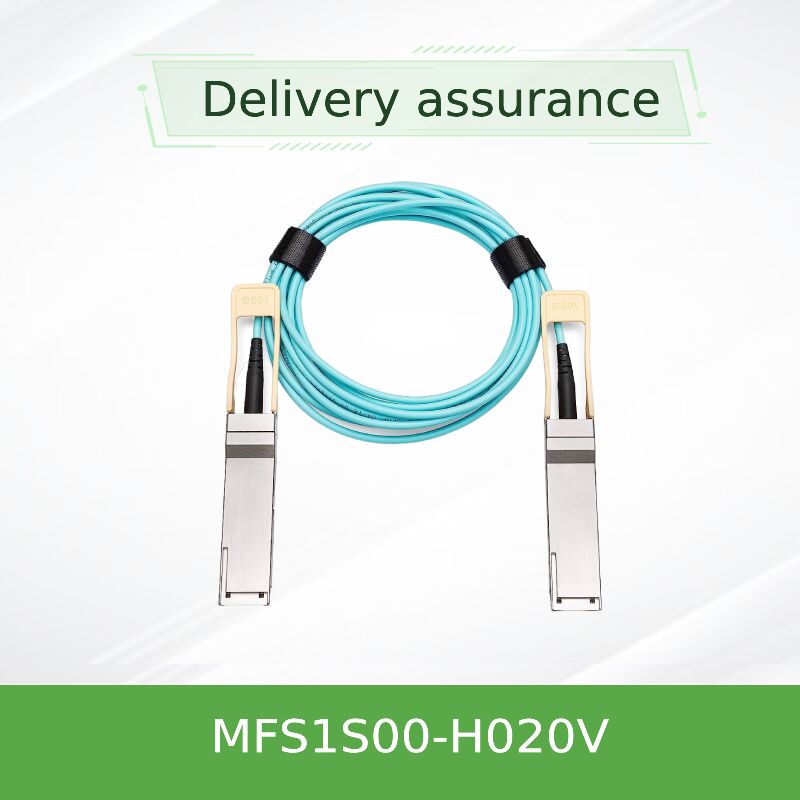

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s cabo óptico ativo
AOC de longo alcance para redes InfiniBand HDR e 200GbE
Proposição de valor crítico
Este cabo óptico ativo de 20 metros foi concebido para cenários de data center que exigem uma largura de banda elevada (200Gb/s) e um alcance físico alargado.ligação óptica plug-and-play que abrange de forma fiável distâncias muito além das capacidades das soluções passivas de cobre, integrando a regeneração do sinal e a monitorização abrangente do estado para garantir a estabilidade inabalável da ligação nos caminhos críticos da rede.
- Operação estendida de 20 metros:Conectar com confiança os equipamentos através de corredores ou racks remotos sem degradação do sinal.
- Garantia integrada do desempenho:O retiming e a equalização integrados compensam a perda de sinal ao longo da distância.
- Flexibilidade de duplo protocolo:Pronto para InfiniBand HDR de alto desempenho e Ethernet padrão de 200 Gigabit.
- Monitorização proactiva da saúde:O diagnóstico digital fornece informações em tempo real sobre o estado dos elos e componentes.
Visão geral do produto e posicionamento
O NVIDIA MFS1S00-H020V é um cabo óptico ativo (AOC) de 20 metros projetado para resolver o desafio de conectar equipamentos de alta velocidade de 200Gb / s a distâncias moderadas dentro do data center.Com transceptores ópticos QSFP56 em ambas as extremidades, esta solução InfiniBand de longo alcance elimina a complexidade e os pontos de falha potenciais associados a transceptores e saltadores de fibra separados.É a escolha ideal para ligar interruptores num tecido distribuído ou para ligar racks de computação a interruptores de agregação onde um padrãocartão de interface de rede (NIC)e o interruptor estão separados por 10 a 20 metros.

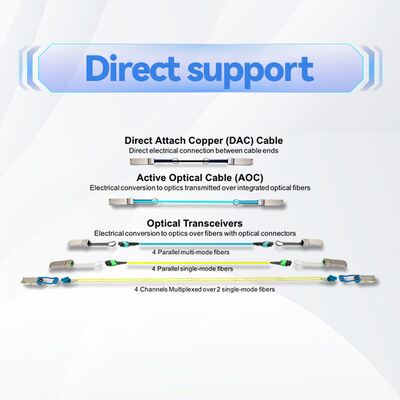

Por que esta AOC de 20m é diferente
Ao contrário de cabos mais curtos ou soluções passivas, o MFS1S00-H020V é projetado especificamente para a "distância média estendida" - muito longa para cobre passivo econômico,ainda mais curto do que onde a óptica tradicional de longa distância é necessáriaO seu projeto ativo mantém o desempenho total de 200Gb/s de forma fiável durante todo este período.
Definição dos atributos do produto
- Fator de forma e comprimento:QSFP56 a QSFP56, conjunto de cabos integrados de 20 metros.
- Taxa e modulação de dados:Agregação de 200 Gb/s através de faixas PAM4 4x50G por direção.
- Apoio ao protocolo:InfiniBand HDR 200GBASE-SR4 Ethernet
- Características de potência:Fornecimento único de 3,3 V; potência típica de ~ 5,0 W por extremidade.
- Robustez operacional:Temperatura de funcionamento: 0°C a 70°C; raio de curvatura mínimo: 30 mm.
- Inteligência:Interface completa de gestão SFF-8636 com monitorização de diagnóstico digital (DDM) para tensão, temperatura, viés TX e potência óptica (Tx e Rx por faixa).
Especificações técnicas completas
| Parâmetro técnico | Especificação para MFS1S00-H020V |
|---|---|
| Número da peça do fabricante | MFS1S00-H020V |
| Descrição do produto | QSFP56 200Gb/s conjunto de cabo óptico ativo |
| Comprimento total do cabo | 20 metros |
| Taxa de dados nominal | 200 Gigabits por segundo (Gbps) |
| Padrões de rede suportados | InfiniBand HDR (High Data Rate), IEEE 200GBASE-SR4 |
| Modulação do sinal | PAM4 (53,125 GBaud por faixa) |
| Interface do conector (de duas extremidades) | QSFP56, compatível com a SFF-8665 |
| Alcance máximo de projeto (MMF OM4) | Até 100 m (20 m utilizados) |
| Necessidade de energia elétrica | 3.3 VDC |
| Tipico desperdício de poder | 5.0 watts (por extremidade, todas as faixas activas com retiming) |
| Temperatura admissível da caixa | 0°C a +70°C (operativo) |
| Capacidades de diagnóstico | DDM total por SFF-8636 (Temp, Volt, Tx Power/Bias, Rx Power) |
| Radius mínimo de curvatura estática | 30 mm |
| Conformidade e Segurança | RoHS, CE, FCC, CB, cTUVus, IEC/EN Laser classe 1 |
Nota: Disponível num intervalo de comprimentos de 3 m (H003V) a 100 m (H100V) para uma precisão de correspondência de alcance.
Cenários de implantação de alvos

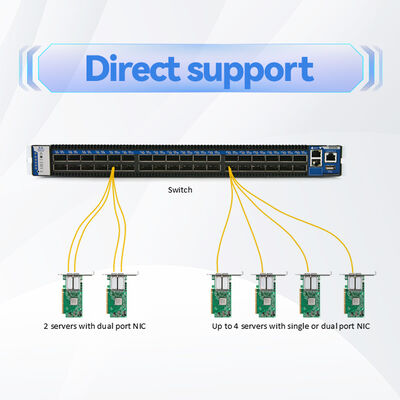

- Conexões de comutação transversal:Ligação de interruptores de folha em uma fila de rack para interruptores de coluna em outra fila dentro do mesmo hall do data center.
- Computação distribuída/Pools de armazenamento:Conectando servidores de alto desempenho ou matrizes de armazenamento localizadas a vários racks de distância num cluster de HPC ou IA.
- Arquiteturas de fim de linha (EoR):Conectar servidores num rack a um interruptor EoR centralizado que pode estar a 15-20 metros de distância.
- Projetos de consolidação de centros de dados:Interligação de equipamentos em espaços de data centers legados durante as fases de migração ou expansão.
- Links de alta disponibilidade:Estabelecimento de caminhos redundantes estendidos em tecidos de rede em que a variabilidade do comprimento do link é um fator.
Perguntas frequentes técnicas
P1: Qual é a perda de sinal real a mais de 20 metros, e como o AOC compensa?
R: A fibra multimodo apresenta atenuação (normalmente ~ 3 dB / km).A AOC está integradaFunção de retimingrecupera ativamente o relógio e os dados, efetivamente "recriando" um sinal digital limpo no receptor, superando essas deficiências.
P2: Posso utilizar uma extremidade deste AOC com uma porta QSFP56 e a outra com uma porta QSFP-DD através de um adaptador?
R: O cabo tem conectores QSFP56 fixos. Ele só pode se conectar fisicamente a uma porta QSFP-DD se essa porta usar uma gaiola de adaptador QSFP56 para QSFP-DD passiva.A compatibilidade elétrica e de protocolo (200Gb/s) entre a porta QSFP-DD do dispositivo anfitrião e o AOC deve ser verificada com o fornecedor do sistema..
P3: Como se compara o consumo de energia com o uso de dois transceptores ópticos separados e um cabo passivo?
R: A potência total é comparável ou ligeiramente otimizada. Um típico transceptor óptico 200G QSFP56 consome ~ 3.5-4W. Dois consomiriam 7-8W, além de energia ASIC de comutação para a condução da fibra externa.Este AOC consome um total de ~ 10W (5W por extremidade), oferecendo uma solução simplificada, muitas vezes mais eficiente em termos energéticos, através da integração dos condutores.
P4: A camisa de cabo é adequada para circular em bandejas aéreas ou sob pisos elevados?
R: Sim, o cabo possui uma jaqueta flexível e durável projetada para vias padrão de gerenciamento de cabos de data center, incluindo bandejas aéreas e ambientes subterrâneos.Sempre respeitar o raio de curvatura mínimo durante a instalação.
P5: O que devo fazer se o DDM notificar um alarme "Rx Power Low"?
R: Isso indica baixa potência óptica recebida. Primeiro, verifique e limpe os conectores QSFP56 tanto no AOC quanto nas gaiolas do equipamento anfitrião.inspecionar a rota do cabo para curvas afiadas ou danosO alarme fornece um aviso precoce antes de uma ligação falhar, o que é crucial para manter o tempo de funcionamento em redes que utilizam alto desempenho.cartões nic.
Notas essenciais de manuseio e instalação
- Verificação pré-instalação:Confirmar que o equipamento anfitrião possui gaiolas QSFP56 e que o firmware suporta AOCs de 200 Gb/s. Verificar o orçamento térmico e de energia suficiente no projeto do sistema.
- Descarga electrostática (ESD) Precauções:Manusear o cabo utilizando práticas de segurança ESD, em especial quando instalado ou retirado do equipamento em funcionamento.
- Roteamento e alívio da tensão:Para uma corrida de 20 metros, planeje cuidadosamente o caminho para evitar tensão, compressão ou curvas apertadas.
- Procedimento de enchimento a quente:O cabo pode ser ligado a quente. Insira e retire os conectores de forma quadrada e firme usando o botão de fecho/puxa fornecido. Espere alguns segundos para que o link se inicie e estabilize.
- Especificações ambientais:Não exponha o cabo a umidade direta ou a elementos corrosivos.
