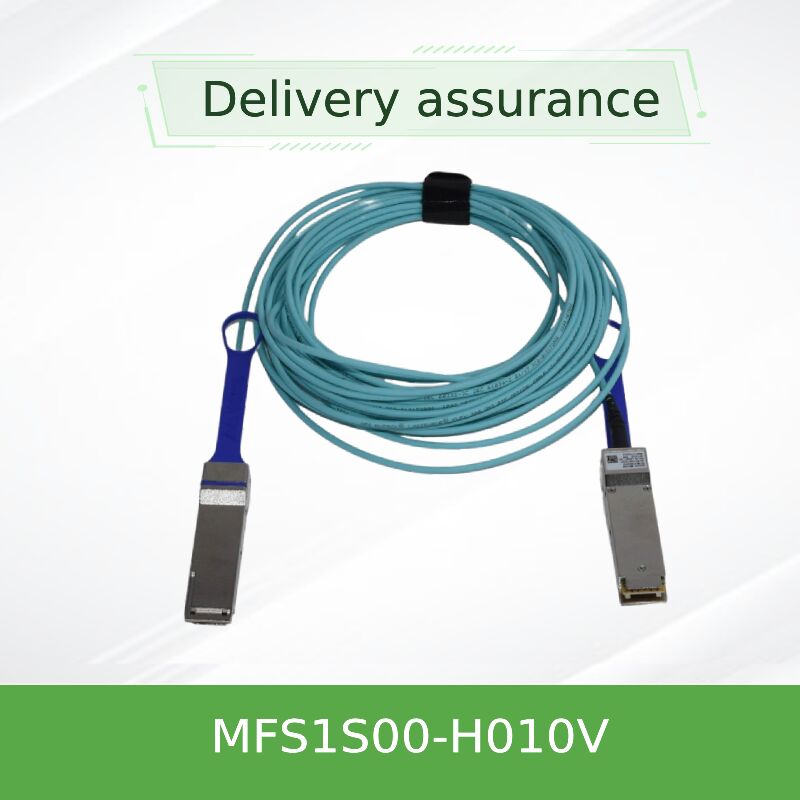

Mellanox MFS1S00-H010V 10m QSFP56 cabo óptico ativo 200Gb/s InfiniBand HDR & Ethernet, AOC Hot-Pluggable com DDM

Modelo do Produto: MFS1S00-H010V | Palavras-chave principais: cabo óptico ativo, AOC de 200 Gb/s, cabo QSFP56, InfiniBand HDR, interconexão óptica de 10m

O NVIDIA MFS1S00-H010V é um Cabo Óptico Ativo (AOC) de 10 metros projetado para aplicações exigentes de alta largura de banda. Ele possui conectores QSFP56 em ambas as extremidades com mecanismos ópticos integrados baseados em VCSEL, fornecendo um link completo de 200 Gb/s para os protocolos InfiniBand HDR e 200 Gigabit Ethernet. Esta interconexão óptica de 10m foi projetada para conectar conexões entre switches, ou entre switches e servidores equipados com placas de interface de rede compatíveis, em cenários onde a distância e a integridade do sinal são críticas.

O desempenho do cabo está enraizado em várias tecnologias avançadas:

• Transmissão óptica: Utiliza quatro transmissores VCSEL (Vertical Cavity Surface Emitting Laser) e os fotodetectores correspondentes operando em fibra multimodo OM4.
• Sinalização de alta velocidade: Emprega a codificação PAM4 (Modulação de Amplitude de Pulso de 4 níveis) a 53,125 GBaud por faixa para atingir uma largura de banda agregada de 200 Gb/s.
• Processamento de sinal integrado: Circuitos de retiming e recuperação de dados de clock (CDR) integrados em ambas as vias de transmissão e recebimento limpam e regeneram os sinais de alta velocidade.
• Gerenciamento padronizado: Total conformidade com a especificação de gerenciamento SFF-8636 por meio de uma interface I2C para controle, status e diagnósticos extensivos.
• Estrutura de conformidade: Projetado para as especificações InfiniBand Trade Association (IBTA) HDR e possui certificações globais importantes (CE, FCC, RoHS).

O cabo funciona como um link óptico bidirecional autônomo. Fluxos de dados elétricos da placa de rede ou switch entram no módulo QSFP56. Dentro, os sinais elétricos são condicionados (equalizados, retiming) e usados para acionar quatro lasers VCSEL de alta velocidade, convertendo os dados em pulsos ópticos. Esses pulsos viajam pelas quatro fibras multimodo internas ao longo dos 10 metros. Na extremidade oposta, os fotodiodos integrados convertem a luz de volta em sinais elétricos. Estes são então amplificados, retiming e equalizados pelo circuito do receptor antes de serem enviados para o dispositivo conectado. Este processo de regeneração ativa é fundamental para manter a integridade do sinal ao longo da distância estendida, um benefício central da arquitetura AOC de 200 Gb/s.

• Links entre switches (ISL): Conectando switches leaf e spine (por exemplo, séries NVIDIA SN3000/SN4000) a 200 GbE dentro e entre racks.
• Conectividade HPC e AI Fabric: Estabelecendo links dentro de estruturas InfiniBand HDR para computação de alto desempenho e clusters de inteligência artificial.
• Conexões de servidor estendidas: Conectando servidores com placas NIC com capacidade de 200G (por exemplo, ConnectX-6/7) a switches top-of-rack localizados a vários metros de distância.
• Expansão do data center: Ideal para conexões que excedem o alcance prático dos cabos de cobre passivos (normalmente >3-5m), mas não exigem ótica de longa distância.
• Agregação de alta densidade: Implantação em cenários onde o gerenciamento de cabos e o fluxo de ar são preocupações, pois os AOCs são geralmente mais flexíveis e têm um raio de curvatura menor do que as alternativas de cobre passivo volumosas.

Disponibilidade da série: Também oferecido em comprimentos de 3m, 5m, 15m, 20m, 30m, 50m e 100m.

• Alcance e integridade em um pacote: Resolve o desafio comum de conectividade de 10 metros, onde os DACs passivos falham e transceptores separados com fibra adicionam complexidade e possíveis pontos de falha.
• Desempenho e compatibilidade previsíveis: Como uma solução totalmente integrada da NVIDIA, ela garante o desempenho de ponta a ponta quando usada com switches e placas de rede NVIDIA compatíveis, eliminando suposições.
• Inteligência operacional: O DDM integrado permite que os operadores de rede monitorem proativamente a integridade do link (temperatura, níveis de energia), facilitando a manutenção preventiva e a solução de problemas rápidos—um recurso ausente em cabos passivos.
• Otimização do custo total: Embora o custo unitário inicial possa ser maior do que o cobre passivo, ele geralmente resulta em um custo total de propriedade menor, reduzindo o tempo de instalação, eliminando a aquisição de transceptores e minimizando falhas de link.

Comprar de nós garante suporte completo ao longo do ciclo de vida para este componente de interconexão crítico.

• Garantia do produto: Coberto pela garantia padrão do fabricante NVIDIA para garantia de qualidade.
• Status do inventário: O MFS1S00-H010V faz parte do nosso estoque selecionado, suportado por um compromisso de inventário de vários milhões de dólares para disponibilidade confiável.
• Serviços de implantação técnica: Nossa equipe fornece suporte de integração, ajudando a verificar a compatibilidade com seus modelos de switch e placas NIC de servidor específicos.
• Suporte contínuo: Acesso ao atendimento ao cliente 24 horas por dia, 7 dias por semana e assistência técnica para quaisquer dúvidas operacionais.
• Garantia de entrega global: Gerenciamos a logística para garantir a entrega rápida e precisa em seu site em qualquer lugar do mundo.

P1: Posso usar este cabo para conectar uma porta de 200G a uma porta de 100G?
A: O próprio cabo opera a 200 Gb/s. A conectividade a uma porta de 100G exigiria que o dispositivo host (switch ou placa de rede) suportasse recursos de breakout de porta ou negociação de velocidade (como Rate Select) para rebaixar o link. Esta não é uma função apenas do cabo e deve ser configurada no equipamento conectado.

P2: Como os dados de diagnóstico ajudam na prática?
A: Os dados DDM permitem que você monitore a potência óptica de recebimento em tempo real. Uma queda constante pode indicar um conector sujo ou um componente com defeito antes que o link caia. O monitoramento da temperatura ajuda a garantir que o cabo não esteja superaquecendo devido ao fluxo de ar bloqueado. Isso é crucial para manter o tempo de atividade em redes construídas com cabos ópticos ativos e recursos de computação caros.

P3: A polaridade do cabo é configurável ou é fixa?
A: A polaridade e o mapeamento da faixa são fixos na montagem do AOC, seguindo o padrão para uma conexão QSFP56 direta para QSFP56. Ele foi projetado para links diretos de equipamento para equipamento.

P4: O que acontece se eu dobrar o cabo com muita força?
A: Exceder o raio de curvatura mínimo de 30 mm pode causar micro-curvaturas nas fibras internas, levando ao aumento da atenuação (perda de sinal). A flexão severa pode causar danos permanentes e falha completa do link. Sempre use guias de roteamento de cabos adequados.

P5: O sufixo 'V' tem implicações funcionais?
A: Sim, o 'V' denota a capacidade VPI (Virtual Protocol Interconnect), confirmando que este cabo QSFP56 está habilitado por firmware para operar nos modos InfiniBand HDR e 200 Gigabit Ethernet, fornecendo flexibilidade de protocolo para sua infraestrutura.

• Verificação pré-instalação: Verifique se ambos os dispositivos de conexão (switches, placas de rede) suportam o fator de forma QSFP56, velocidades de 200 Gb/s e têm orçamento de energia suficiente para o AOC.
• Segurança ESD: Sempre use uma pulseira antiestática ao manusear e instalar o cabo em gaiolas de equipamentos ativos.
• Técnica de inserção/remoção: Insira o conector na gaiola até sentir um clique. Use a aba de tração anexada para extração; nunca puxe a capa do cabo.
• Considerações ambientais: Certifique-se de que o ambiente operacional permaneça dentro das faixas de temperatura e umidade especificadas. Evite colocar o cabo perto de fontes de calor ou sob luz solar direta.
• Melhores práticas de roteamento de cabos: Planeje o caminho de 10 metros para evitar bordas afiadas, pontos de pinçamento e áreas de alto tráfego de pedestres. Use abraçadeiras de velcro para fixação segura e não destrutiva.
