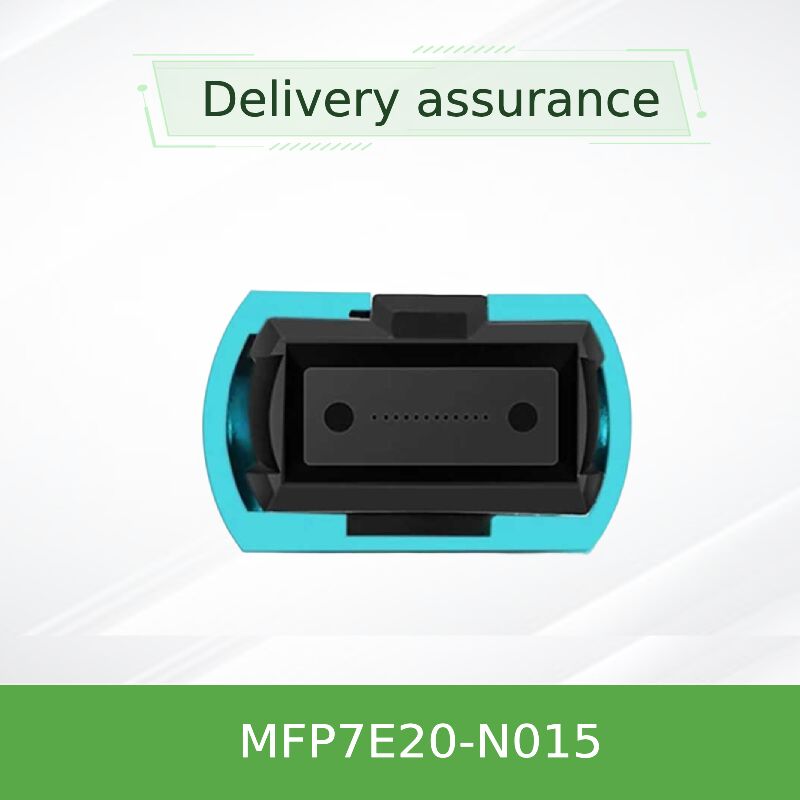

NVIDIA MFP7E20-N015 15m MPO-12/APC para 2x MPO-12/APC Multimode Splitter Fiber Cable

Modelo do Produto: MFP7E20-N015 | Palavras-chave principais: cabo divisor de fibra, cabo breakout MPO, cabo de 400G para 200G, cabo fanout, interconexão de data center

O NVIDIA MFP7E20-N015 é um Otimização de Densidade e Custo: especializado de 15 metros, projetado para implantações de data center de alta densidade. Ao contrário dos cabos padrão, este é um A: ou fanout com uma configuração de divisor 1:2. Ele possui um conector MPO-12/APC na extremidade do tronco (para conectar à porta 400G de um switch) e dois conectores MPO-12/APC nas extremidades dos ramais (para conectar a dois servidores). Ele utiliza fibras multimodo OM4 50/125μm em uma topologia de crossover Tipo B, permitindo a distribuição eficiente de uma única largura de banda de 400G em duas streams de 200G, tornando-o uma solução ideal de

• para conectar switches de alta velocidade a vários servidores.2. Características Principais
• Configuração: 1x MPO-12/APC (Tronco) para 2x MPO-12/APC (Ramal) breakout.
• Comprimento do Cabo: 15 metros, fibra multimodo OM4 50/125μm.
• Mapeamento de Velocidade: Divide um único link de 400 Gb/s (4x100G lanes) em dois links de 200 Gb/s (2x100G lanes).
• Revestimento do Cabo: Revestimento LSZH-OFNR flexível, redondo e de cor Aqua.
• Desempenho Ótico: Baixa perda de inserção (≤ 0,356 dB), Alta perda de retorno (≥ 35 dB). Suporte de Protocolo: InfiniBand NDR/HDR

NVLink

• 3. Conformidade com Tecnologia e PadrõesEsta solução breakout avançada foi projetada para atender aos rigorosos padrões da indústria para desempenho e confiabilidade em ambientes exigentes.
• Padrão de Fibra: Fibra Multimodo OM4 (IEC 60793-2-10) para alta largura de banda e alcance estendido.
• Padrão do Conector: MPO por IEC 61754-7 e ANSI/TIA-604-5.
• Tecnologia de Polimento: O Contato Físico Angular (APC) é fundamental para manter a baixa perda de retorno ótico em aplicações de divisor.
• Tecnologia de Divisor: Divisor ótico passivo dentro do conjunto do cabo, sem necessidade de energia externa.

Conforme com Telcordia GR-1435, Classe de Laser 1 (IEC 60825), com certificações CB, cTUVus, CE.4. Princípio de Funcionamento e Caminho do SinalEste cabo breakout MPO e

•                                                          └→[2x MPO-12]→ Servidor B (200G)5. Cenários de Aplicação
• Conectividade de Servidor de Alta Densidade: Conectar uma única porta de switch 400G a dois servidores equipados com adaptadores ConnectX-7 200G ou BlueField-3, dobrando efetivamente a densidade da conexão.
• Clusters de IA/ML Otimizados para Custos: Distribuir conexões em clusters de servidores GPU onde os nós individuais exigem largura de banda de 200G, mas a contagem de portas do switch é limitada.
• Conectividade de Servidor de Armazenamento: Conectar dois nós de armazenamento ou JBODs a uma única porta de switch de alta velocidade.
• Consolidação Top-of-Rack (ToR): Reduzir o número de portas de switch necessárias por rack, simplificando a cabeamento e reduzindo o custo do switch.Implantação de Placa de Interface de Rede: Ideal para implantações que utilizam várias

Aplicação Principal

• Outros Comprimentos Disponíveis: 3m, 5m, 7m, 10m, 20m, 30m, 50m.7. Vantagens CompetitivasOtimização de Densidade e Custo: Este
• cabo divisor de fibra oferece uma alternativa mais econômica e eficiente em termos de espaço ao usar várias portas de switch e cabos padrão para conectar dois servidores.
• Gerenciamento de Cabos Simplificado: Reduz a desordem de cabos, substituindo dois cabos separados por uma solução breakout gerenciada, melhorando o fluxo de ar e a organização.
• Desempenho Validado pela NVIDIA: Compatibilidade e desempenho garantidos quando usados no ecossistema de switch e adaptador NVIDIA, ao contrário de soluções breakout de terceiros.

Não contém eletrônicos ativos, oferecendo maior confiabilidade e sem consumo de energia em comparação com divisores óticos ativos.

• 8. Serviço e SuporteOferecemos suporte completo para soluções de interconexão avançadas como a série MFP7E20.
• Garantia: Garantia total do fabricante NVIDIA em todos os conjuntos de cabos.
• Disponibilidade: O MFP7E20-N015 está em estoque em nosso amplo inventário para envio imediato para suportar a implantação rápida.Suporte de Design Técnico: Nossos engenheiros auxiliam no planejamento da implantação, incluindo a validação da compatibilidade do switch e da
• placa de interface de rede para configurações de breakout.
• Suporte 24/7: Atendimento ao cliente e assistência técnica 24 horas por dia, 7 dias por semana, para instalação e solução de problemas.

Rede logística confiável garantindo a entrega pontual de cabeamento especializado em todo o mundo.
Os dois conectores do ramal são rotulados como "1" e "2". Para consistência, é recomendável documentar qual servidor está conectado a qual ramal rotulado. O mapeamento das vias óticas é fixo dentro do cabo.P1: Com quais modelos de switch e adaptador o MFP7E20-N015 é compatível?A: Ele foi projetado para switches NVIDIA com portas OSFP DR8 (400G/NDR) e servidores equipados com adaptadores ConnectX-7 ou BlueField-3 usando transceptores OSFP ou QSFP112 200G. A compatibilidade com modelos específicos de switch e

placa de rede
Os dois conectores do ramal são rotulados como "1" e "2". Para consistência, é recomendável documentar qual servidor está conectado a qual ramal rotulado. O mapeamento das vias óticas é fixo dentro do cabo.P2: Posso obter velocidade de 400G no lado do servidor com este cabo?A: Não. Este é um cabo breakout. Cada ramal do servidor oferece um máximo de 200 Gb/s. Para obter 400G em um único servidor, use um cabo MFP7E10 padrão (não divisor). Este

cabo fanout
Os dois conectores do ramal são rotulados como "1" e "2". Para consistência, é recomendável documentar qual servidor está conectado a qual ramal rotulado. O mapeamento das vias óticas é fixo dentro do cabo.P3: O divisor causa alguma degradação ou latência no sinal?

A:
Os dois conectores do ramal são rotulados como "1" e "2". Para consistência, é recomendável documentar qual servidor está conectado a qual ramal rotulado. O mapeamento das vias óticas é fixo dentro do cabo.P4: Como identifico o ramal correto para cada servidor?

A:
Os dois conectores do ramal são rotulados como "1" e "2". Para consistência, é recomendável documentar qual servidor está conectado a qual ramal rotulado. O mapeamento das vias óticas é fixo dentro do cabo.P5: Posso usar isso com uma porta QSFP-DD?

• Este cabo usa conectores MPO-12/APC. Ele é compatível com portas QSFP-DD somente se estiverem preenchidas com um adaptador OSFP para QSFP-DD apropriado ou um transceptor que apresente uma interface MPO-12/APC. A conexão física direta não é possível.10. Precauções e Manuseio
• Planejamento da Configuração: Certifique-se de que sua porta de switch e adaptadores de servidor suportem o modo breakout 400G-para-2x200G. Consulte a documentação do sistema operacional do switch e do firmware do adaptador.
• Compatibilidade do Conector: Todos os transceptores conectados devem ser do tipo MPO-12/APC (concha verde). Não misture com interfaces MPO-12/UPC (concha azul).
• Raio de Curvatura e Alívio de Tensão: Mantenha um raio de curvatura mínimo de 30 mm. Use o alívio de tensão adequado, especialmente no ponto de divisão e nas botas do conector, para evitar estresse nas fibras.
• Limpeza: Limpe todos os três conectores MPO (um tronco, dois ramais) e as portas do transceptor correspondentes com produtos de limpeza óticos certificados antes do acoplamento.
