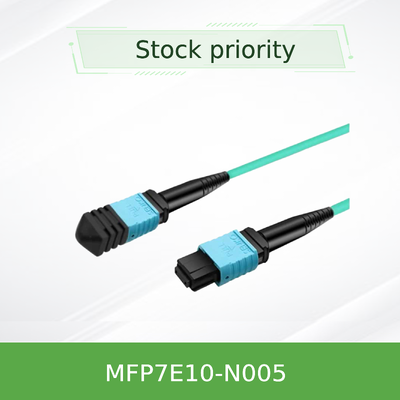

NVIDIA MFP7E10-N005 5m MPO-12/APC para MPO-12/APC Multimode Fibra Óptica para 400G/NDR InfiniBand & Ethernet

Modelo do Produto: MFP7E10-N005 | Palavras-chave principais: cabo de fibra óptica, DAC de alta velocidade, cabo MPO, interconexão NDR, cabo óptico passivo

O NVIDIA MFP7E10-N005 é um cabo de fibra óptica passivo de alto desempenho de 5 metros, projetado para interconexões modernas de data center. Este conjunto de cabos utiliza conectores MPO-12/APC em ambas as extremidades e abriga fibras multimodo OM4 de 50/125μm. Ele é projetado especificamente como um DAC de alta velocidade (Direct Attach Cable) de crossover (Tipo B) para criar links ponto a ponto entre transceptores ópticos de 400/800 Gb/s. Sua função principal é fornecer uma camada física confiável e de baixa perda para transmissão de dados em computação de alto desempenho, clusters de IA e redes de armazenamento que utilizam protocolos InfiniBand NDR ou 400 Gigabit Ethernet.

• Tipo de Conector: MPO-12 Fêmea-Fêmea com Polimento Angular de 8° (APC).
• Tipo e Comprimento do Cabo: 5 metros (N005), fibra multimodo OM4 de 50/125μm, topologia Tipo B (crossover).
• Alcance Máximo: Suporta links de até 50 metros com fibra OM4, ideal para conexões intra-rack e intra-fila.
• Capa: Capa LSZH-OFNR redonda e flexível de cor Aqua para melhor fluxo de ar e segurança contra incêndio.
• Desempenho: Baixa perda de inserção (≤ 0,35 dB + 0,0004 x L) e alta perda de retorno (≥ 35 dB).
• Suporte de Protocolo: InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) e NVLink.

Esta solução de interconexão é construída com base em padrões da indústria estabelecidos e confiáveis para garantir interoperabilidade e desempenho.

• Padrão de Fibra Óptica: Fibra Multimodo OM4 (IEC 60793-2-10).
• Padrão do Conector: MPO por IEC 61754-7 e ANSI/TIA-604-5.
• Tipo de Polimento: Contato Físico Angular (APC), crítico para reduzir a perda de retorno óptico em links de alta velocidade.
• Conformidade e Segurança: Em conformidade com Telcordia GR-1435 para confiabilidade do conector. Classe de Laser 1 (IEC 60825). As certificações de segurança incluem CB, cTUVus, CE.
• Ambiental: O material da capa LSZH atende aos rigorosos requisitos de fumaça e toxicidade.

Este cabo MPO passivo funciona como um caminho óptico preciso. Ele contém 12 posições de fibra dentro de cada virola MPO, das quais 8 estão ativas para transmissão de dados bidirecional (4 Tx, 4 Rx por direção). Como um cabo Tipo B, ele executa um "crossover" interno dos pares de fibra de transmissão e recebimento. Especificamente, a via de fibra 1 do transceptor em uma extremidade é conectada à via 12 no transceptor oposto, garantindo que o transmissor (laser) em uma extremidade esteja corretamente alinhado com o receptor (fotodetector) na outra extremidade. As faces angulares de 8° dos conectores APC são essenciais para dispersar qualquer luz refletida para longe do núcleo, preservando a integridade do sinal, o que é fundamental para o desempenho do DAC de alta velocidade em taxas de 400G.

• Links Switch-to-Switch: Conectando switches spine e leaf em uma malha de rede 400G Clos.
• Links Switch-to-Adapter: Fornecendo conectividade de alta largura de banda de switches top-of-rack (ToR) para servidores equipados com placas de rede ConnectX-7 ou DPUs BlueField-3.
• Clusters de Computação de Alto Desempenho (HPC) e IA: Formando interconexões de baixa latência entre nós de computação e armazenamento em redes InfiniBand NDR.
• Conectividade Intra-Rack/Intra-Fila de Data Center: Um cabo de fibra óptica ideal para distâncias além do alcance dos cabos de cobre passivos, normalmente entre 3 e 50 metros.

Outros comprimentos disponíveis: 3m, 7m, 10m, 15m, 20m, 25m, 30m, 35m, 40m, 50m.

• Otimização do Ecossistema NVIDIA: Ao contrário dos cabos MPO genéricos, este cabo é testado e validado de ponta a ponta com switches, placas de rede, e transceptores NVIDIA, garantindo confiabilidade e desempenho plug-and-play.
• Polimento APC para Vantagem de Alta Velocidade: O polimento APC é essencial para velocidades de 400G/NDR para gerenciar a refletância, oferecendo uma clara vantagem sobre os cabos polidos UPC usados para gerações de menor velocidade.
• Qualidade de Construção Superior: Processos rigorosos de fabricação e teste resultam em taxas de falha mais baixas e desempenho óptico consistente em todos os cabos.
• Preparado para o Futuro: Suporta os mais recentes padrões 400G/NDR, protegendo os investimentos em infraestrutura à medida que as redes evoluem de 100/200G.

Apoiamos todos os produtos que fornecemos com um pacote de serviços abrangente:

• Garantia: Coberto pela garantia padrão do produto NVIDIA. Documentação fornecida.
• Disponibilidade e Entrega Rápida: O modelo MFP7E10-N005 geralmente está disponível em estoque. Nosso inventário agregado de US$ 10 milhões garante que podemos atender a demandas grandes e urgentes.
• Suporte Técnico: Nossa equipe técnica especializada oferece consultoria de pré-venda e suporte pós-venda 24 horas por dia, 7 dias por semana, para instalação e solução de problemas.
• Cadeia de Suprimentos Global: Gerenciamos logística confiável para garantir a entrega precisa e pontual em todo o mundo, apoiados por mais de uma década de experiência na distribuição de hardware de rede.

P1: Posso usar este cabo MFP7E10-N005 para conectar uma porta OSFP a uma porta QSFP112?
R: Sim, absolutamente. Este cabo foi projetado para interconectar vários fatores de forma 400G. Uma extremidade se conecta a um transceptor OSFP DR8 (comum em switches) e a outra extremidade pode se conectar a um transceptor QSFP112 (comum em placas de rede ConnectX-7), desde que os transceptores apropriados sejam usados.

P2: Qual é a diferença entre os cabos MPO-12/APC e MPO-12/UPC?
R: A principal diferença é o polimento do conector. APC (Contato Físico Angular) tem um ângulo de 8° para minimizar a reflexão de volta, fundamental para links de alta velocidade e comprimento de onda único, como 400G/NDR. UPC (Contato Físico Ultra) tem um polimento plano e é comum em ótica paralela de menor velocidade (por exemplo, 100G-SR4). Eles não são fisicamente compatíveis.

P3: Este cabo é um "Cabo de Cobre de Conexão Direta (DAC)" ou um "Cabo Óptico Ativo (AOC)"?
R: Não é nenhum dos dois. Este é um cabo óptico passivo ou um cabo de fibra óptica. Ele contém apenas fibra e conectores, sem eletrônicos ativos. Ele requer transceptores ópticos conectáveis separados para serem instalados nas portas do switch ou da placa de rede.

P4: Qual é o raio de curvatura mínimo para este cabo durante a instalação?
R: O raio de curvatura mínimo em qualquer lugar ao longo do cabo é de 30 mm (aproximadamente 1,2 polegadas). Dobrá-lo mais apertado pode causar danos permanentes às fibras e aumentar a perda de sinal.

P5: Como limpo e mantenho esses conectores MPO?
R: Sempre use produtos de limpeza de conectores ópticos aprovados (estilo clicker ou fita cassete) tanto na virola do cabo quanto na porta do transceptor antes da conexão. Mantenha as tampas de poeira quando não estiver conectado. Evite tocar nas faces finais.

• Verificação de Compatibilidade: Certifique-se de que seus transceptores sejam do tipo MPO-12/APC (normalmente com um corpo de conector verde). Não tente conectar com conectores MPO-12/UPC com corpo azul.
• Condições Ambientais: Opere e armazene dentro das faixas de temperatura (-40°C a +85°C de armazenamento, 0°C a +70°C de operação) e umidade (10% a 85% sem condensação).
• Segurança da Instalação: Embora o cabo em si não seja sensível a ESD, os transceptores aos quais ele se conecta são. Sempre use uma pulseira ESD ao manusear transceptores e cabos durante a instalação.
• Tensão Mecânica: Evite esmagar, pinçar ou colocar carga de tração excessiva no cabo. Use gerenciadores de cabos para suporte.
• Certificação: Para documentos oficiais de certificação regulatória (CE, FCC, etc.), solicite o arquivo zip de certificação ao seu FAE da NVIDIA ou à nossa equipe de suporte. Esta solução de DAC de alta velocidade específica foi projetada para ambientes comerciais de data center.
