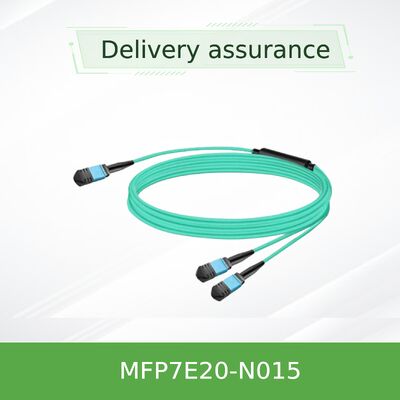

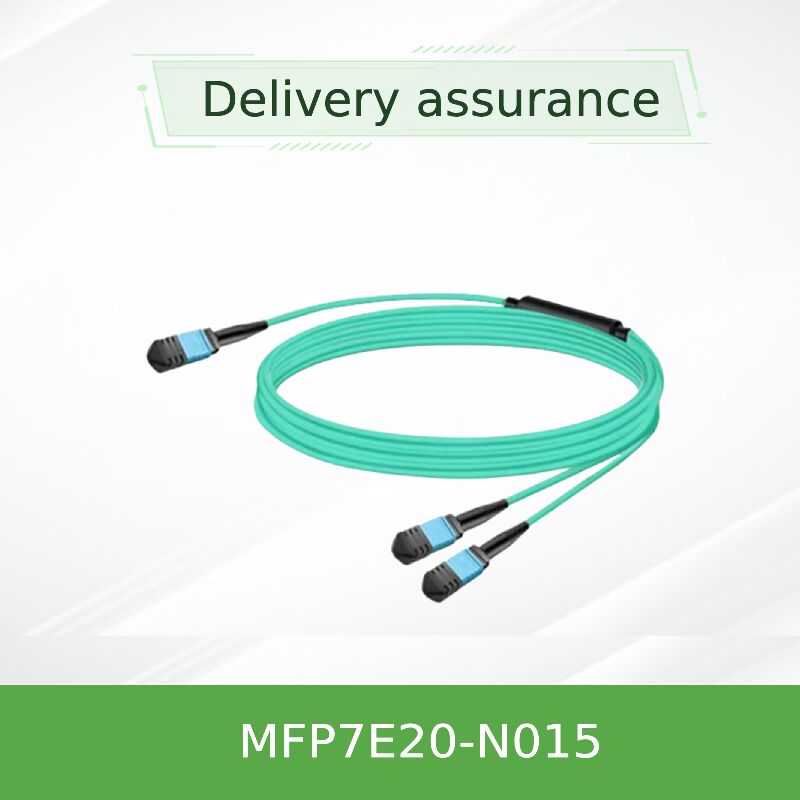

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Fibra Splitter Cable para 400G/NDR Data Center Breakout Connectivity
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MFP7E20-N015 | Forma de material: | Fio redondo |
|---|---|---|---|
| Força de tração permitida: | 1000N <10000N | Certificação: | RoHS, CE, ISO9001, VDE, CCC |
| Material de bainha: | PVC | Comprimento: | 15m |
| Taxa de dados: | 400 GB/S. | Origem: | Índia / Israel / China |
| Destacar: | NVIDIA 15m MPO cabo divisor de fibra,Cable de ruptura do centro de dados 400G,Divididor de fibras NDR com garantia |
||
Descrição de produto
Otimize a densidade da porta de rede de alta velocidade com o NVIDIA MFP7E20-N015, um cabo splitter óptico passivo de 15 metros. Esta solução divide eficientemente uma única interface OSFP de porta dupla com capacidade de 800G em dois links 400G independentes, conectando-se diretamente a dispositivos como adaptadores de rede NVIDIA ConnectX-7 e DPUs BlueField-3. Apresentando conectores MPO-12/APC de baixa perda, uma capa LSZH flexível e um design cruzado Tipo B, ele oferece conectividade confiável e de alto desempenho para ambientes de data center exigentes de 400GbE e NDR InfiniBand.
O NVIDIA MFP7E20-N015 é um cabo de fibra óptica multimodo terminado em fábrica, projetado para arquiteturas de rede de alta densidade e alta largura de banda. Ele serve como um componente de interconexão passivo crítico, permitindo que uma única porta de switch de alta radiação atenda a dois endpoints downstream. Isso é essencial para construir redes spine-leaf, clusters de IA/ML e backbones de armazenamento econômicos e escaláveis, onde maximizar a utilidade da porta do switch é fundamental. O cabo faz parte de um ecossistema certificado para as soluções de rede de alto desempenho da NVIDIA.
- Configuração de Breakout: Topologia de splitter 1xMPO-12 para 2xMPO-12 para multiplicação de portas.
- Suporte de Alta Velocidade: Projetado para os protocolos Ethernet de 400 Gigabit e NDR (400G) InfiniBand.
- Conectores Premium: Conectores MPO-12 com polimento de Contato Físico Angular (APC) de 8° para minimizar a reflexão óptica de retorno (≥35 dB RL).
- Fiação de Conexão Direta: Implementa um mapa de fibra Tipo B (cruzado), permitindo a conexão direta transceptor-a-transceptor.
- Construção Durável e Segura: Apresenta uma capa LSZH-OFNR flexível, de cor aqua, que é retardante de chama e de baixa emissão de fumaça.
- Garantia de Qualidade: Fabricado em conformidade com os padrões IEC 61754-7 e Telcordia GR-1435, garantindo confiabilidade.
Este cabo integra tecnologias ópticas e mecânicas comprovadas para garantir interoperabilidade e desempenho:
- Fibra: Multimodo OM4 de 50/125µm (para comprimento de 15m)
- Conector: MPO-12 por IEC 61754-7
- Polimento: APC (Contato Físico Angular)
- Topologia: Tipo B (Cruzado)
- Perda de Inserção: ≤ 0,356 dB (Por fórmula: 0,35 + 0,0004*L)
- Perda de Retorno: ≥ 35 dB
- Alcance Máximo do Canal: Até 50m (com painéis de conexão)
- Temperatura de Operação: 0°C a 70°C
- Segurança do Laser: Classe 1 (IEC 60825-1, CDRH)
- Classificação da Capa: LSZH (Baixa Emissão de Fumaça Zero Halogênio), OFNR
- EMC/Segurança: CE, FCC Classe A, cTUVus
- Suporte de Protocolo: Ethernet, InfiniBand, NVLink
O cabo funciona como um splitter óptico passivo. O único conector MPO "raiz" se conecta a um transceptor OSFP de porta dupla em um switch (por exemplo, NVIDIA MMA4Z00-NS). Este transceptor apresenta um sinal agregado de 800G em 8 faixas ópticas. Dentro do conjunto de cabos, essas 8 fibras ativas são fisicamente divididas em dois grupos distintos de 4 fibras cada. Cada grupo é roteado para um dos dois conectores MPO "folha". Essas extremidades de folha se conectam a transceptores OSFP ou QSFP112 400G de porta única padrão, alojados em servidores ou aparelhos de armazenamento. A fiação cruzada Tipo B é crítica: ela garante que a faixa de transmissão (Tx) do pino 1 no transceptor do switch se alinhe corretamente com a faixa de recebimento (Rx) no pino 12 do transceptor do servidor, e vice-versa, permitindo a comunicação full-duplex sem módulos de interconexão externos.
- Agregação de Data Center: Conectando switches spine/agregação de alta capacidade (com portas 800G) a vários switches top-of-rack (ToR) ou servidores de alto desempenho.
- IA e Computação de Alto Desempenho: Fornecendo conectividade densa de switches de rede a nós de computação equipados com placas de rede 400G (como ConnectX-7) em clusters de GPU para treinamento e simulação distribuídos. Facilitando links de alta largura de banda para implantações NVMe-over-Fabrics (NVMe-oF) entre matrizes de armazenamento e servidores de computação.
- Infraestrutura de Nuvem: Implantação em ambientes de hiperescala para otimizar o custo por porta e a densidade de cabeamento dentro dos racks.
- Conectividade de Placa de Interface de Rede: Permitindo que uma única porta de switch se conecte a dois servidores, cada um com uma placa NIC de alto desempenho, dobrando efetivamente a densidade da conexão.
- 6. Especificações DetalhadasCategoria de ParâmetroEspecificação Detalhada para MFP7E20-N015Identificação do Produto
| Função e Topologia do Cabo | Splitter Passivo 1:2, 1xMPO-12/APC para 2xMPO-12/APC |
|---|---|
| Comprimento Total | 15,0 metros (Tolerância: +0,3m / -0m) |
| Especificação da Fibra | Multimodo de Índice Gradual de 50/125 µm, OM4 |
| Contagem de Fibra Ativa | 8 fibras (4 de transmissão, 4 de recebimento) |
| Tipo de Conector e Polimento | MPO-12, Fêmea, Contato Físico Angular (APC) |
| Esquema de Fiação | Tipo B (Cruzado) |
| Diâmetro do Cabo | 3,0 mm ± 0,2 mm |
| Material e Cor da Capa | Baixa Emissão de Fumaça Zero Halogênio (LSZH), com classificação OFNR, Aqua |
| Raio de Curvatura Mínimo | 30 mm (1,2 polegadas) |
| Temperatura de Operação | 0°C a 70°C |
| Temperatura de Armazenamento | Como parceiro autorizado de marcas de tecnologia de primeira linha, incluindo NVIDIA (e sua linha de produtos Mellanox), Aruba, Extreme Networks e Ruckus, oferecemos um portfólio extenso. Nossos principais produtos abrangem switches de rede originais e novos, placas de rede de alto desempenho, pontos de acesso e controladores sem fio e componentes de infraestrutura críticos, como cabos ópticos. |
| Faixa de Umidade | 10% a 85% UR (sem condensação) |
| Transceptores Compatíveis | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
| Outros comprimentos disponíveis na série MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050). | 7. Vantagens Competitivas e Proposta de Valor |
| Eficiência Máxima da Porta: | Duplica o número de conexões de servidor por porta de switch em comparação com a cabeamento padrão, reduzindo os custos por porta e melhorando a densidade do rack. |
Integridade do Sinal Garantida:
- Garantia do Ecossistema: Como um componente genuíno da NVIDIA, ele é testado e validado para interoperabilidade perfeita dentro do ecossistema de rede da NVIDIA, incluindo switches, transceptores e placas de rede.
- Prontidão para Instalação: Fornecido com tampas de proteção contra poeira e não exigindo terminação em campo, permitindo uma implantação rápida e sem erros.
- Perfil de Segurança Aprimorado: O material da capa LSZH melhora a segurança em ambientes de data center fechados, reduzindo a emissão de fumaça tóxica em cenários de incêndio.Garantia do Produto:
- Este cabo é coberto pela garantia padrão da NVIDIA para componentes ópticos passivos.Inventário e Logística:
- Mantemos estoque do MFP7E20-N015 para atendimento rápido de pedidos e entrega confiável.Consultoria Técnica:
- Suporte Pós-Venda: Assistência está disponível para as melhores práticas de instalação e solução de problemas de conectividade.
- 9. Perguntas FrequentesP: Posso usar uma folha deste cabo splitter agora e conectar a segunda folha mais tarde?
- R: Sim, o design permite isso. Você pode conectar um servidor imediatamente e deixar o outro conector de folha protegido com sua tampa de poeira até que o segundo servidor esteja pronto. Certifique-se de que o transceptor conectado no lado do switch suporte o link surgindo com apenas um caminho ativo, o que geralmente é o caso.P: Este cabo é compatível com transceptores QSFP56 de 200G?
- R: Os conectores físicos do cabo (MPO-12/APC) são compatíveis se o transceptor QSFP56 usar um receptáculo MPO-12/APC e for projetado para operação multimodo 200G-SR4 ou semelhante. No entanto, a função splitter é otimizada para dividir um sinal de 800G/400G. Para uma conexão nativa de 200G, um cabo duplex não splitter é geralmente mais apropriado. Consulte sempre as fichas técnicas dos transceptores.P: Como limpo os conectores MPO neste cabo?
P: O que acontece se eu conectar isso acidentalmente a uma porta MPO-UPC?
R:
Não force a conexão.
Os conectores MPO-APC e MPO-UPC têm diferentes chaves físicas e ângulos de polimento. Tentar acoplá-los pode causar danos físicos permanentes às extremidades da virola de cerâmica no cabo e no transceptor, levando a alta perda óptica e exigindo substituição.
10. Precauções de Instalação e Manuseio
Verificação de Compatibilidade:
Antes da instalação, confirme se todos os transceptores e painéis de conexão no link são projetados para conectores MPO-12/APC, não UPC.
Limpeza Pré-Instalação: Sempre inspecione e limpe as virolas do conector do cabo e os receptáculos do transceptor com ferramentas aprovadas antes do acoplamento para evitar falhas relacionadas à contaminação.Gerenciamento do Raio de Curvatura:
- Limites Ambientais: Não instale ou opere o cabo em ambientes fora de sua faixa de temperatura especificada (0°C a 70°C) e umidade (10% a 85% UR).Inserção/Remoção Adequada: Use o mecanismo de trava push-pull na carcaça do conector para inserção e extração. Nunca puxe diretamente a capa do cabo para desconectar, pois isso pode danificar as fibras internas.
- Conscientização ESD: Embora o cabo em si não seja sensível a ESD, os transceptores aos quais ele se conecta são. Use precauções antiestáticas padrão (pulseiras, superfícies de trabalho aterradas) ao manusear transceptores durante a instalação do cabo.
