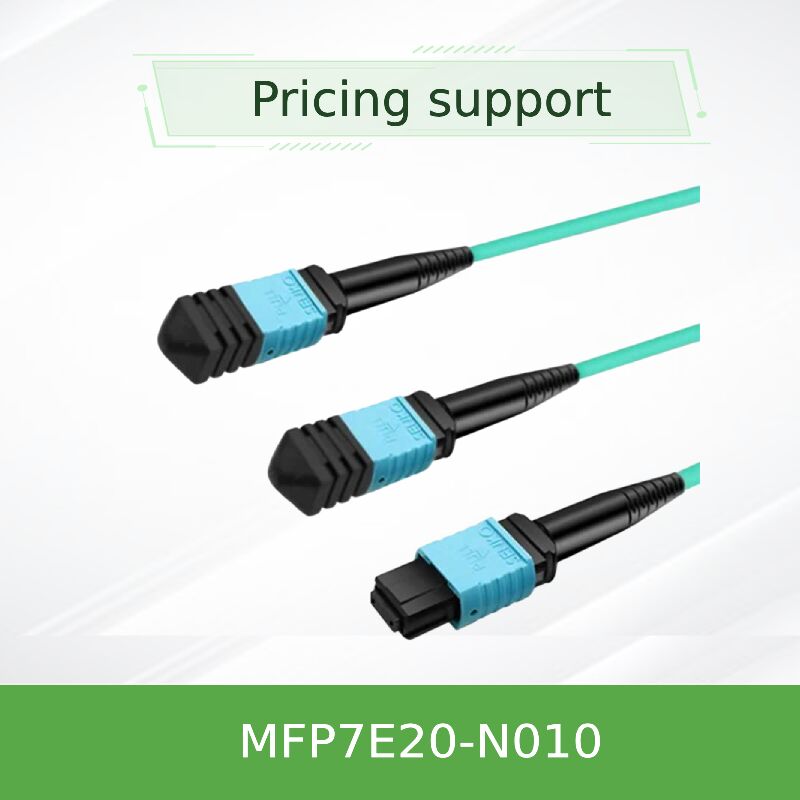

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable 400G NDR/Ethernet Tipo B Crossover para switches OSFP
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MFP7E20-N010 | Forma de material: | Fio redondo |
|---|---|---|---|
| Força de tração permitida: | 1000N <10000N | Certificação: | RoHS, CE, ISO9001, VDE, CCC |
| Material de bainha: | PVC | Comprimento: | 10m |
| Taxa de dados: | 400 GB/S. | Origem: | Índia / Israel / China |
| Destacar: | NVIDIA 10m cabo de fibra multimodo,Cable de fibra MPO-12 400G Ethernet,OSFP comuta o cabo de fibra cruzada |
||
Descrição de produto
NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable
400G NDR/Ethernet Crossover tipo B para switches OSFP
Vantagens críticas do desempenho
- Optimizado para redes NDR 400G:Projetado para fornecer largura de banda total para infraestruturas 400GbE e NDR InfiniBand de próxima geração
- Integridade do sinal superior:Os conectores MPO-12/APC com polir em ângulo de 8 graus alcançam uma perda de retorno elevada (≥35 dB)
- Projeto do crossover plug-and-play:O cabo de tipo B terminado na fábrica permite a conexão direta entre transceptores
- Construção durável e segura:Vestido flexível LSZH de cor aquática com segurança de elevação (OFNR)
- Certificado de compatibilidade com os ecossistemas:Totalmente testado para o ecossistema NVIDIA Mellanox, incluindo switches e soluções ConnectX-7
Visão geral do produto
O NVIDIA MFP7E20-N010 é um cabo de fibra óptica multimodo passivo de 10 metros com conectores MPO-12/APC configurados como crossover Tipo B.Propósito construído para ligar transceptores 400G NDR e Ethernet em switches modernos, adaptadores de rede e DPUs.
Características essenciais do produto
- Interface:Conectores duplos MPO-12/APC (Femininos), polidos por ângulo
- Comprimento do cabo:10 metros
- Especificação da fibra:50/125 μm Multimodo OM4 (saco aquático)
- Canais ativos:8 fibras (4 para transmissão, 4 para recepção)
- Esquema de fiação:Tipo B (crossover)
- Performance óptica:Perda de inserção ≤ 0,354 dB; Perda de retorno ≥ 35 dB
- Construção física:30,0 mm de diâmetro, raio de curvatura mínimo de 30 mm
Normas técnicas e conformidade
A engenharia óptica avançada garante desempenho em ambientes exigentes com conectores MPO-12/APC minimizando a reflectância em velocidades de 400G.
- Padrão do conector:IEC 61754-7 (família MPO)
- Desempenho e fiabilidade:Telcordia GR-1435
- Segurança do laser:Classe I de acordo com a IEC 60825-1 e a FDA 21 CFR 1040
- Homologações de segurança:Sistema CB, cTUVus, Marca CE
- Conformidade EMC:Classe A CE, FCC, ICES-003, VCCI
Princípio de funcionamento
A topologia de cruzamento do tipo B garante que os lasers de transmissão (Tx) de um transceptor se alinhem perfeitamente com os fotodetectores de recebimento (Rx) no dispositivo conectado.Dispersores de polimento APC refletindo a luz longe da fonte, preservando a clareza do sinal.
Scenários de implantação primários
- Conectividade intra-rack:Interligação de comutadores de topo de rack ou ligação de comutadores a servidores de alto desempenho
- Clusters de computação de alta densidade:Formação de tecido entre servidores GPU e switches NVLink em ambientes AI/HPC
- Redes de área de armazenamento (SAN):Conexão de matrizes de armazenamento a tecidos de comutação no armazenamento baseado em flash
- Agregação da borda da rede:Racks consolidados na borda da rede que exijam desempenho 400G
Especificações pormenorizadas
| Parâmetro | Especificações |
|---|---|
| Modelo de produto | MFP7E20-N010 |
| Descrição | MPO12/APC para MPO12/APC, cabo de fibra multimodo |
| Duração | 10 metros |
| Tipo de fibra / cor do casaco | OM4 Multimodo / Aqua |
| Tipo de conector | MPO-12, Angled Polish (APC), Feminino |
| Suporte de taxa de dados máxima | 400 Gb/s por porta (NDR/400GbE) |
| Perda de inserção (máximo) | ≤ 0,354 dB |
| Perda de retorno (min) | ≥ 35 dB |
Variantes de comprimento disponíveis
| Número da peça de encomenda | Duração | Melhor para |
|---|---|---|
| MFP7E20-N003 | 3 m | Ultra curto alcance, dentro do mesmo chassi |
| MFP7E20-N010 | 10 m | Conexões intra-rack e adjacentes |
| MFP7E20-N020 | 20 m | Extensão do alcance dentro da fila |
| MFP7E20-N030 | 30m | Alcance máximo OM4 para 400G NDR |
Vantagens competitivas
- Otimizado para o ecossistema NDR:Especialmente ajustado e testado para a plataforma NDR da NVIDIA
- Qualidade óptica superior:O polimento APC proporciona uma perda de retorno superior aos conectores UPC
- Confiabilidade pronta para utilização:Fábrica testada com métricas de desempenho verificadas
- Projeto à prova de futuro:Suporta padrões 400G atuais e avanços futuros de velocidade
- Segurança reforçada dos Data Centers:A camisa LSZH limita a emissão de fumaça tóxica em incêndios
Serviço e Apoio
A estrutura de suporte abrangente garante o sucesso da implantação com garantia padrão da NVIDIA, envio rápido a partir de um extenso inventário e especialização técnica dedicada.
Perguntas Frequentes
Posso usar este cabo para ligar uma porta de comutação 400G OSFP a duas portas de servidor 200G QSFP56 separadas?
Não, este é um cabo ponto-a-ponto, para configurações de ruptura, são necessários cabos MPO-2xQSFP56.
Não, este é um cabo ponto-a-ponto, para configurações de ruptura, são necessários cabos MPO-2xQSFP56.
É necessário limpar os conectores antes da instalação?
A contaminação é a principal causa de falhas de ligação óptica.
A contaminação é a principal causa de falhas de ligação óptica.
Orientações de instalação e manuseio
Nota:A observância destas precauções garante um desempenho e uma longevidade ótimos.
- Verificação da compatibilidade:Confirmar que os transceptores utilizam interfaces MPO-12/APC
- Limites ambientais:Funcionar no intervalo de temperaturas de 0°C a 70°C
- Gerenciamento do raio de curva:Nunca dobrar mais do que um raio de 30 mm
- Conscientização sobre a DSE:Use uma pulseira ESD ao manipular transceptores
- Utilização regulamentar:Dispositivo digital de classe A destinado a ambientes comerciais
