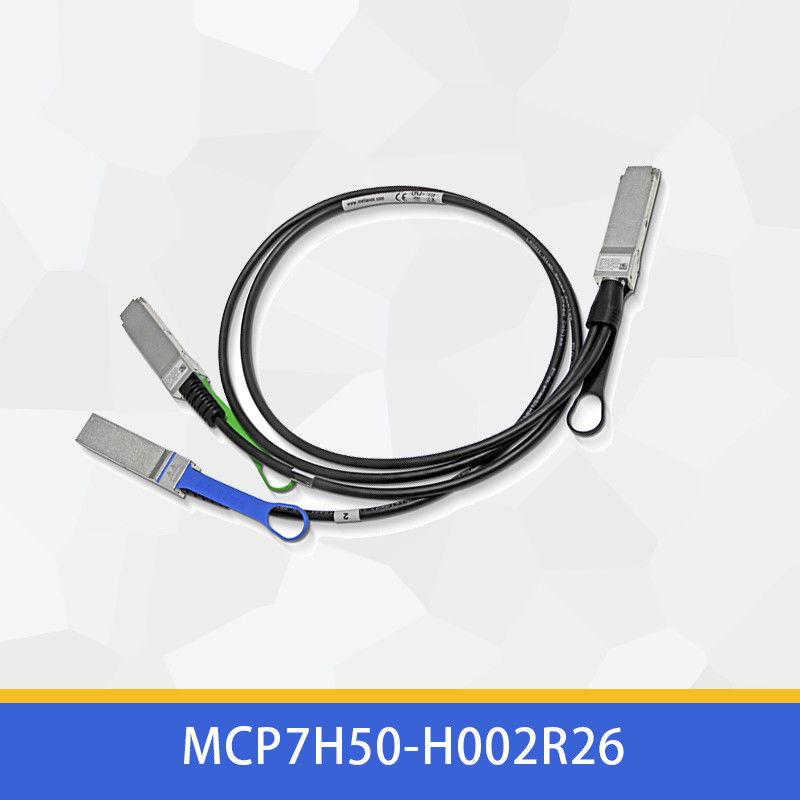

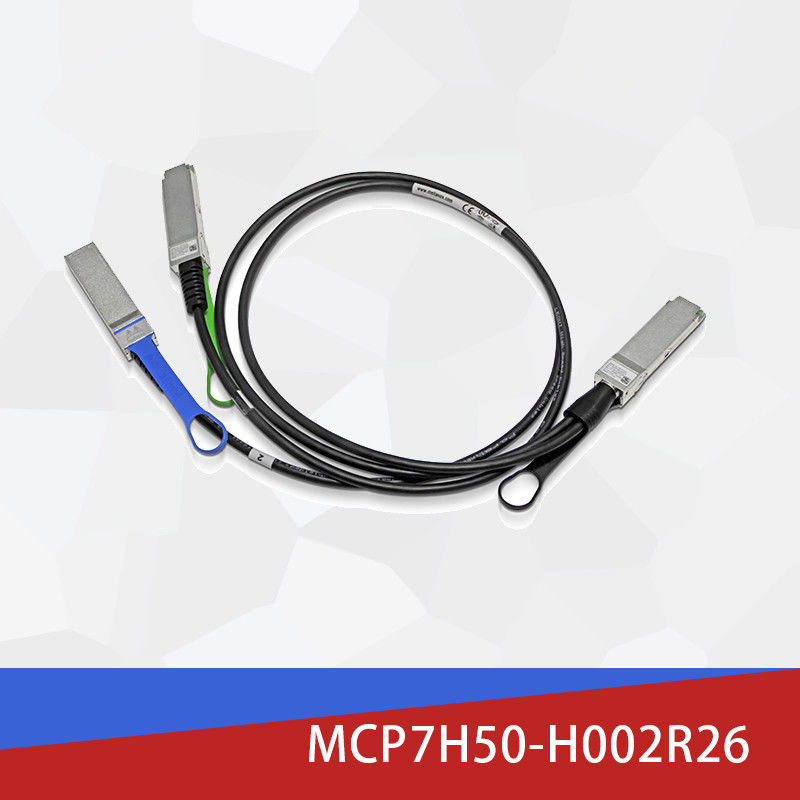

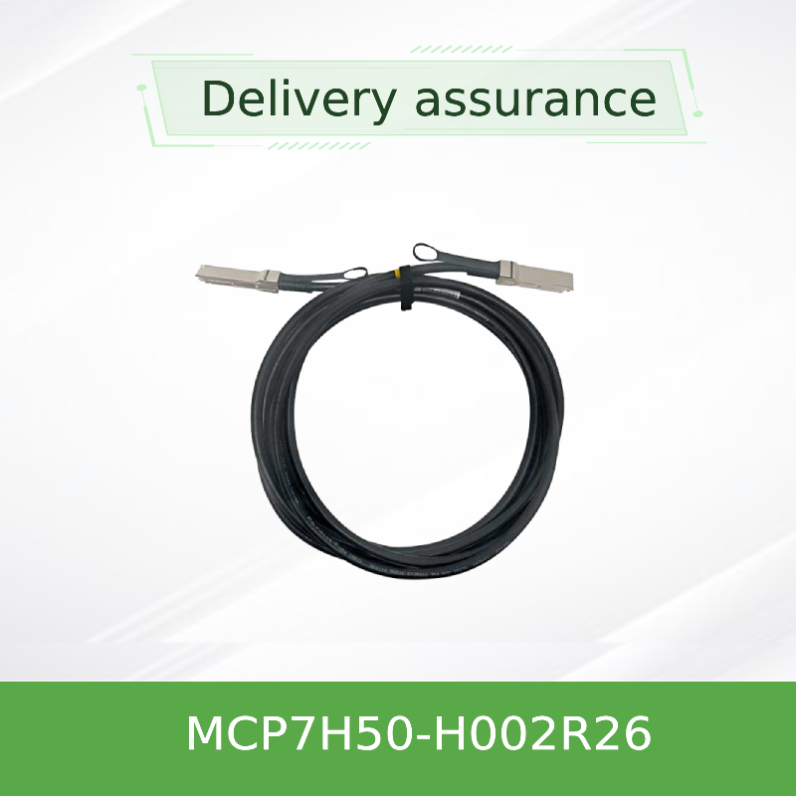

MCP7H50-H002R26 Cable de banda Infini 200Gb/s a 2x100Gb/s 2,0m 26AWG
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP7H50-H002R26 |
| Documento: | MCP7H50-H002R26.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | novo e original | tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 2 metros |
| Nome: | Mellanox DAC Cabo MCP7H50-H002R26 200GB/S A 2X100GB/S 2,0M 26AWG CABO DE REDE InfiniBand | Palavra -chave: | cabo Mellanox DAC |
| Destacar: | MCP7H50-H002R26 Cabo de banda fixa,2.0m Cable Infiniband,26AWG Mellanox Infiniband Cables |
||
Descrição de produto
Mellanox MCP7H50-H002R26: Solução HDR 200G avançada para solução HDR100 dupla
Principais vantagens de desempenho
Eficiência da largura de banda
Dividir 200G HDR em dois canais 100G HDR100 independentes com consumo de energia ativa zero
Integridade superior do sinal
Modulação avançada PAM4 garante uma qualidade de transmissão de dados excepcional com BER melhor que 1E-15
Projeto ecológico
Camisa LSZH (Low Smoke Zero Halogen) e construção sem halogênio para maior segurança
Visão geral técnica
O Mellanox MCP7H50-H002R26 representa uma solução de interconexão sofisticada que serve como uma alternativa de alto desempenho para ascabo de fibra passivaEste divisor de cobre de ligação directa (DAC) converte eficientemente uma única porta HDR InfiniBand de 200 Gb/s em duas conexões HDR100 de 100 Gb/s separadas,fornecimento de centros de dados com um equilíbrio óptimo de desempenho, eficiência energética e rentabilidade para ambientes de rede de alta densidade.
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Modelo de produto | MCP7H50-H002R26 |
| Configuração da taxa de dados | 200G HDR para 2×100G HDR100 |
| Tipo de interconexão | Acoplamento direto de cobre (DAC) |
| Comprimento do cabo | 2 metros (tolerância ± 0,05 m) |
| Interface do conector | QSFP56 a 2×QSFP56 |
| Medidor de fio | 26 AWG |
| Consumo de energia | < 0,1 W (operação passiva) |
| Temperatura de funcionamento | 0°C a 70°C |
| Normas de conformidade | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impedância característica | 100Ω (intervalo de 90-110Ω) |
Implementação de tecnologias avançadas
Esta inovaçãocabo de fibra passivaA alternativa utiliza a tecnologia de modulação PAM4 de ponta de 4 × 50 Gb/s, proporcionando uma integridade excepcional do sinal em todos os canais de transmissão. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, proporcionando uma alternativa robusta aos sistemas tradicionais de fibra óptica.
Metodologia operacional
O MCP7H50-H002R26 funciona como uma ponte eléctrica passiva inteligente,Roteamento eficiente de sinais de alta velocidade a partir de um único conector QSFP56 (suportando 200G HDR) para dois conectores QSFP56 independentes (cada um com suporte a 100G HDR100)Este sofisticadocabo de fibra passivareplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, assegurando uma transmissão de dados fiável.
Aplicações de implantação
Esta solução de interconexão de alta densidade é ideal para os requisitos de infraestrutura moderna:
Redes de Data Center
Arquiteturas de base e conectividade top-of-rack para ambientes de hiperescala
Computação de Alto Desempenho
Interligações de aglomerados para investigação científica e simulações de engenharia
IA e Machine Learning
Conectividade de grupos de formação para estruturas de aprendizagem profunda
Sistemas de armazenamento
Conexões de alta velocidade para soluções de armazenamento SAN e NAS
Diferenciação competitiva
O MCP7H50-H002R26 oferece vantagens significativas em relação aos cabos ópticos ativos e às soluções de cobre da geração anterior:
- Eficiência económica:Proporciona uma redução de custos de aproximadamente 35-45% em comparação com soluções ópticas activas equivalentes
- Optimização de potência:Consome menos de 0,1 W em comparação com 2-3 W para cabos ópticos ativos
- Reliabilidade aumentada:O projeto passivo elimina os pontos de falha associados aos componentes ativos
- Latência reduzida:A transmissão de sinal elétrico oferece uma latência mais baixa do que os sistemas de conversão óptica
- Segurança ambiental:A camisa LSZH e a construção sem halogênio melhoram os padrões de segurança das instalações
- Gestão térmica:A redução do consumo de energia diminui os requisitos de arrefecimento em configurações densas
Serviços de apoio
A Mellanox fornece uma infra-estrutura de suporte abrangente para o MCP7H50-H002R26:
- Garantia limitada de um ano para o material e defeitos de fabrico
- Rede global de apoio técnico com assistência de peritos para os desafios da integração
- Serviços de configuração personalizados para cenários de implantação em larga escala
- Execução de pedidos padrão dentro de 2-3 semanas com opções aceleradas disponíveis
- Serviços de verificação da compatibilidade para ambientes heterogéneos
Perguntas Frequentes
Qual é a distância máxima suportada por esta solução DAC?
O MCP7H50-H002R26 é projetado para aplicações de curto alcance de até 3 metros, tornando-o particularmente adequado para conectividade em escala de rack e rack adjacente em ambientes de data center.
Este cabo é compatível com equipamentos não-Mellanox?
Apesar de otimizado para sistemas Mellanox, estecabo de fibra passivaA alternativa adere aos padrões do setor e é geralmente compatível com equipamentos de outros fornecedores que suportam InfiniBand HDR e interfaces QSFP56 compatíveis.
Que manutenção é necessária para estes cabos?
Como uma solução passiva, o MCP7H50-H002R26 requer manutenção mínima para além da inspeção visual periódica para detectar danos físicos e garantir que os conectores permaneçam limpos e livres de detritos.
Orientações de instalação
Para garantir um desempenho e uma longevidade ótimos:
- Manter um raio mínimo de curva de 34 mm para curvas únicas e 68 mm para curvas repetidas
- Evite curvas afiadas, especialmente perto das interfaces dos conectores onde a tensão é concentrada
- Implementar as precauções adequadas em matéria de DSE durante os procedimentos de manuseio e instalação
- Verificar a compatibilidade com o firmware do sistema host e versões de driver antes da implantação
- Operar estritamente dentro dos intervalos especificados de temperatura (0°C a 70°C) e umidade (5% a 85%)
- Inspecionar regularmente os conectores para detectar detritos ou danos antes da instalação e durante os ciclos de manutenção
