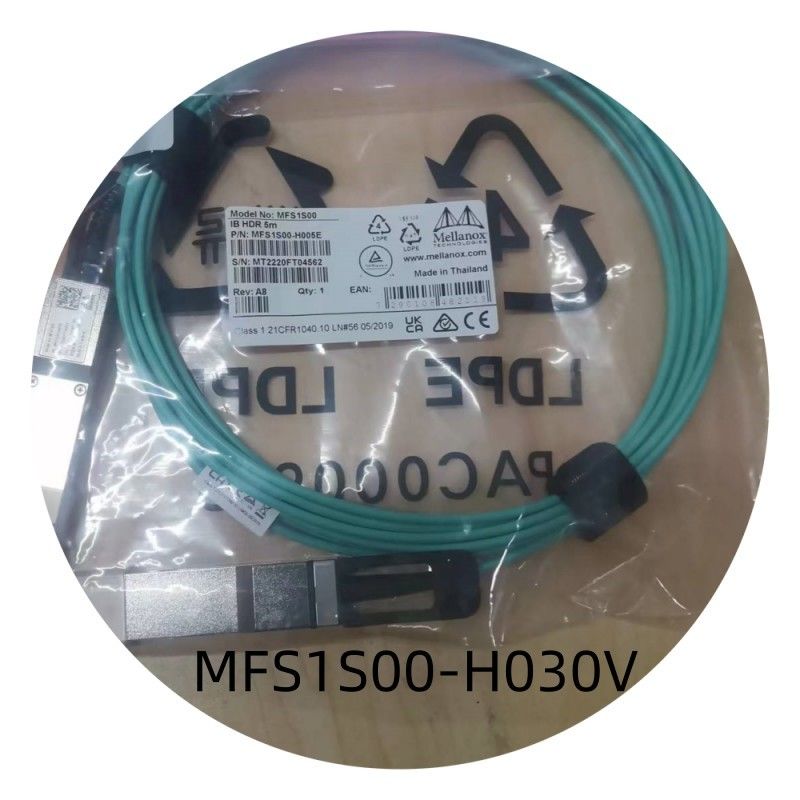

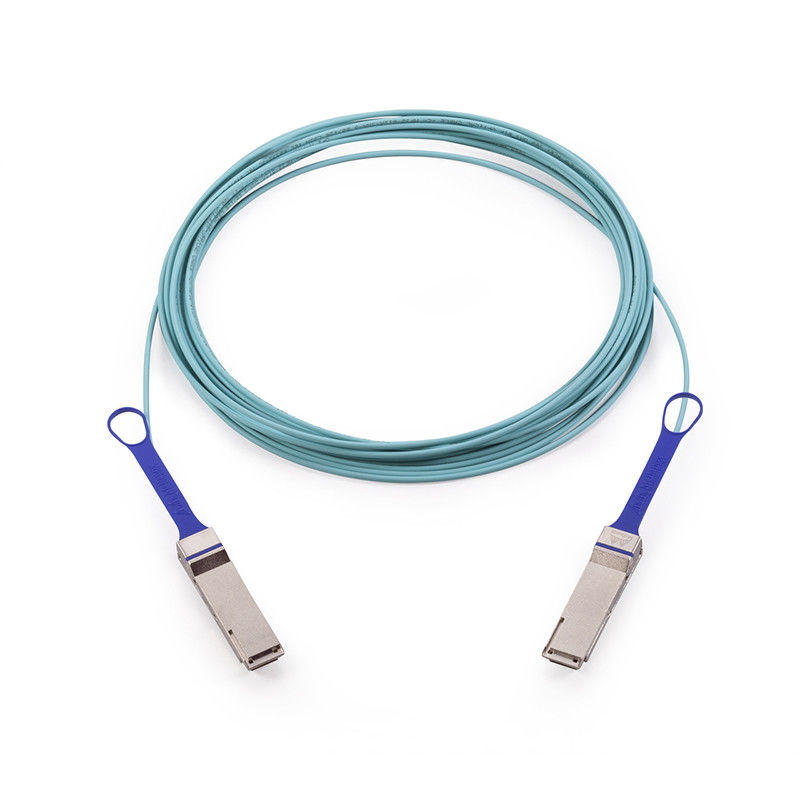

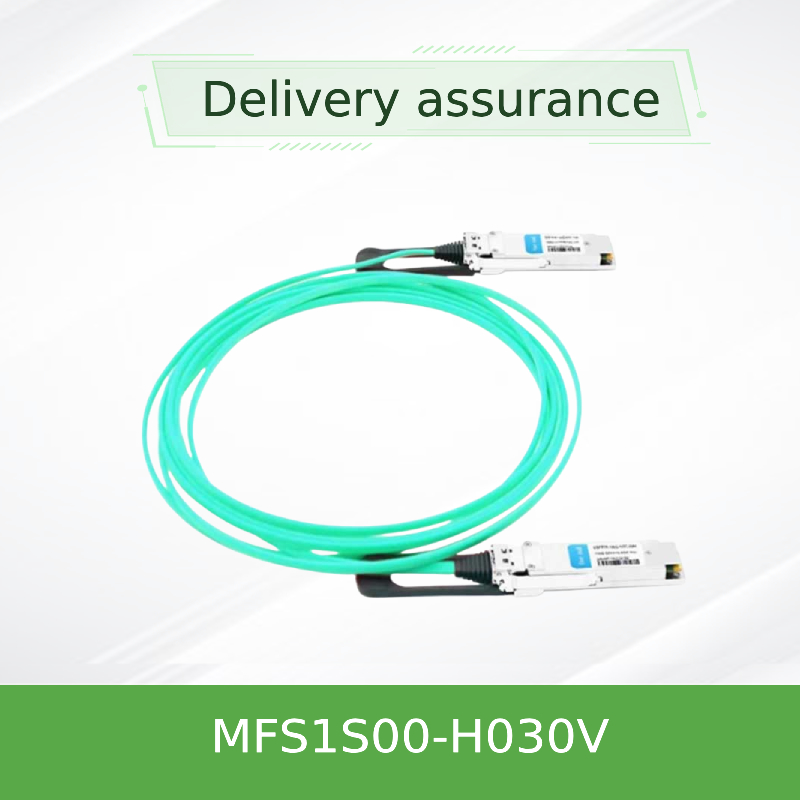

MFS1S00-H030V Cabo Óptico Ativo (AOC) QSFP56 de 200Gb/s

1. Visão Geral do Produto

O NVIDIA® MFS1S00-H030V é um Cabo Óptico Ativo (AOC) QSFP56 de 200Gb/s de alto desempenho, projetado para ambientes de data center e computação de alto desempenho. Ele suporta InfiniBand HDR e 200 Gigabit Ethernet, oferecendo largura de banda excepcional, baixa latência e alcance estendido de até 100 metros. Este cabo de fibra óptica é ideal para interconexões de alta densidade e oferece confiabilidade e eficiência energética superiores.

2. Características Principais

• Suporta 200Gb/s InfiniBand HDR e 200GbE
• Modulação PAM4 de 4x 50Gb/s por faixa
• Fator de forma QSFP56 hot-pluggable
• Alcance de até 100m em fibra multimodo (MMF)
• Baixo consumo de energia: 5,0W típico por extremidade
• Monitoramento de Diagnóstico Digital (DDM) com rastreamento de integridade em tempo real
• Conforme RoHS e protegido contra ESD

3. Tecnologia e Padrões

O MFS1S00-H030V está em conformidade com os padrões da indústria, incluindo SFF-8665 (QSFP56), SFF-8636 (interface de gerenciamento) e InfiniBand HDR. Ele usa tecnologia óptica baseada em VCSEL e suporta modulação PAM4 para transmissão de dados de alta velocidade. Esta alternativa de cabo de fibra passiva oferece integridade de sinal ativa com retiming e equalização integrados.

4. Princípio de Funcionamento

O AOC converte sinais elétricos em sinais ópticos por meio de transmissores VCSEL integrados. Os sinais são transmitidos por fibra multimodo e convertidos de volta em sinais elétricos na extremidade receptora. Cada faixa opera a 50Gb/s usando a codificação PAM4. CDR (Clock and Data Recovery) integrado e equalização programável garantem a integridade do sinal em distâncias maiores.

5. Aplicações

• Clusters InfiniBand HDR de 200G
• Interconexões de switch 200GbE (por exemplo, SN3700 para SN4600)
• Cargas de trabalho de computação de alto desempenho (HPC) e IA
• Arquiteturas spine-leaf de data center
• Redes de área de armazenamento (SAN) e armazenamento conectado à rede (NAS)

6. Especificações e Guia de Seleção

7. Vantagens

• Maior largura de banda e menor latência em comparação com cabos DAC
• Maior alcance do que soluções de cobre passivas
• Melhor imunidade a EMI e menor peso
• Hot-pluggable para fácil implantação e manutenção
• Diagnóstico digital completo para monitoramento proativo

8. Serviço e Suporte

Oferecemos suporte técnico 24 horas por dia, 7 dias por semana, envio para todo o mundo e garantia total. Todos os produtos são testados e garantidos para serem totalmente funcionais. Pedidos em massa personalizados e serviços OEM estão disponíveis.

9. FAQ

P: Qual é a distância máxima suportada?
R: Até 100 metros com fibra multimodo.

P: Este cabo é compatível com switches 100GbE?
R: Sim, ele suporta compatibilidade com versões anteriores com 100GbE usando recursos de seleção de taxa.

P: Ele requer energia externa?
R: Não, ele é alimentado diretamente através da porta QSFP56.

10. Precauções

• Evite dobrar o cabo além de um raio de 30 mm.
• Garantir a proteção ESD durante o manuseio e a instalação.
• Use apenas em ambientes com temperaturas de operação entre 0°C e 70°C.
• Verifique a compatibilidade do sistema host antes da compra.
