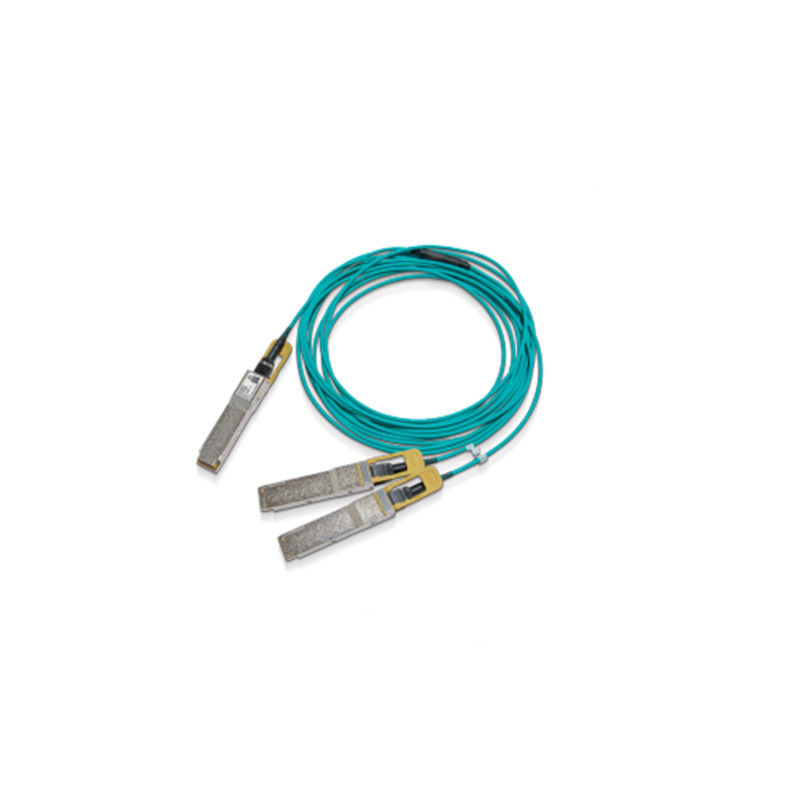

MFS1S50-H005V 200Gb/s QSFP56 a 2x100Gb/s Cable óptico ativo (AOC)

1. Visão geral do produto

O NVIDIA® MFS1S50-H005V é um cabo splitter óptico ativo (AOC) de alto desempenho e custo-benefício projetado para interconexões modernas de data centers.Esta solução inovadora de cabo de fibra óptica converte uma única porta de 200 Gbps em dois canais independentes de 100 Gbps, maximizando a utilização dos portos e reduzindo os custos das infra-estruturas.oferecer uma alternativa fiável às soluções tradicionais de cabos de fibra passiva com desempenho e alcance aprimorados.

2Características principais

• Suporta 200Gb/s InfiniBand HDR e 200GbE para 2x100Gb/s dividindo
• Utiliza modulação PAM4 de 4x50Gb/s por faixa
• Fator de forma QSFP56 ligável a quente para fácil implantação
• Baixo consumo de energia: 4,5 W (200G final), 3,0 W (100G final típico)
• Alcance de até 30 metros sobre fibra multimodo (MMF)
• Conforme as normas SFF-8665, SFF-8636 e RoHS
• Interface integrada de monitorização de diagnóstico digital (DDM)

3Tecnologia e normas essenciais

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementSuporta protocolos IBTA InfiniBand HDR e 200 Gigabit Ethernet, garantindo ampla interoperabilidade.uma vantagem significativa em relação a um cabo de fibra passiva básico.

4Princípio de funcionamento

O cabo funciona como um divisor óptico ativo. A única extremidade 200G QSFP56 recebe um sinal de 200Gb/s, que é então dividido e convertido em dois sinais ópticos 100Gb/s separados.Estes sinais são transmitidos através de fibras internas multimodo para as duas extremidades 100G QSFP56Este processo de conversão ativa, ao contrário de um cabo de fibra passivo que simplesmente transporta um sinal, permite alcançar mais e uma integridade superior do sinal no ambiente do centro de dados.

5. Cenários de aplicação

• Interligação de switches de folha 200G a switches ou servidores de coluna 100G
• Clusters de computação de alto desempenho (HPC) e IA/ML
• Expansão do tecido do centro de dados e segmentação da rede
• Redes de negociação e de dados financeiros de alta frequência
• Infraestrutura de nuvem e centros de dados empresariais

6Especificações e informações de encomenda

Tabela de ordens

7. Vantagens e pontos de venda

• Optimização da densidade do porto:Duplica efetivamente o número de conexões 100G disponíveis a partir de uma única porta de comutação 200G, oferecendo um melhor custo por porta do que usar dois cabos de fibra óptica separados.
• Desempenho superior:O retiming ativo do sinal e a amplificação garantem uma melhor integridade do sinal em distâncias mais longas em comparação com cabos DAC passivos ou um cabo de fibra passiva padrão.
• Latência reduzida:Projetado para transmissão de dados de baixa latência, crítico para aplicações HPC e financeiras.
• Facilidade de utilização:Conectável a quente e flexível, simplificando a gestão de cabos em comparação com alternativas de cobre volumosos.

8Serviços e Apoio

Todos os nossos produtos, incluindo este cabo de fibra óptica de alto desempenho, são garantidos por uma garantia padrão.Nossa equipe de suporte técnico dedicado fornece 24/7 consulta para ajudar com a integração e solução de problemas, assegurando o êxito da sua missão.

9. Perguntas frequentes (FAQ)

P: Este cabo é compatível com o meu switch Mellanox/NVIDIA Spectrum existente?
R: Sim, o MFS1S50-H005V AOC é projetado para interoperabilidade perfeita com os switches NVIDIA Spectrum (como SN3700, SN4600) e outros sistemas Mellanox InfiniBand que suportam taxas HDR.

P: Como é que este cabo óptico ativo difere de um cabo de fibra passivo?
R: Um AOC contém componentes ativos que amplificam e retratan o sinal óptico, permitindo alcanços mais longos (até 30 m com MMF) e melhor integridade do sinal.Um cabo de fibra passiva não tem componentes ativos e é tipicamente usado para distâncias muito mais curtas ou aplicações diferentes.

P: As duas extremidades de 100G podem ser ligadas a interruptores diferentes?
R: Não, ambas as extremidades 100G se originam e são gerenciadas pela única extremidade 200G. Eles são projetados para conectar dois dispositivos separados (por exemplo, dois servidores) a uma porta 200G upstream.

10Precauções

• Assegurar a compatibilidade com as especificações das portas do dispositivo anfitrião (QSFP56, com suporte a HDR/200G).
• Observar o raio de curvatura mínimo (30 mm) durante a instalação para evitar danos às fibras internas.
• Use sempre tampões de proteção contra poeira quando as portas não estiverem em uso.
• Seguir as precauções padrão de descarga electrostática (ESD) durante a manipulação.
• Este equipamento cumpre os limites da Classe A da FCC. A operação em áreas residenciais pode causar interferências.
