Ethernet Mellanox Qsfp DAC Cable MCP1600-C003E30L 100GbE 3m

Mellanox MCP1600-C003E30L 100GbE QSFP28 Cable de cobre de ligação direta

1. Visão geral do produto

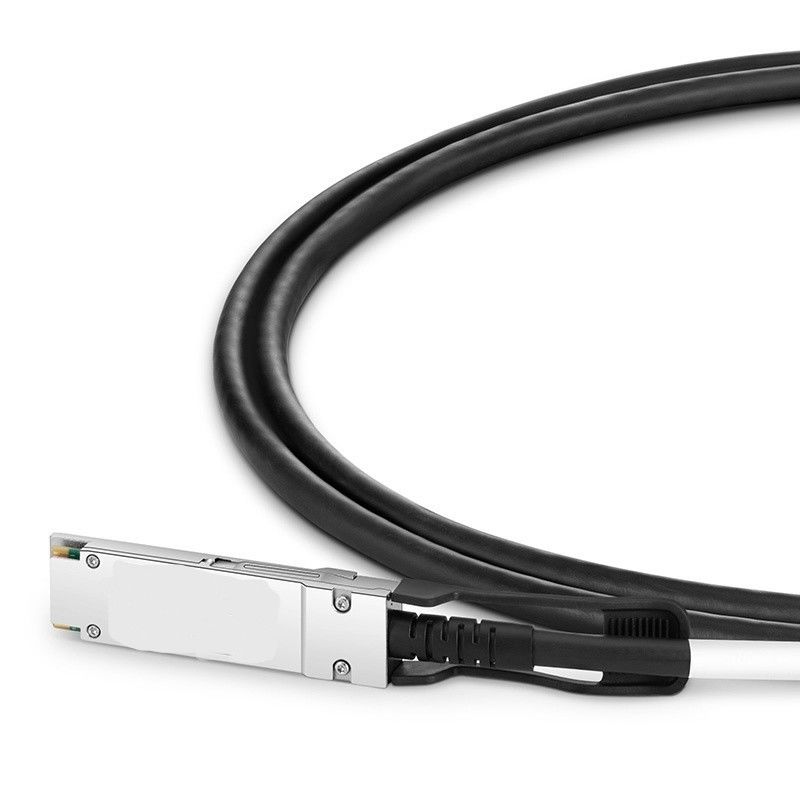

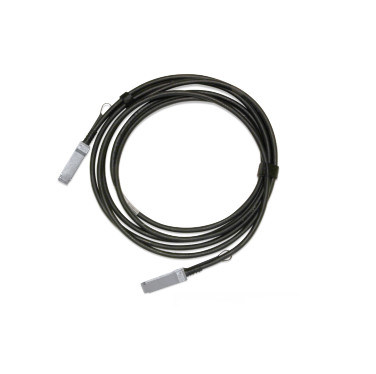

O Mellanox® MCP1600-C003E30L é um cabo QSFP28 Direct Attach Copper (DAC) de 100 Gigabit Ethernet (100GbE) de alto desempenho, projetado para interconexões confiáveis e de curto alcance de data centers.Este conjunto de cabos de cobre passivos de 3 metros fornece uma alternativa eficiente e econômica aos transceptores ópticos, que oferece um desempenho robusto para aplicações de alta largura de banda.cabo de cobre passivoÉ uma solução ideal para interconectar switches, roteadores e servidores dentro de racks ou entre racks adjacentes.

2Características principais

• Suporta taxas de dados de 100GbE (4x25Gbps) para aplicações de alta largura de banda.
• Fator de forma QSFP28 de ligação a quente para fácil instalação e manutenção.
• Baixo consumo de energia (< 0,1 W) para uma maior eficiência energética.
• Compatível com a especificação IEEE 802.3bj CA-25G-L com RS-FEC para alcance prolongado de 3m.
• Possui uma jaqueta Low Smoke Zero Halogen (LSZH) e PCB sem chumbo e sem halogênio para melhorar a segurança.
• Inclui uma interface de gestão I2C compatível com a SFF-8636 para identificação e diagnóstico de dispositivos.
• Projetados para uma integridade superior do sinal com uma impedância característica de 100Ω.

3Tecnologia e normas

Isto...Acoplamento direto de cobreO cabo utiliza tecnologia avançada de sinalização elétrica para atingir altas taxas de transferência de dados.incluindo a SFF-8685 para o fator de forma QSFP28 e a SFF-8636 para a interface de gestãoPara a transmissão de dados sem erros ao longo de seu comprimento de 3 metros, utiliza a correção de erro de Reed-Solomon Forward (RS-FEC) conforme exigido pelo padrão IEEE 802.3bj CA-25G-L.QSFP28 cobre de ligação diretaO cabo é um componente confiável e interoperavel nas redes modernas de data centers.

4Princípio de funcionamento

Ocabo de fibra passivaFunciona através da transmissão de sinais eléctricos directamente através de fios de cobre de dois eixos.Cada extremidade do cabo é terminada com um conector QSFP28 que interage diretamente com a porta do sistema hostO conector abriga um chip EEPROM, que armazena informações vitais do produto, como número de série, fabricante e características do cabo.permitindo a identificação e configuração automáticas. Como umcabo de cobre passivo, não requer retiming de sinal ou componentes ativos, resultando em latência e consumo de energia mínimos, tornando o caminho do sinal excepcionalmente eficiente para transmissão de dados de curta distância.

5. Aplicação e Utilização

O MCP1600-C003E30L é implantado em ambientes de computação de alto desempenho onde a baixa latência e a alta largura de banda são críticas.

• Interconexões do Data Center:Conectar os interruptores ToR (top-of-rack) a interruptores de folha/espinha ou servidores de alta densidade.
• Redes de comércio de alta frequência (HFT):Onde a latência mínima é primordial para os sistemas de transacções financeiras.
• Infraestrutura de nuvem:Construção de redes back-end escaláveis e eficientes para prestadores de serviços em nuvem.
• Núcleo de rede da empresa:Agregação de tráfego nas camadas centrais de grandes redes empresariais.
• Redes de área de armazenamento (SAN):Conectar matrizes de armazenamento a servidores para acesso de dados de alta velocidade.

6Especificações e Guia de Selecção

A tabela a seguir detalha as principais especificações do modelo MCP1600-C003E30L e serve de guia para a seleção em relação a outras variantes.

7. Vantagens e pontos de venda

• Eficiência dos custos:Oferece economias significativas em relação aos cabos ópticos ativos (AOC) e às soluções baseadas em transceptores para distâncias curtas.
• Latência ultra-baixa:O design passivo garante latência próxima de zero, crucial para aplicações sensíveis ao desempenho.
• Alta fiabilidade:Submete-se a testes de produção rigorosos para garantir desempenho superior e durabilidade.
• Projeto ecológico:Construído com materiais LSZH e HF/LF, cumprindo rigorosos padrões ambientais e de segurança.
• Integração perfeita:Empilhável a quente e compatível com os padrões da indústria, garantindo ampla compatibilidade com o equipamento da Mellanox e de outros fornecedores.

8Serviços e Apoio

Este produto é apoiado por uma garantia limitada de 1 ano, cobrindo reparação ou substituição de peças defeituosas.permitir uma entrega rápida para cumprir os prazos urgentes do projetoA nossa equipa de apoio técnico está disponível 24 horas por dia, 7 dias por semana, para fornecer consultoria pré-venda e assistência técnica pós-venda, garantindo uma integração suave na sua infra-estrutura de rede.

9. Perguntas frequentes (FAQ)

P: Qual é a diferença entre os códigos de ligação CA-N e CA-L?
A: CA-N (No-FEC) é para cabos mais curtos (até 2m) sem correção de erro para a frente.permite que o Reed-Solomon FEC (RS-FEC) garanta a integridade do sinal em longas distâncias.

P: Este cabo DAC é compatível com switches não-Mellanox?
R: Embora otimizados para sistemas Mellanox, os cabos QSFP28 DAC são baseados em padrões da indústria e são frequentemente compatíveis com equipamentos de outros grandes fornecedores.Recomendamos verificar a matriz de compatibilidade do interruptor específico.

P: Este cabo passivo requer energia externa?
R: Não. Um cabo de cobre passivo de ligação direta obtém uma potência mínima (< 0,1 W) diretamente da porta anfitriã e não possui componentes ativos, o que leva ao seu baixo consumo de energia.

P: Qual é o raio de curvatura mínimo para este cabo?
R: O raio de curvatura mínimo para uma única curvatura não repetitiva é 5x o diâmetro do cabo (35,5 mm para 30AWG).manter um raio de curvatura de 10x o diâmetro do cabo (71 mm).

10Precauções

• Compatibilidade:Verifique a compatibilidade com o seu interruptor específico e configuração de porta antes de comprar.
• Manipulação:Evitar curvas afiadas para além do raio de curva mínimo especificado para evitar danos aos condutores internos.
• Condições ambientais:Operar e armazenar dentro dos intervalos especificados de temperatura (0°C a 70°C) e umidade (5% a 85% sem condensação).
• Descarga eletrostática (ESD):Utilize sempre uma pulseira ESD ao manipular os conectores dos cabos para evitar danos estáticos aos componentes sensíveis.
• Instalação:Certifique-se de que o sistema está desligado ou que a porta suporta a ligação a quente antes de inserir ou retirar o cabo.
