cabo MCP7H50-H002R26 MCP7H50-V0xxR QSFP56 de 2m HDR100 Mellanox DAC Cable Direct Attach Fiber
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP7H50-H002R26 |
| Documento: | MCP7H50-H002R26.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | novo e original | Disponibilidade: | Estoque |
|---|---|---|---|
| Tempo de garantia: | 1 ano | tecnologia: | Infiniband |
| Velocidade máxima: | HDR a 2xHDR100 | Taxa de dados: | 200Gb/s a 100Gb/s |
| Tensão de fornecimento: | -0,3 ~ 3,6V | Tensão de entrada de dados: | -0,3 ~ 3.465V |
| Controle de tensão de entrada: | -0,3 ~ 4.0V | Limiar de dano: | 3.4DBM |
| Destacar: | 2m Mellanox DAC Cable,HDR100 Mellanox DAC Cable,cabo direto da fibra do anexo de 2m |
||
Descrição de produto

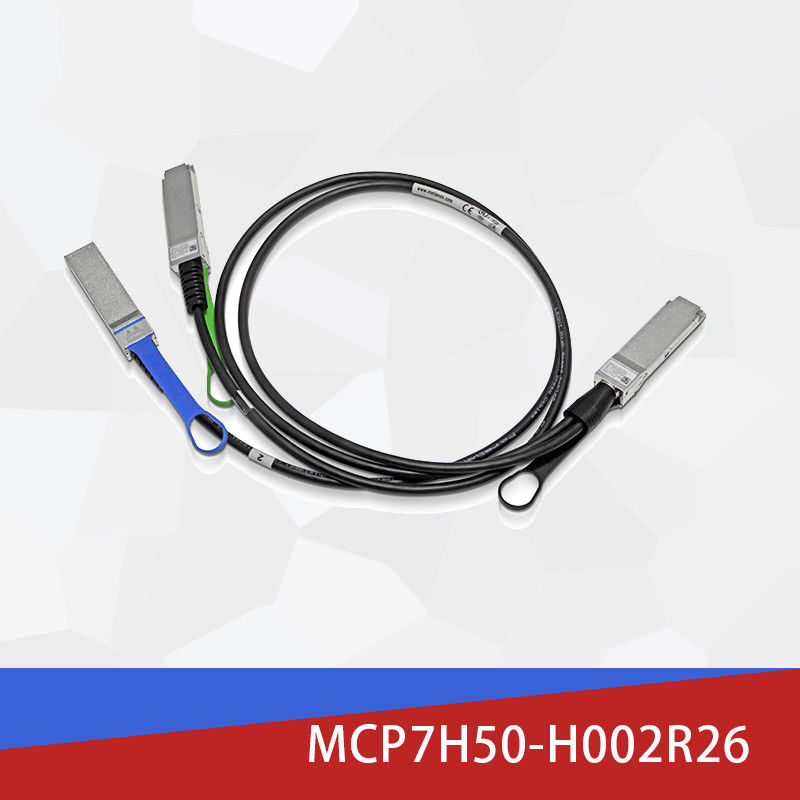

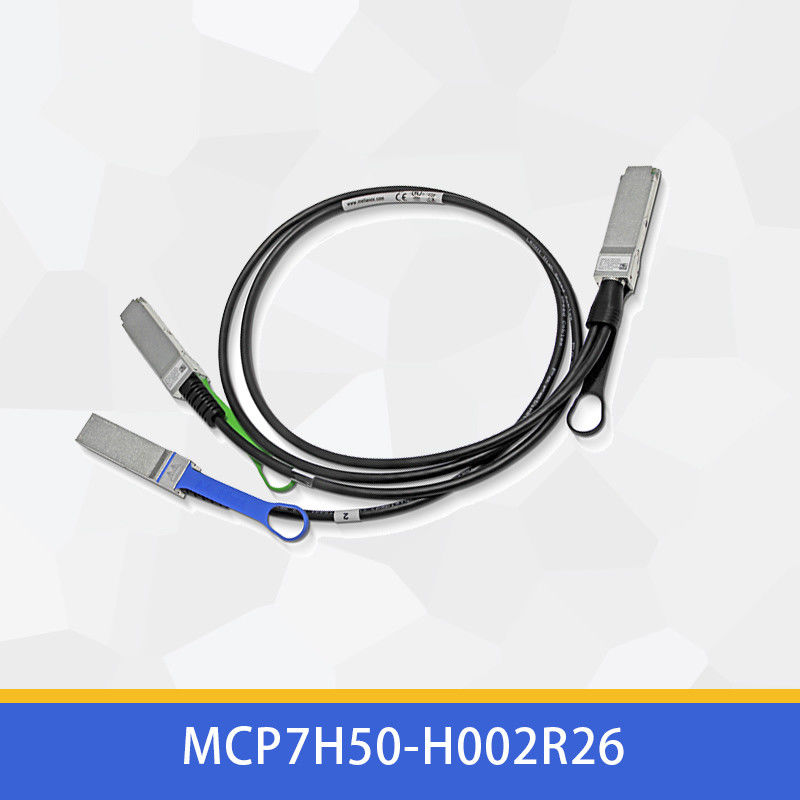

Mellanox MCP7H50-H002R26: Cabo DAC Breakout de 200G HDR para Dual 100G HDR100
Destaques de Desempenho
Otimização da Largura de Banda
Divide eficientemente a largura de banda de 200G HDR em dois canais independentes de 100G HDR100 com zero necessidade de energia ativa
Integridade Avançada do Sinal
A tecnologia de modulação PAM4 garante uma transmissão de dados excepcional com BER melhor que 1E-15
Visão Geral do Produto
O Mellanox MCP7H50-H002R26 é uma solução breakout Direct Attach Copper (DAC) de alto desempenho que serve como uma alternativa superior aos cabos de fibra passivos tradicionais. Esta interconexão inovadora converte eficientemente uma única porta InfiniBand HDR de 200 Gb/s em duas conexões HDR100 de 100 Gb/s independentes, oferecendo aos data centers uma combinação ideal de desempenho, eficiência energética e custo-benefício para ambientes de rede de alta densidade.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | MCP7H50-H002R26 |
| Configuração da Taxa de Dados | 200G HDR para 2×100G HDR100 |
| Tipo de Interconexão | Direct Attach Copper (DAC) |

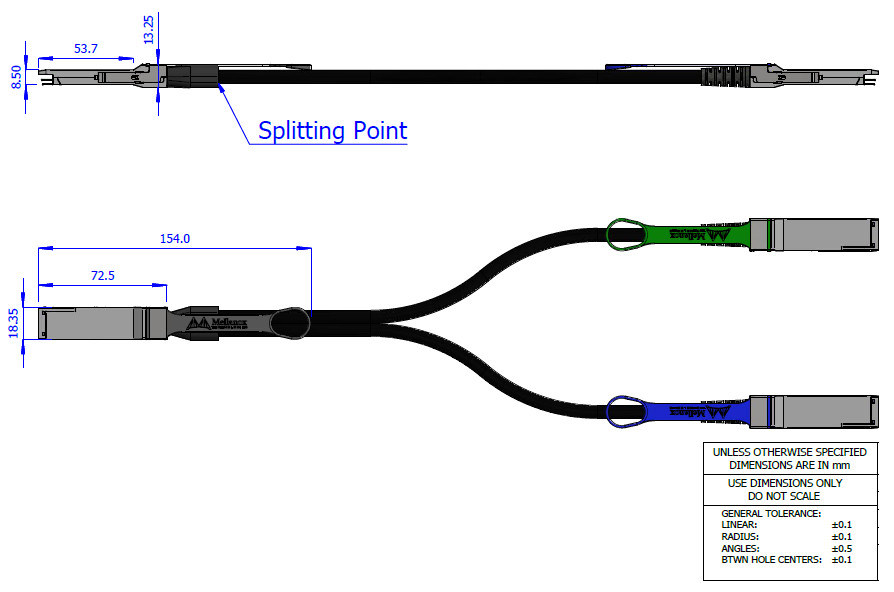

| Comprimento do Cabo | 2 metros (±0,05m de tolerância) |
| Interface do Conector | QSFP56 para 2×QSFP56 |
| Bitola do Fio | 26 AWG |
| Consumo de Energia | <0,1W (operação passiva) |
| Temperatura de Operação | 0°C a 70°C |
| Padrões de Conformidade | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impedância Característica | 100Ω (faixa de 90-110Ω) |
Implementação da Tecnologia
Esta avançada alternativa aos cabos de fibra passivos utiliza tecnologia de modulação PAM4 4×50Gb/s sofisticada, oferecendo integridade de sinal excepcional em todos os canais de transmissão. A solução está em total conformidade com os padrões IBTA (InfiniBand Trade Association) HDR e incorpora as especificações SFF-8665 e SFF-8636 para integração perfeita e gerenciamento abrangente via interface I²C, fornecendo uma alternativa robusta aos sistemas de fibra óptica tradicionais.
Metodologia Operacional
O MCP7H50-H002R26 funciona como uma ponte elétrica passiva inteligente, roteando eficientemente sinais de alta velocidade de um único conector QSFP56 (suportando 200G HDR) para dois conectores QSFP56 independentes (cada um suportando 100G HDR100). Esta sofisticada substituição de cabos de fibra passivos mantém uma integridade de sinal excepcional por meio de condutores de cobre com impedância combinada de precisão (impedância característica de 100Ω) e tecnologias de blindagem avançadas que minimizam efetivamente a diafonia e a interferência eletromagnética, garantindo uma transmissão de dados confiável.
Ambientes de Aplicação
Esta solução de interconexão de alta densidade é ideal para os requisitos de infraestrutura moderna:
Redes de Data Center
Arquiteturas spine-leaf e conectividade top-of-rack para ambientes de hiperescala
Computação de Alto Desempenho
Interconexões de cluster para pesquisa científica e simulações de engenharia
IA e Aprendizado de Máquina
Conectividade de cluster de treinamento para estruturas de aprendizado profundo
Sistemas de Armazenamento
Conexões de alta velocidade para soluções de armazenamento SAN e NAS
Vantagens Competitivas
O MCP7H50-H002R26 oferece vantagens significativas sobre cabos ópticos ativos e soluções de cobre da geração anterior:
- Eficiência Econômica: Fornece aproximadamente 35-45% de redução de custos em comparação com soluções ópticas ativas equivalentes
- Otimização de Energia: Consome menos de 0,1W em comparação com 2-3W para cabos ópticos ativos
- Confiabilidade Aprimorada: O design passivo elimina pontos de falha associados a componentes ativos
- Latência Reduzida: A transmissão de sinal elétrico oferece menor latência do que os sistemas de conversão óptica
- Segurança Ambiental: A capa LSZH e a construção livre de halogênio melhoram os padrões de segurança das instalações
- Gerenciamento Térmico: O consumo reduzido de energia diminui os requisitos de resfriamento em configurações densas
Serviços de Suporte
A Mellanox oferece uma infraestrutura de suporte abrangente para o MCP7H50-H002R26:
- Garantia limitada de hardware de 1 ano cobrindo defeitos de materiais e fabricação
- Rede global de suporte técnico com assistência especializada para desafios de integração
- Serviços de configuração personalizada para cenários de implantação em larga escala
- Cumprimento de pedidos padrão em 2-3 semanas com opções aceleradas disponíveis
- Serviços de verificação de compatibilidade para ambientes heterogêneos
Perguntas Frequentes
Qual a distância máxima que esta solução DAC suporta?
O MCP7H50-H002R26 foi projetado para aplicações de curto alcance de até 3 metros, tornando-o particularmente adequado para conectividade em escala de rack e rack adjacente em ambientes de data center.
Este cabo é compatível com equipamentos que não são da Mellanox?
Embora otimizado para sistemas Mellanox, esta alternativa aos cabos de fibra passivos adere aos padrões da indústria e é geralmente compatível com equipamentos de outros fornecedores que suportam InfiniBand HDR e interfaces QSFP56 compatíveis.
Que manutenção é necessária para estes cabos?
Como uma solução passiva, o MCP7H50-H002R26 requer manutenção mínima além da inspeção visual periódica para danos físicos e garantir que os conectores permaneçam limpos e livres de detritos.
Diretrizes de Instalação
Para garantir o desempenho e a longevidade ideais:
- Mantenha um raio de curvatura mínimo de 34 mm para dobras únicas e 68 mm para dobras repetidas
- Evite dobras acentuadas, particularmente perto das interfaces dos conectores, onde o estresse é concentrado
- Implemente as precauções ESD adequadas durante os procedimentos de manuseio e instalação
- Verifique a compatibilidade com as versões de firmware e driver do sistema host antes da implantação
- Opere estritamente dentro das faixas de temperatura (0°C a 70°C) e umidade (5% a 85%) especificadas
- Inspecione regularmente os conectores em busca de detritos ou danos antes da instalação e durante os ciclos de manutenção
