Cabo DAC Mellanox IB EDR de 100 Gb MCP1600-E003E26 MCP1600-E0xxxE QSFP28 3m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | novo e original | tecnologia: | Infiniband |
|---|---|---|---|
| Velocidade máxima: | Edr | Taxa de dados: | 100 GB/S. |
| Humidade relativa de funcionamento: | 5~85% | Temperatura do caso operacional: | 0 ~ 70 ° C. |
| Atraso de propagação: | 4.5ns/m | Temperatura de armazenamento: | -40 ~ 85 ° C. |
| Destacar: | EDR Mellanox DAC Cable,1m Mellanox DAC Cable,cabo do sfp do dac de 1m |
||
Descrição de produto

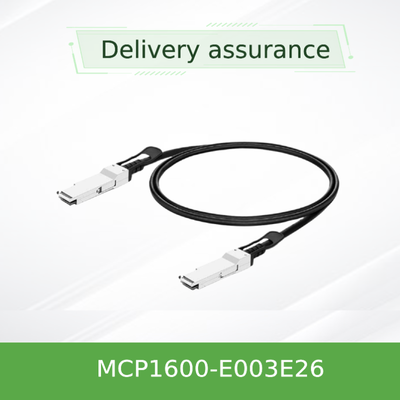

MCP1600-E003E26 100Gb/s QSFP28 Cable de cobre de ligação directa
1. Visão geral do produto
O Mellanox MCP1600-E003E26 é uma solução de cabo de cobre de ligação direta passivo (DAC) de alta largura de banda projetada para aplicações EDR InfiniBand e Ethernet de 100Gb / s.Este cabo de fibra passiva de 3 metros fornece um, uma opção de conectividade de baixo consumo para ligações de data center de curto alcance.Proporciona um equilíbrio óptimo entre desempenho e custo-eficácia para implantações de redes de alta densidade.
2Características principais
- Suporta velocidades de dados de até 100 Gb/s (4×25 Gb/s)
- Consumo de energia ultra-baixo: < 0,1 W
- Fator de forma QSFP28 trocável a quente
- Conforme as normas SFF-8685, SFF-8636 e RoHS
- Colete LSZH (Low Smoke Zero Halogen) para maior segurança
- Construção de PCB sem chumbo e sem halogênio
- Espessura 26AWG para uma integridade óptima do sinal a uma distância de 3 m
3Tecnologia e normas
Este cabo de fibra passiva de alto desempenho adere a vários padrões da indústria, incluindo SFF-8685 para especificações mecânicas e SFF-8636 para interface de gerenciamento I2C.Suporta ambos os protocolos InfiniBand EDR e Ethernet, assegurando uma ampla compatibilidade com os interruptores e adaptadores Mellanox, bem como com hardware de terceiros.com uma capacidade de transmissão de dados de 25 Gb/s,.
4Princípio de funcionamento
O MCP1600-E003E26 funciona como uma interconexão elétrica passiva entre as portas QSFP28, transmitindo sinais diretamente através de condutores de cobre sem exigir retiming ou amplificação do sinal.A EEPROM integrada armazena informações essenciais sobre os produtos, acessível através da interface I2C do sistema anfitrião, permitindo a funcionalidade plug-and-play e o reconhecimento automático do sistema.
5. Aplicações
Ideal para centros de dados modernos, clusters de computação de alto desempenho (HPC) e ambientes de rede corporativa.
- Top-of-rack (ToR) para conexões de servidor
- Interconexões de comutação
- Redes de área de armazenamento (SAN) e armazenamento ligado à rede
- Infraestrutura de negociação de alta frequência
- Aglomerados de IA e aprendizagem de máquina
6Especificações
| Parâmetro | Valor |
|---|---|
| Taxa de dados | 100 Gb/s |
| Duração | 3 m |
| Diâmetro do cabo | 26 AWG |
| Tipo de conector | QSFP28 |
| Temperatura de funcionamento | 0°C a 70°C |
| Consumo de energia | < 0,1 W |
| Radius de curvatura mínimo | 94 mm (repetitivo), 47 mm (single) |
| Taxa de erro de bits | < 1E-15 com sistemas Mellanox |
7. Vantagens
- Significativamente menor latência e consumo de energia em comparação com os cabos ópticos ativos
- Durabilidade superior com desempenho de raio de curva otimizado
- Excelente integridade do sinal com um BER superior a 1E-15
- Solução rentável para aplicações de curto alcance até 3 metros
- Testes de produção rigorosos garantem um desempenho confiável fora da caixa
8Serviços e Apoio
Todos os produtos de cabo de cobre passivo Mellanox incluem uma garantia de hardware limitada de 1 ano.Preços de volume disponíveis para grandes implantações e contratos empresariais.
9Perguntas Frequentes
P: O MCP1600-E003E26 é compatível com switches Ethernet de 100GbE?
R: Sim, este cabo de fibra passiva é compatível com switches EDR de 100GbE e InfiniBand que suportam portas QSFP28.
P: Qual é a distância efectiva máxima para este cabo DAC?
R: Este cabo passivo de fixação direta é otimizado para um desempenho fiável a distâncias de até 3 metros.
P: Este cabo requer energia externa ou refrigeração?
R: Não, este é um cabo passivo de ligação direta que tira energia mínima da porta anfitriã e não requer resfriamento ativo.
P: Posso usar este cabo para equipamentos não-Mellanox?
R: Embora otimizado para sistemas Mellanox, este cabo de cobre passivo é geralmente compatível com as portas QSFP28 de outros fornecedores, embora recomendemos verificar as especificações de compatibilidade.
10Precauções
- Não exceder o raio de curvatura mínimo de 10x o diâmetro do cabo perto dos conectores
- Garantir que a temperatura de funcionamento (0°C a 70°C) e a umidade (5% a 85%) permanecem dentro dos intervalos especificados
- Verificar a compatibilidade com as especificações do hardware host antes da instalação
- Evite curvas ou torções agudas durante a instalação para evitar danos internos
- Utilize precauções adequadas em matéria de ESD ao manipular
