Especificações de produto de MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Introdução

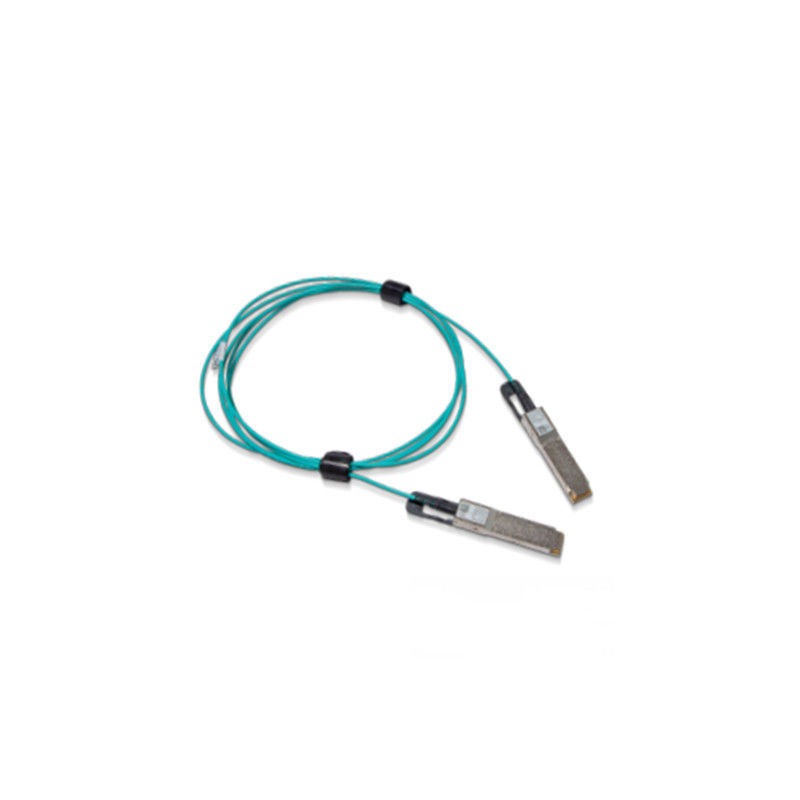

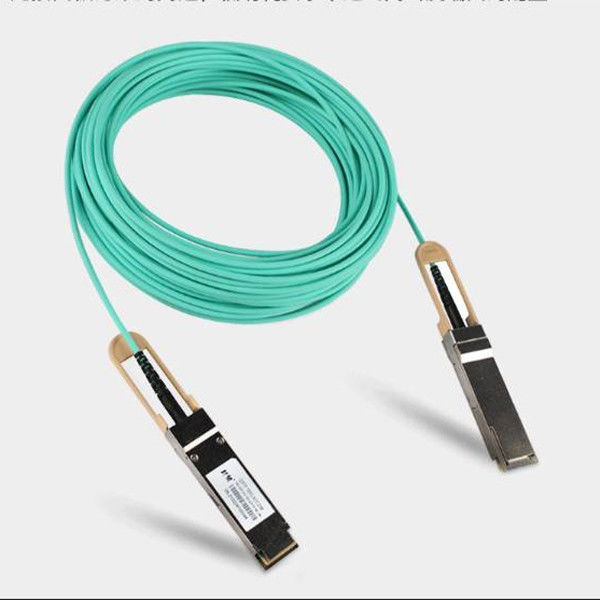

O NVIDIA® MFS1S00 é (laser Superfície-se emitindo da cavidade vertical) um cabo ótico ativo VCSEL-baseado QSFP56 (AOC) projetado para o uso em sistemas de 200Gb/s InfiniBand (IB) HDR (taxa de dados alta).

O MFS1S00 AOC oferece a densidade e o configurability portuário alto, e um alcance muito mais longo do que cabos de cobre passivos nos centros de dados. Desde que o AOC é pluggable quente, é fácil instalar e substituir.

O MFS1S00 tem um porto SFF-8665 QSFP56 complacente padrão no lado elétrico para o sistema de anfitrião. Contém quatro transceptores óticos das fibras do multi-modo (MMF) pela extremidade, cada um que opera-se em taxas de dados até de 50Gb/s.

O MFS1S00 oferece o retiming selecionável pela pista para ambos seus transmissores óticos e receptores até as taxas 50Gb/s.

As soluções originais do cabo da qualidade de Nvidia fornecem a conectividade poder-eficiente para o centro de dados interconectam. Permite uma largura de banda mais alta do porto, uma densidade e um configurability a baixo custo, e exigência de poder reduzida nos centros de dados. Os testes de produção rigorosos asseguram a melhores experiência, desempenho e durabilidade da instalação da para fora---caixa.

Características chaves
Apoios IBTA IB HDR
Até 200Gb/s
modulação de 4x 50Gb/s PAM4
Amplitude e pre-ênfase programáveis da saída de Rx
Porto SFF-8665 QSFP56 complacente
Única fonte de alimentação 3.3V
consumo de potência 5.0W (tipo., cada extremidade, com retiming)
Comprimento de até 100m
Pluggable quente
RoHS complacente
Relação complacente da gestão de SFF-8636 I2C
Aplicações
Sistemas dos apoios 200Gb InfiniBand HDR
Apoia 200 GbE entre os interruptores SN3700 e SN4600

Características chaves
Alcances de 30 a 100 medidores
A relação ótica a mais barata, baixo-poder-consumindo
Um conjunto de cabo completo sem conectores óticos
Disponível nas mesmas configurações que cabos de DAC
Produto 25/50/100/200/400G extensivo que oferece para cada necessidade
Testado e certificado em sistemas de NVIDIA GPU, de DGX™, de EGX™, e de DPU

Benefícios
O cabo fino da fibra permite refrigerar máximo do fluxo de ar
O peso leve permite corridas densas da fibra com apoio mínimo
Nenhum conector ótico de MPO aumenta a confiança e reduz a manutenção
Projetado e fabricado pelo sistema ótico de LinkX
fábrica de 100 por cento testada no interruptor vivo e em sistemas GPU-baseados
Projetou ir além dos padrões das JUJUBAS da indústria de IEEE para a operação segura sob condições operacionais ásperas

Informação pedindo

Especificações máximas absolutas

As avaliações máximas absolutas são aquelas além de que dano ao dispositivo pode ocorrer.

A operação prolongada entre as especificações operacionais e as avaliações máximas absolutas não é pretendida e pode causar a degradação permanente do dispositivo.

Especificações ambientais

Esta tabela mostra as especificações ambientais para o produto.

Especificações operacionais

Esta seção mostra a escala dos valores para a operação normal. A filtração da fonte de alimentação da placa do anfitrião deve ser projetada como recomendado nas especs. do comitê de SFF.

1. O readout interno da temperatura com DDMI até de 75°C é permitido.

Especificações elétricas

Notas:

• Os domínios múltiplos do pulso de disparo são apoiados somente no linha-lado Rx. O lado Rx do anfitrião apoia um único domínio do pulso de disparo somente.
• O fechamento dos CDR de QSFP Tx pode somente ocorrer se a pista 1 de Tx está transmitindo dados
• Interoperabilidade

Para as configurações testadas com o AOCs, refira por favor o relatório nivelado da qualificação do produto do sistema (SLP).

Rate Select

O AOC apoia a taxa seleta, que é controlada escrevendo aos registros 0x57-0x58. Dois bocados são atribuídos para cada pista do receptor no byte 0x57 (87dec, Rxn_Rate_Select) e nos dois bocados para cada pista do transmissor no byte 0x58 (88dec, Txn_Rate_Select) para especificar até quatro bitrates, como definido no Rev SFF-8636 2.9.2 CODIFICAÇÕES da tabela 6-5 XN_RATE_SELECT. Todas as quatro pistas são exigidas para ter o mesmo valor seleto da taxa.

A tabela abaixo especifica a taxa para cada ajuste seleto da taxa.

Rate Select Encodings

Especificações mecânicas



FAQ

Q1.What pode você comprar de nós?

: Mellanox, Aruba, Rukus, produtos extremos do tipo, incluindo interruptores, placas de rede, cabos, acesso

Ponto, etc.

Q2.How sobre a data de entrega?

: Toma geralmente 3-5 dias de trabalho. Para modelos específicos, contacte-nos por favor para verificar o estoque. Na extremidade,

a consulta real prevalecerá. Nós faremos nosso melhor para entregar o mais cedo possível.

Q3.What é seus termos de garantia?

: Nós fornecemos 12 meses de tempo da garantia.

Q4.How sobre o método de envio?

: Nós usamos Fedex/DHL/UPS/TNT e outras expedições do ar, expedições do mar são igualmente praticáveis. Em um exprime,

nós poderíamos fazer todas as expedições que você quis.

Q5.Can eu obtenho algumas amostras?

: Sim, a ordem da amostra está disponível para a verificação da qualidade e o teste do mercado. Você precisa somente de pagar o custo da amostra

e custo expresso.

Q6.What são suas forças do núcleo?

: Produtos First-hand da fonte, os originais e os novos com o preço favorável e o pós-venda perfeito.
