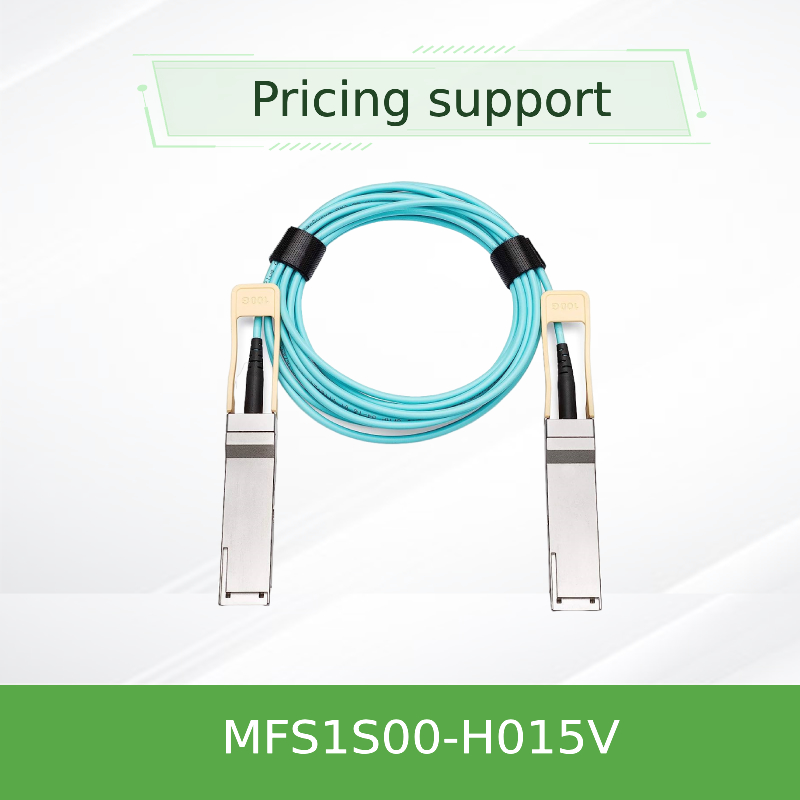

Especificações de produto de MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Introdução

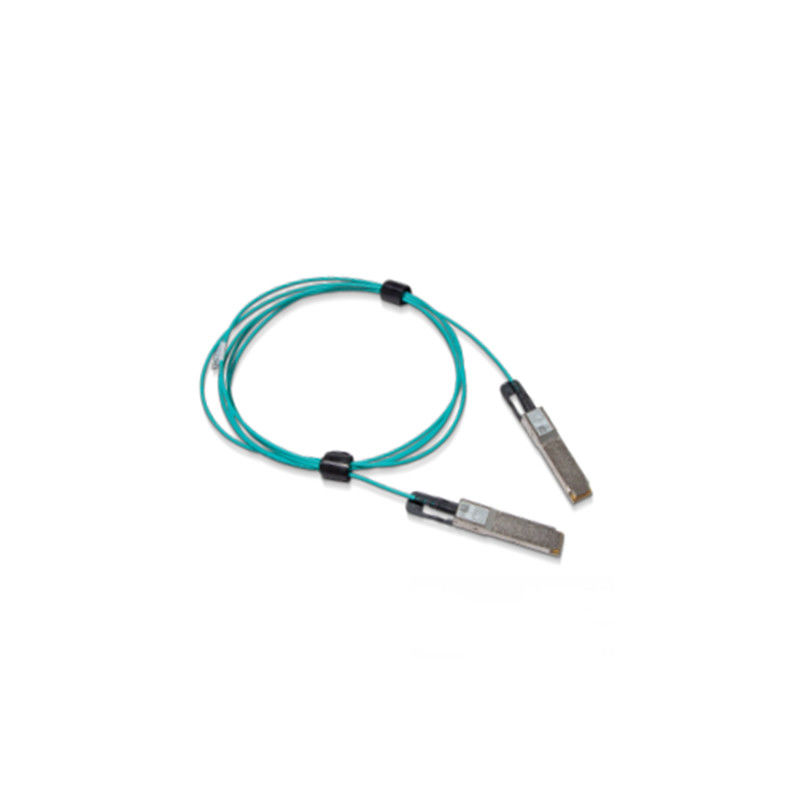

O NVIDIA® MFS1S00 é (laser Superfície-se emitindo da cavidade vertical) um cabo ótico ativo VCSEL-baseado QSFP56 (AOC) projetado para o uso em sistemas de 200Gb/s InfiniBand (IB) HDR (taxa de dados alta).

O MFS1S00 AOC oferece a densidade e o configurability portuário alto, e um alcance muito mais longo do que cabos de cobre passivos nos centros de dados. Desde que o AOC é pluggable quente, é fácil instalar e substituir.

O MFS1S00 tem um porto SFF-8665 QSFP56 complacente padrão no lado elétrico para o sistema de anfitrião. Contém quatro transceptores óticos das fibras do multi-modo (MMF) pela extremidade, cada um que opera-se em taxas de dados até de 50Gb/s.

O MFS1S00 oferece o retiming selecionável pela pista para ambos seus transmissores óticos e receptores até as taxas 50Gb/s.

As soluções originais do cabo da qualidade de Nvidia fornecem a conectividade poder-eficiente para o centro de dados interconectam. Permite uma largura de banda mais alta do porto, uma densidade e um configurability a baixo custo, e exigência de poder reduzida nos centros de dados. Os testes de produção rigorosos asseguram a melhores experiência, desempenho e durabilidade da instalação da para fora---caixa.

Características chaves
Apoios IBTA IB HDR
Até 200Gb/s
modulação de 4x 50Gb/s PAM4
Amplitude e pre-ênfase programáveis da saída de Rx
Porto SFF-8665 QSFP56 complacente
Única fonte de alimentação 3.3V
consumo de potência 5.0W (tipo., cada extremidade, com retiming)
Comprimento de até 100m
Pluggable quente
RoHS complacente
Relação complacente da gestão de SFF-8636 I2C
Aplicações
Sistemas dos apoios 200Gb InfiniBand HDR
Apoia 200 GbE entre os interruptores SN3700 e SN4600

Informação pedindo

Especificações máximas absolutas

As avaliações máximas absolutas são aquelas além de que dano ao dispositivo pode ocorrer.

A operação prolongada entre as especificações operacionais e as avaliações máximas absolutas não é pretendida e pode causar a degradação permanente do dispositivo.

Especificações ambientais

Esta tabela mostra as especificações ambientais para o produto.

Especificações operacionais

Esta seção mostra a escala dos valores para a operação normal. A filtração da fonte de alimentação da placa do anfitrião deve ser projetada como recomendado nas especs. do comitê de SFF.

1. O readout interno da temperatura com DDMI até de 75°C é permitido.

Especificações elétricas

Notas:

• Os domínios múltiplos do pulso de disparo são apoiados somente no linha-lado Rx. O lado Rx do anfitrião apoia um único domínio do pulso de disparo somente.
• O fechamento dos CDR de QSFP Tx pode somente ocorrer se a pista 1 de Tx está transmitindo dados
• Interoperabilidade

Para as configurações testadas com o AOCs, refira por favor o relatório nivelado da qualificação do produto do sistema (SLP).

Rate Select

O AOC apoia a taxa seleta, que é controlada escrevendo aos registros 0x57-0x58. Dois bocados são atribuídos para cada pista do receptor no byte 0x57 (87dec, Rxn_Rate_Select) e nos dois bocados para cada pista do transmissor no byte 0x58 (88dec, Txn_Rate_Select) para especificar até quatro bitrates, como definido no Rev SFF-8636 2.9.2 CODIFICAÇÕES da tabela 6-5 XN_RATE_SELECT. Todas as quatro pistas são exigidas para ter o mesmo valor seleto da taxa.

A tabela abaixo especifica a taxa para cada ajuste seleto da taxa.

Rate Select Encodings

Especificações mecânicas

Um terço dos 30 milhão servidores do centro de dados enviados todos os anos são consumidos que correm a pilha software-definida do centro de dados. As empresas precisam de evoluir sua infraestrutura de rede a fim apoiar a quantidade exponencialmente crescente de processo de dados causada por cargas de trabalho modernas do centro de dados.

A necessidade da segurança e do Visibility.The da rede inteira para dados está conduzindo um ambiente de rede cada vez mais distribuído e complexo que faz o visualização e o isolamento dos dados funcionalidades essenciais da segurança para cada centro de dados.

Nossas soluções dos trabalhos em rede para aumentar a segurança, simplificam a automatização do centro de dados, e permitem a visibilidade completa a sua rede.

As soluções completas empilham Provider.We para fornecer um sistema de balcão único para trabalhos em rede. Do hardware (os interruptores, NIC, interconectam) ao software (ósmio, gestão, firmware) e apoie, nosso portfólio largo encontrará suas necessidades dos trabalhos em rede. Além da rede, nosso ecossistema assegura a compatibilidade com outros produtos de NVIDIA, assim como as ofertas dos sócios e dos OEMs chaves.
