NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Switch ¢ 36-Port EDR, 7.2Tb/s, 1U, P2C Airflow, gerenciado externamente
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MSB7800-ES2F |
| Documento: | MSB7800.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Marca: | Mellanox | Número do modelo: | MSB7800-ES2F |
|---|---|---|---|
| Velocidade: | 100Gb/s pelo porto | Portas: | 36 x Qsfp28 |
| Nome: | Alta velocidade do interruptor da rede IB Mellanox 100gb de MSB7800-ES2F no centro da data | Palavra-chave: | Switch de rede Mellanox |
Descrição de produto

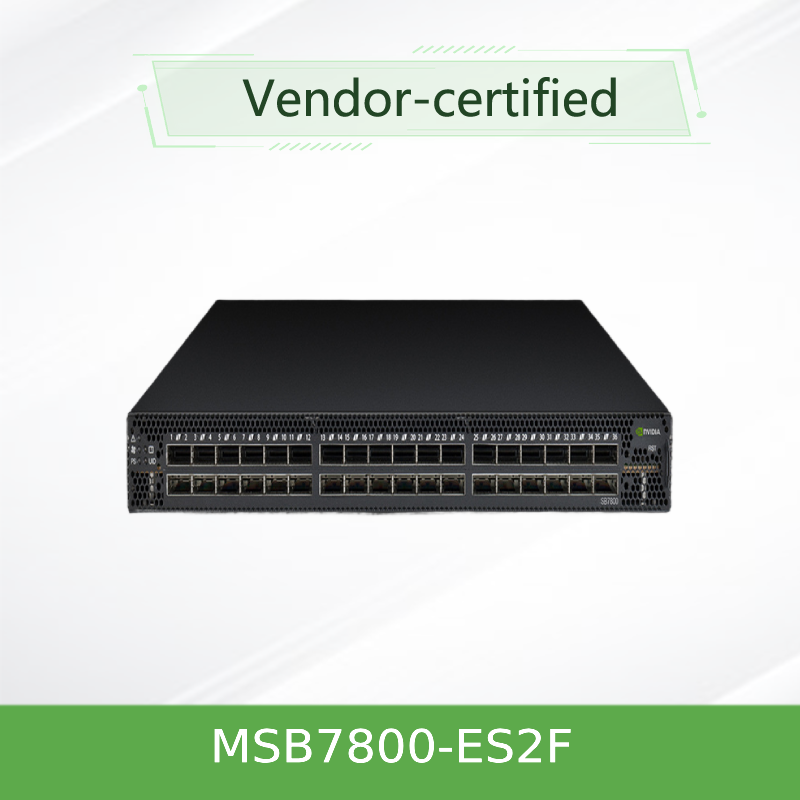

MSB7800-ES2F
Visão geral do produto
O NVIDIA MSB7800-ES2F é um switch InfiniBand de configuração fixa construído no Switch-IB 2 ASIC,projetado para atender às exigências extremas de largura de banda e latência das cargas de trabalho de computação de alto desempenho (HPC) e IACom 36 portas QSFP28 a funcionar a 100Gb / s EDR, fornece um tecido de comutação não bloqueador que se escala de pequenos aglomerados de pesquisa para grandes centros de dados empresariais.
Esta variante gerenciada externamente (MSB7800-ES2F) é otimizada para ambientes onde um gerenciador de sub-rede centralizado (como OpenSM ou NVIDIA UFM) lida com o controle de tecido,fornecendo baixo consumo de energia (122W típico) e design de 1U de alta densidadeInclui a tecnologia NVIDIA SHARP para acelerar as operações coletivas do MPI, liberando recursos da CPU para computação e reduzindo os tempos de conclusão de trabalhos.
Características fundamentais

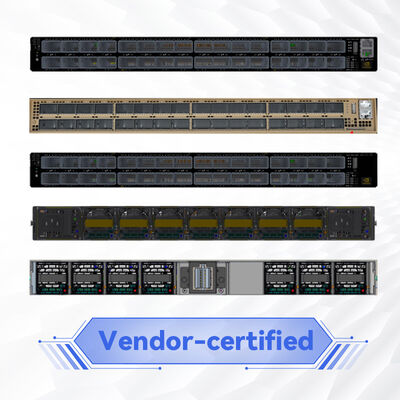

- ✓ 36 portas x EDR de 100 Gb/s em 1 U
- ✓ 7.2Tb/s de capacidade agregada sem bloqueio
- ✓ Latência de porta para porta < 90ns

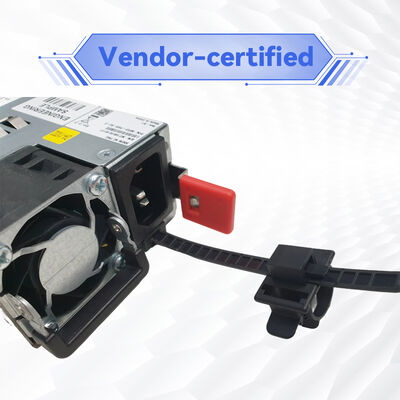

- ✓ 1+1 potência AC redundante com troca a quente
- ✓ N+1 ventiladores redundantes com câmbio a quente
- ✓ Certificado 80 PLUS Gold+ e ENERGY STAR
- ✓ Roteamento adaptativo e controlo de congestionamento
- ✓ Compatível para trás com FDR (56Gb/s) e QDR (40Gb/s)
- ✓ Software MLNX-OS com CPU dual-core x86
- ✓ Compatível com a RoHS-6 e certificado EMC
Tecnologia: Computação em rede

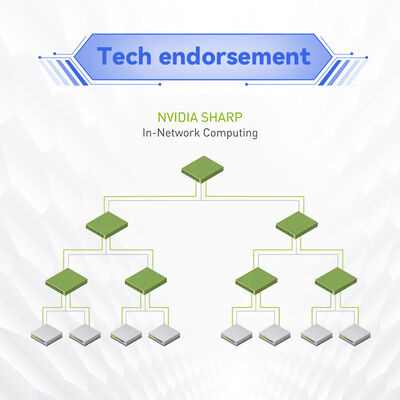

O NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) descarrega operações coletivas da CPU para a rede de comutação, eliminando múltiplos passos de dados entre os endpoints.Isso reduz o tempo de operação do MPI e libera recursos da CPU para computação.
Switch-IB 2 ASICO Intel Celeron dual-core x86 executa o MLNX-OS para gerenciamento completo do chassi.
Desdobramentos típicos
- • Conectividade de folhas de topo de rack em clusters de HPC
- • Topologias de folhas de espinha para IA e tecidos de aprendizagem profunda
- • Centros de dados empresariais com armazenamento de alta performance
- • Ambientes de investigação e educação (física, genómica, clima)
- • Serviços financeiros para infraestruturas de negociação de baixa latência
Compatibilidade

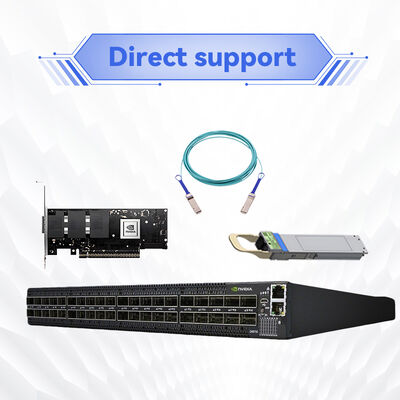

- •Adaptadores de anfitrião:ConectX‐4, ConnectX‐5 EDR
- •Cabos:QSFP28 de cobre passivo, óptico ativo, módulos ópticos
- •Gestão:OpenSM, NVIDIA UFM, MLNX-OS
- •Para trás:FDR (56Gb/s), QDR (40Gb/s) com transceptores adequados
- •Gestor de sub-rede:Gestão externa (requer SM baseado em host)
Especificações
Guia de selecção
Vantagens: Construído para escala e eficiência
7.2Tb/s de capacidade e < 90ns de latência para cargas de trabalho intensivas em dados.
Potência típica de 122W, 80 PLUS Gold+ fornecimentos reduzem OPEX.
A SHARP descarrega os colaboradores do MPI, reduz o tempo de conclusão dos trabalhos.
Fornecedores de energia 1+1 e ventiladores com câmbio a quente para uma alta disponibilidade.
Compatível com FDR/QDR; funciona com adaptadores ConnectX‐4/5.
Serviço e Apoio
- • Garantia padrão de 1 ano (disponível com extensão)
- • Apoio técnico por e-mail / telefone
- • Atualizações de firmware e atualizações do MLNX‐OS
- • Serviços de RMA para unidades defeituosas
- • Logística e entrega globais
Perguntas frequentes
Este interruptor é gerido internamente?
Não, o MSB7800-ES2F é gerenciado externamente. Requer um gerenciador de sub-rede baseado em host (OpenSM / UFM).
Posso mudar a direcção do fluxo de ar?
Não, o P2C (frente para trás) está fixado.
Suporta o SHARP?
Sim, com firmware Switch-IB 2 ≥ 15.1300.0126 e UFM.
Que cabos são compatíveis?
QSFP28 de cobre passivo, óptico ativo e módulos ópticos.
Precauções
- • Confirmar que a orientação do fluxo de ar corresponde à sua estratégia de arrefecimento do rack.
- • Utilize apenas ópticas e cabos com qualificação NVIDIA para conformidade com o EDR.
- • Certifique-se de que o Subnet Manager está configurado antes de se conectar ao tecido.
- • Intervalo de temperatura de funcionamento: 0°C-45°C; manter uma ventilação adequada.
- • Este interruptor não suporta a alimentação de corrente contínua apenas AC.
Hong Kong Starsurge Group Co., Limited
Fundada em 2008, a Starsurge é uma fornecedora tecnológica de hardware de rede, serviços de TI e soluções de integração de sistemas.e clientes empresariais em todo o mundo com switchesNossa experiente equipe de vendas e técnica oferece suporte multilingue, desenvolvimento de software personalizado,e entrega global ¢ comprometidos com uma qualidade fiável e um serviço atento.
Factos-chave
- •ASIC:Switch-IB 2
- •Portos:36 x QSFP28
- •Transmissão:7.2 Tb/s
- •Latência:< 90 ns
- •- O quê?Sim (descarga coletiva)
- •Potência (tipo):122W
Matriz de compatibilidade
- •HCA:ConectX‐4, ConnectX‐5 EDR
- •Cabos:QSFP28 DAC / AOC / óptica
- •SM:OpenSM, UFM Enterprise
- •Para trás:FDR (56G), QDR (40G)
- •Firmware:MLNX-OS, pronto para SHARP
Lista de verificação do comprador
- ✓ Confirme o fluxo de ar: P2C (MSB7800-ES2F) versus C2P
- ✓ Verificar a profundidade do rack (profundidade padrão necessária)
- ✓ Potência de controlo: AC apenas, 100-240V
- ✓ Gerenciador de sub-rede de planos (host externo)
- ✓ Validar a compatibilidade óptica / cabo
