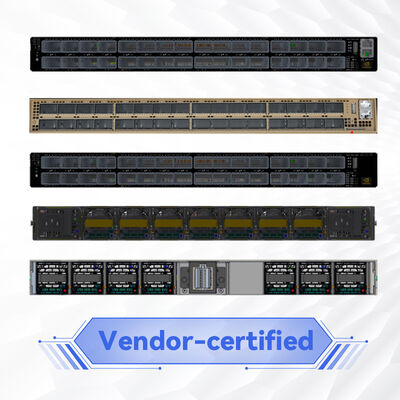

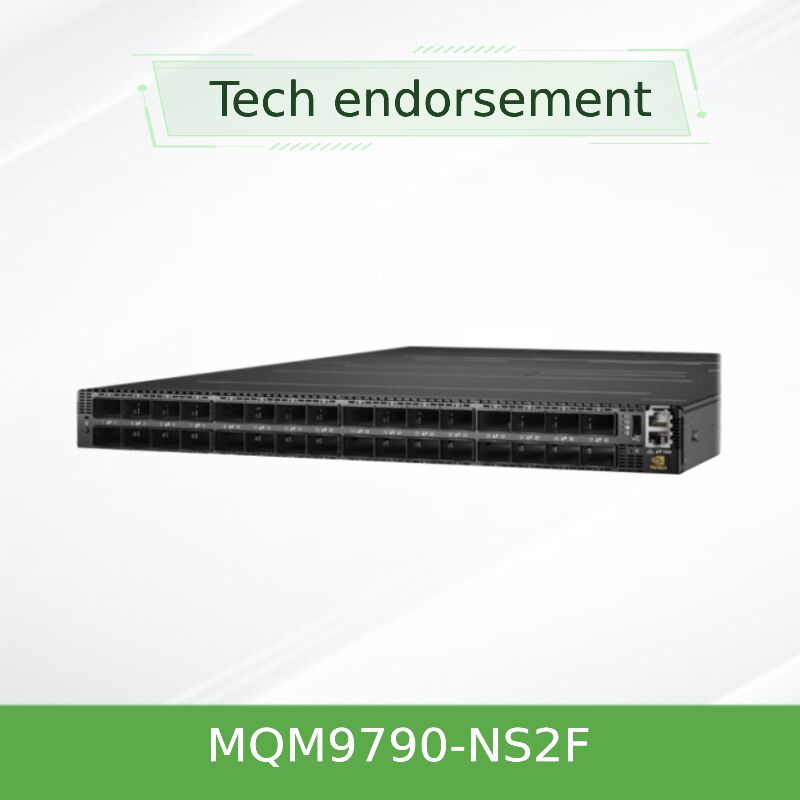

Switch Inteligente NVIDIA Quantum-2 MQM9790-NS2F de 64 Portas 400Gb/s InfiniBand – Throughput de 51.2Tb/s com Aceleração na Rede SHARPv3 para Data Centers de IA e HPC

NVIDIA Quantum-2 MQM9790-NS2F Switch Inteligente InfiniBand de 400Gb/s

64 portas sem precedentes de InfiniBand NDR de 400Gb/s em um fator de forma 1U — entregando 51,2Tb/s de taxa de transferência agregada e 66,5 bilhões de pacotes por segundo com aceleração em rede SHARPv3 para ambientes de IA e HPC de escala extrema.

• 64 portas InfiniBand não bloqueantes de 400Gb/s (32 conectores OSFP com radix de densidade dupla)
• Capacidade de comutação agregada: 51,2 Tb/s (bidirecional) | Processamento de pacotes: 66,5 BPPS
• Tecnologia SHARP de terceira geração (SHARPv3) para aceleração de IA 32x maior
• SKU não gerenciado (MQM9790-NS2F) com gerenciador de sub-rede integrado suportando até 2000 nós
• Fluxo de ar P2C, fontes de alimentação redundantes 1+1, profundidade padrão 1U, compatível com versões anteriores HDR/EDR

Características

• Desempenho NDR de 400Gb/s: 64 portas a 400Gb/s por porta com largura de banda bidirecional completa e latência ultrabaixa.
• Modo de Densidade Dupla 200G: A tecnologia de divisão de portas produz 128 portas de 200Gb/s — ideal para implantações densas de ToR.
• Computação em Rede SHARPv3: Agregação/redução de dados baseada em hardware durante comunicações coletivas.
• Suporte a Topologia Avançada: Fat Tree, SlimFly, DragonFly+, Torus multidimensional e roteamento adaptativo.
• Otimizado para Energia e Espaço: Certificado 80 PLUS Gold, ventiladores hot-swappable, chassi 1U com opções de resfriamento frontal para traseiro ou traseiro para frontal.

Tecnologia e Padrões

Baseado na arquitetura NVIDIA Quantum-2 InfiniBand, o MQM9790-NS2F integra SHARPv3 para reduções em rede, RDMA (Remote Direct Memory Access), roteamento adaptativo, mapeamento aprimorado de virtual lane (VL) e controle de congestionamento. Ele suporta NDR 400Gb/s e é compatível com versões anteriores HDR100, HDR, EDR e FDR. O switch executa MLNX-OS (a versão não gerenciada depende de UFM externo ou OpenSM para gerenciamento avançado de fabric).

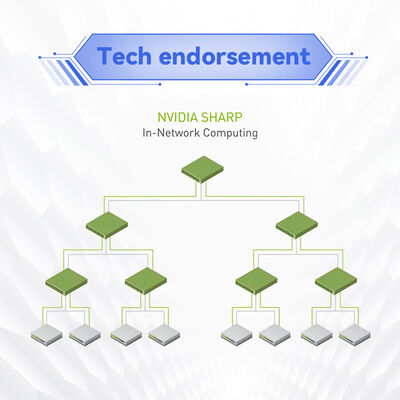

Princípio de Funcionamento: Computação em Rede com SHARPv3

Ao contrário dos switches convencionais que apenas encaminham pacotes, o MQM9790-NS2F realiza cálculos em dados à medida que eles atravessam a rede. Usando silício dedicado, ele agrega e reduz dados para operações coletivas (por exemplo, all-reduce, barrier) na velocidade da linha, reduzindo drasticamente o tráfego entre os endpoints. Isso permite escalabilidade linear para clusters de treinamento de IA e simulações de HPC. O processador x86 Coffee Lake i3 embarcado gerencia a inicialização da rede e a descoberta da topologia, enquanto a aceleração de dados ocorre em hardware dedicado.

Aplicações e Implantação

• Treinamento de IA Exascale: Modelos de linguagem grandes e deep learning que exigem largura de banda massiva de all-reduce.
• Computação de Alto Desempenho (HPC): Modelagem climática, dinâmica molecular e dinâmica de fluidos computacional.
• Top-of-Rack (ToR) de Densidade Dupla: Configuração de 128 portas 200G para conectividade densa de servidores.
• Data Centers em Nuvem e Corporativos: Armazenamento de alta taxa de transferência (NVMe-oF), aceleração de banco de dados.
• Laboratórios de Pesquisa e Governo: Rede de latência ultrabaixa para descoberta científica.

Especificações Técnicas e Opções de Pedido

Nota: Todos os modelos incluem CPU x86 Coffee Lake i3, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I²C USB, 1x RJ45 (UART). Peso: ~14,5kg. Cabos: OSFP passivo/cobre/óptico ativo.

Vantagens e Diferenciais

• vs. Geração Anterior (QM8700): 2,5x mais portas (64 vs. 40), 3,2x largura de banda agregada (51,2Tb/s vs. 16Tb/s) e SHARPv3 entregando aceleração de IA 32x maior.
• vs. Switches 400G Competitivos: SHARPv3 integrado reduz tempos de conclusão de trabalhos; modo 200G de densidade dupla diminui os níveis de rede e economiza custos.
• Solução ToR Mais Densa: 128 portas 200G em 1U — ideal para racks de alta densidade.
• Proporcional à Energia: A energia escala com a utilização da porta; certificado ENERGY STAR.

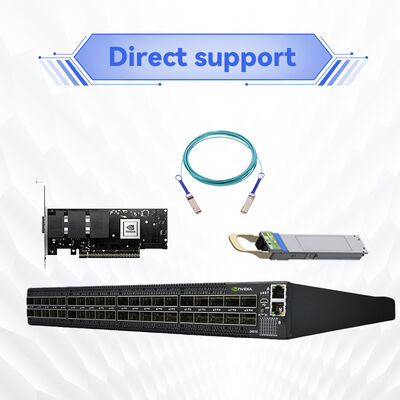

• Compatibilidade Retroativa Transparente: Funciona com placas de rede ConnectX-6/5/4 e cabos existentes.

Serviço e Suporte

Oferecemos suporte completo ao ciclo de vida: consulta técnica 24/7, tratamento de RMA e assistência no local. Nossa equipe fornece design de topologia, validação de compatibilidade de firmware e integração com redes InfiniBand existentes. Todas as unidades possuem garantia de 1 ano (extensível). Pedidos são enviados em 24-48 horas a partir de nosso estoque de mais de 10 milhões de unidades. Pacotes personalizados de cabos e placas de rede disponíveis.

Perguntas Frequentes (FAQ)

P: O MQM9790-NS2F é compatível com placas de rede Mellanox ConnectX-6?

R: Sim, ele suporta totalmente ConnectX-6 (HDR/EDR) e ConnectX-5/4. Para operação de 400Gb/s, use placas de rede ConnectX-6 ou mais recentes que suportem NDR.

P: Como funciona o modo 128 portas 200Gb/s?

R: Cada conector OSFP abriga 8 lanes. Dividindo uma porta 400G (8 lanes) em duas conexões independentes de 200G (4 lanes), o switch efetivamente dobra o número de portas para endpoints 200G — ideal para ToR de alta densidade.

P: Este switch não gerenciado pode executar um gerenciador de sub-rede?

R: Sim, ele inclui um gerenciador de sub-rede embarcado capaz de gerenciar até 2000 nós pronto para uso. Para recursos avançados como UFM, conecte um servidor externo executando OpenSM ou NVIDIA UFM.

P: Quais opções de resfriamento estão disponíveis?

R: O MQM9790-NS2F possui fluxo de ar P2C (porta para energia/frontal). Se seu rack usa resfriamento traseiro para frontal, peça o MQM9790-NS2R (C2P). Unidades de ventilador hot-swappable suportam ambas as direções.

P: Qual é o consumo de energia típico com 50% de carga?

R: Dependendo da utilização e dos tipos de cabo, o consumo de energia típico varia de 250W a 350W com meia carga. O switch reduz dinamicamente a energia quando as portas estão ociosas.

Precauções e Notas de Compatibilidade

• Direção do Fluxo de Ar: Verifique se o resfriamento do rack corresponde ao seu modelo: P2C (MQM9790-NS2F) ou C2P (MQM9790-NS2R). Fluxo de ar inadequado pode causar superaquecimento.
• Fonte de Alimentação: Faixa de entrada apenas 200-240V AC (não 100-127V). Use ambas as fontes de alimentação para redundância.
• Cabos: Para 400G, use cabos passivos de cobre OSFP (até 3m) ou módulos ópticos ativos. A divisão 200G requer cabos breakout OSFP para 2x200G.
• Ambiente de Operação: Temperatura 0°C–40°C, umidade 10%–85% sem condensação, altitude ≤3050m. Compatível com EMC com CE, FCC, VCCI, ICES, RCM.
• Software: Gerenciador de sub-rede/UFM externo recomendado para redes de grande escala. Sempre atualize o firmware em coordenação com as versões das placas de rede.
