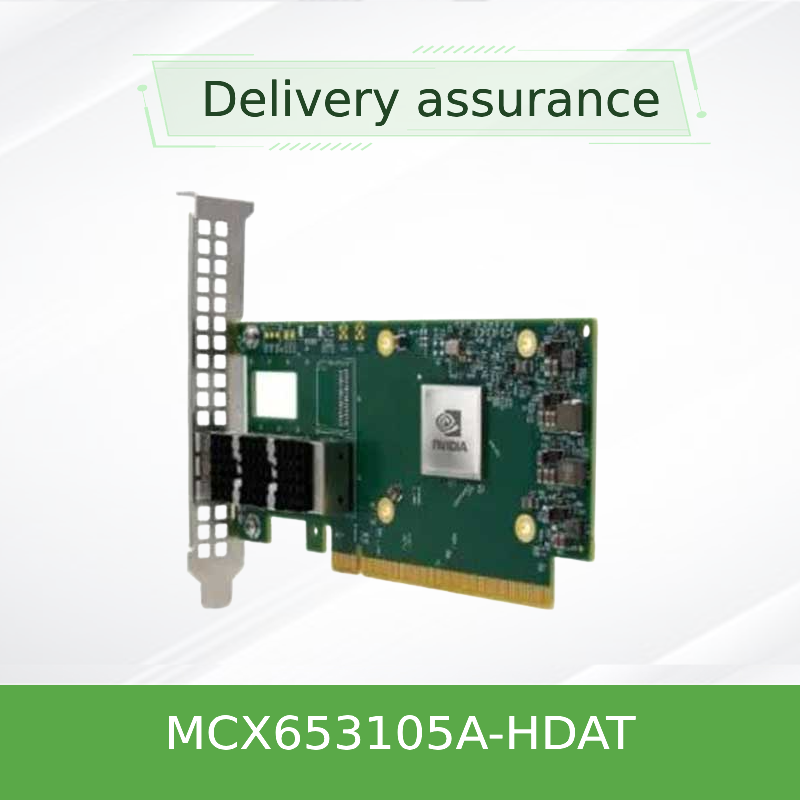

NVIDIA MCX653105A-HDAT ConnectX-6 200Gb/s VPI Adaptador Cartão
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCX653105A-HDAT |
| Documento: | connectx-6-infiniband.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Status dos produtos: | Estoque | Aplicativo: | Servidor |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | tipo: | Com fio |
| Velocidade máxima: | Até 200 GB/s | Conector Ethernet: | QSFP56 |
| Modelo: | MCX653105A-HDAT | ||
| Destacar: | Adaptador de rede Nvidia ConnectX-6,placa adaptadora VPI de 200 Gb/s,placa de rede MCX653105A-HDAT |
||
Descrição de produto
Placa adaptadora NVIDIA MCX653105A-HDAT ConnectX-6 200 Gb/s VPI
NVIDIA ConnectX-6 VPI 200 Gb/s HDR VPI protocolo duplo
MCX653105A-HDAT
Placa adaptadora ConnectX-6 VPI | InfiniBand HDR de 200 Gb/s e 200 GbE
QSFP56 de porta única, PCIe 4.0 x16. Descarregamentos de hardware para RDMA, NVMe-oF e computação em rede. Latência abaixo de 600ns, até 215 milhões de mensagens por segundo.
Visão geral do produto
ONVIDIA Mellanox MCX653105A-HDATé uma placa adaptadora ConnectX-6 VPI (Virtual Protocol Interconnect) de alto desempenho, que oferece até200 Gb/slargura de banda para redes InfiniBand HDR e 200 Gigabit Ethernet. Projetada para as cargas de trabalho de data center mais exigentes, incluindo treinamento de IA, computação de alto desempenho, análise de nuvem e armazenamento NVMe-oF, esta placa QSFP56 de porta única combina latência ultrabaixa (<600ns) com impressionantes 215 milhões de mensagens por segundo.
Aproveitando a interface de host PCIe Gen 4.0 x16, o MCX653105A-HDAT descarrega tarefas críticas de comunicação da CPU, incluindo RDMA, criptografia e virtualização de rede, fornecendo rendimento e eficiência líderes do setor para plataformas modernas de computação e armazenamento.
Principais recursos
- ✓ Velocidades de 200 Gb/sPorta única QSFP56 com suporte para HDR InfiniBand e 200GbE
- ✓ Interface de host PCIe 4.0 x16- Compatível com versões anteriores de PCIe 3.0
- ✓ Criptografia de hardware- XTS-AES de nível de bloco de 256/512 bits, compatível com FIPS
- ✓ RDMA e GPUDirect- Aceleração de comunicação PeerDirect™ para servidores GPU
- ✓ Descarregamentos NVMe-oF- Descarregamentos de destino e iniciador para armazenamento de alto desempenho
- ✓ Virtualização- SR-IOV suporta até 1.000 funções virtuais
- ✓ Suporte multivelocidade- Compatível com HDR100, EDR, FDR, 100/50/40/25/10GbE
Destaques tecnológicos
- ConnectX-6 VPI ASIC- O primeiro adaptador de 200 Gb/s do setor com computação em rede
- Latência abaixo de 600ns- Latência ultrabaixa para aplicações HPC sensíveis à latência
- Correspondência de tags e transferências de encontro- Melhora o desempenho do MPI
- Roteamento Adaptativo em Transporte Confiável- Evitar congestionamento
- Pipeline flexível- Caminho de dados programável para novos fluxos de rede
- ODP (paginação sob demanda)- Gerenciamento eficiente de memória para grandes conjuntos de dados
Matriz de Compatibilidade
| Categoria | Produtos/Ambiente Compatíveis |
|---|---|
| Comutadores InfiniBand | NVIDIA Quantum-2 (Q3400, Q3200), série Quantum HDR |
| Comutadores Ethernet | NVIDIA Spectrum-3, Spectrum-4 (portas 200GbE/400GbE) |
| Cabos / Transceptores | Módulos QSFP56 DAC, AOC, SR4, DR4 (200 Gb/s) |
| Sistemas Operacionais | RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESX |
| Servidores | HPE ProLiant Gen10/Gen10 Plus, Dell PowerEdge, Supermicro |
| Sistemas GPU | NVIDIA DGX-1, DGX-2, DGX H100 (através de cabos apropriados) |
Especificações Técnicas
| Parâmetro | Especificação MCX653105A-HDAT |
|---|---|
| Número do modelo | MCX653105A-HDAT (varejo), MCX653105A-HDAT-SP (pacote único) |
| Tipo de produto | Placa adaptadora ConnectX-6 VPI |
| Configuração da porta | QSFP56 de porta única |
| Taxa de dados | 200 Gb/s (InfiniBand HDR) / 200 GbE |
| Interface de host | PCIe 4.0 x16 (compatível com PCIe 3.0, 2.0, 1.1) |
| Taxa de mensagens | Até 215 milhões de mensagens por segundo |
| Latência | <600 nanossegundos |
| Criptografia | XTS-AES em nível de bloco de 256/512 bits, compatível com FIPS 140-2 |
| Fator de forma | Suporte PCIe de baixo perfil (suporte alto instalado, suporte curto incluído) |
| Dimensões (PCB) | 167,65 mm x 68,90 mm |
| Consumo de energia | Aproximadamente 12W típico |
| Temperatura operacional | 0°C a 55°C |
| Conformidade com padrões | RoHS, ODCC, IEEE 802.3, IBTA 1.3 |
| Inicialização remota | InfiniBand, Ethernet, iSCSI, UEFI, PXE |
| Velocidades suportadas (InfiniBand) | HDR (200 Gb/s), HDR100 (100 Gb/s), EDR, FDR, QDR, DDR, SDR |
Especificações das planilhas de dados NVIDIA ConnectX-6 VPI. Verifique com seu representante NVIDIA antes de fazer o pedido.
Lista de verificação do comprador
- ✓Slot PCIe: Requer slot físico x16 (com suporte elétrico x16/x8/x4/x1)
- ✓Tipo de suporte: Suporte alto pré-instalado; suporte curto incluído
- ✓Suporte do sistema operacional: confirme a disponibilidade do driver (Linux OFED, WinOF-2)
- ✓Tipo de cabo: Use DAC passivo ou AOC com QSFP56 (sem módulos com aletas superiores)
- ✓Caso de uso: Modelo de porta única – garanta que uma porta atenda às suas necessidades de largura de banda
Informações sobre pedidos
| Número da peça | Descrição |
|---|---|
| MCX653105A-HDAT | ConnectX-6 VPI, porta única QSFP56, 200 Gb/s HDR/200 GbE, PCIe 4.0 x16, suporte alto |
| MCX653105A-HDAT-SP | Versão de varejo de pacote único |
| MCX653106A-HDAT | Variante de porta dupla para comparação (2x QSFP56) |
Produtos Relacionados
MCX653106A-HDAT (porta dupla) QSFP56 200 Gb/s Cabos DAC NVIDIA Quantum HDR InfiniBand Switches ConnectX-7 NDR 400 Gb/s Adaptadores
Perguntas frequentes
P: Qual é a diferença entre MCX653105A-HDAT e MCX653106A-HDAT?
R: O MCX653105A-HDAT é umporta únicaadaptador (1x QSFP56), enquanto o MCX653106A-HDAT é umporta duplaadaptador (2x QSFP56). Ambos suportam velocidades PCIe 4.0 x16 e 200 Gb/s. Escolha porta única para nós de borda sensíveis ao custo ou porta dupla para alta disponibilidade e agregação de link.
P: Esta placa é compatível com slots PCIe 3.0?
R: Sim. O MCX653105A-HDAT suporta PCIe Gen 3.0 e Gen 4.0. Quando instalado em um slot PCIe 3.0, ele operará em velocidades Gen 3.0 (16 GT/s)
P: Posso usar este adaptador com transceptores QSFP28 padrão?
R: Sim. A placa usa conectores QSFP56 que são compatíveis com versões anteriores dos módulos QSFP28. No entanto, para velocidades de 200 Gb/s, você precisa de cabos ou transceptores com classificação QSFP56
P: Isso suporta GPUDirect RDMA?
R: Sim. O ConnectX-6 oferece suporte à aceleração de comunicação NVIDIA PeerDirect™ para transferências diretas de dados de GPU para GPU, melhorando significativamente o desempenho do treinamento de IA/ML.
P: Quais suportes estão incluídos com a placa?
R: O cartão vem com umsuporte altopré-instalado e inclui umsuporte curto de baixo perfilna caixa para instalações de servidor 2U
Precauções importantes de manuseio
Siga os procedimentos padrão de tratamento de ESD durante a instalação. Garanta um fluxo de ar adequado no chassi do servidor. Use apenas cabos e transceptores aprovados pela NVIDIA para operação de 200 Gb/s. A placa suporta os protocolos InfiniBand e Ethernet – verifique a compatibilidade do seu switch antes da implantação.
