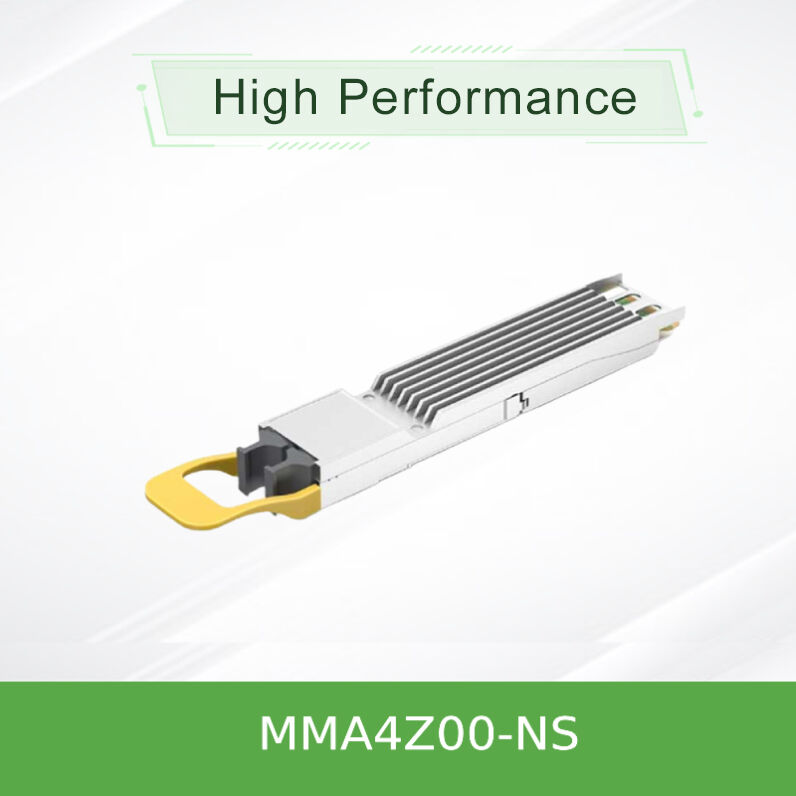

MMA4Z00-NS transceptor óptico mellanox Compatível com 800G 2xSR4 OSFP PAM4 850nm 50m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | Transceptor ótico MMA4Z00-NS de Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | Novo e Original | Disponibilidade: | Estoque |
|---|---|---|---|
| Tecnologia: | Infiniband e Ethernet | Velocidade máxima: | 800 GB/S. |
| Comprimento: | 50m | Faixa de temperatura: | 0 ° C a +70 ° C. |
| Nome: | Transceptor óptico de mellanox mma4z00-ns compatível 800g 2xsr4 osfp pam4 850nm 50m módulo transcept | Palavras-chave: | Transceptor óptico Mellanox |
| Destacar: | Mellanox OSFP transceptor óptico 800G,MMA4Z00-NS transceptor 2xSR4 PAM4,Transceptor Mellanox 850nm com garantia |
||
Descrição de produto
O transceptor óptico NVIDIA MMA4Z00-NS 800 Gb/s OSFP Twin-Port SR8 oferece a solução definitiva de placa de rede de alta densidade e alta largura de banda para data centers de IA e HPC de próxima geração.
A MMA4Z00-NS não é apenas uma placa de rede; é um avanço em densidade e eficiência. Ele reúne dois mecanismos transceptores NDR independentes de 400 Gb/s em um único formato OSFP, dobrando efetivamente a densidade de portas de switches como a plataforma mq9700. Isso permite 64 portas de 400G em um chassi de 32 slots, reduzindo drasticamente o espaço em rack e a complexidade do cabeamento, ao mesmo tempo que oferece suporte automático aos protocolos InfiniBand e Ethernet.
- Suporte para protocolo duplo:Ativa automaticamente o firmware InfiniBand ou Ethernet com base no switch host
- Alta densidade:Duas portas 400G em um slot OSFP, maximizando a utilização do switch faceplate
- Desempenho:Agregado de 800G (2x400G) usando modulação 100G-PAM4 por pista em 8 canais baseados em VCSEL
- Alcançar:Até 50 metros em fibra multimodo OM4, 30 metros em OM3 (com dois patch panel)
- Eficiência energética:Dissipação máxima de energia de 17 W, com modo de suspensão de baixo consumo de 2,0 W
- Hot Pluggável:Totalmente compatível com os padrões de gerenciamento OSFP MSA e CMIS 4.0

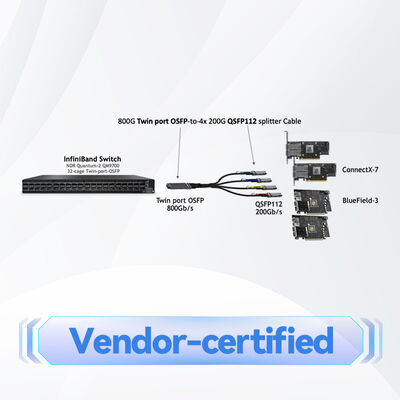

- Conectividade flexível:Suporta cabos de fibra divisores retos e 1:2 para configurações de link 400G ou 200G
- Fator de forma e gerenciamento:Compatível com a especificação OSFP MSA Rev. 1.12 e Common Management Interface Specification (CMIS) 4.0
- Modulação:100Gbaud PAM4 (modulação de amplitude de pulso de 4 níveis) por pista elétrica e óptica
- Motor óptico:Matrizes VCSEL (laser emissor de superfície de cavidade vertical) de 850 nm para transmissão multimodo
- Conector:Orientação vertical patenteada de conectores duplos MPO-12/APC (Contato Físico Angular) para se adequar ao design de porta dupla, minimizando o reflexo traseiro
- Diagnóstico:Monitoramento de diagnóstico digital abrangente (DDM) para monitoramento em tempo real de temperatura, tensão, polarização de TX e potência óptica por pista
O transceptor opera como um sofisticado conversor eletro-óptico. No lado do host (por exemplo, um switch mq9700), ele recebe 8 pistas de sinais elétricos 100G-PAM4. Internamente, dois motores transceptores idênticos processam quatro pistas cada.
Fluxo do Processo:Entrada elétrica (PAM4) → Driver e matriz de laser (conversão E/O) → Luz de 850nm em fibra multimodo → Receptor remoto (conversão O/E) → Sinal elétrico de saída.
Cada uma das duas portas ópticas usa um conector MPO de 12 fibras, mas ativa apenas 8 fibras (4 para transmissão, 4 para recepção). Para conectar diretamente dois transceptores, são necessários cabos de fibra cruzada Tipo B, que trocam internamente os pares de fibra Tx e Rx para alinhar corretamente os transmissores com os receptores.
- Interconexão switch a switch:Crie um link de 800G entre dois switches ou dois links de 400G independentes para switches separados
- Conectividade de servidor de alta densidade:Conecte um switch a vários adaptadores NVIDIA ConnectX-7 e/ou DPUs BlueField-3
- Estrutura de cluster AI/GPU:Ideal para construir redes de baixa latência e alta largura de banda para sistemas NVIDIA DGX H100 e comunicação de GPU para GPU através de InfiniBand
- Data Center Consolidado Spine-Leaf:Maximize a densidade da largura de banda na agregação e nas camadas principais de malhas Ethernet
| Atributo | Especificação |
|---|---|
| Modelo de produto | MMA4Z00-NS (parte superior com aletas) |
| Fator de forma | Porta dupla OSFP |
| Taxa de dados agregada | 800 Gb/s (2 x 400 Gb/s) |
| Modulação | 100G-PAM4 por pista |
| Comprimento de onda óptico | 850nm VCSEL |
| Alcance máximo de fibra (OM4) | 50 metros |
| Tipo de conector | 2 x MPO-12/APC |
| Suporte a protocolo | Ethernet NDR InfiniBand/400 Gb |
| Consumo de energia (máx.) | 17 Watts |
| Modo de baixo consumo | <2,0 Watts |
| Tensão de alimentação | 3,3V ±5% |
| Temperatura da caixa operacional | 0°C a +70°C |
| Aula de segurança a laser | Classe 1M |
| Plataformas Compatíveis | Switches NVIDIA Quantum-2, Spectrum-4 (série mq9700) |
- Densidade de porta incomparável:Duplica a contagem efetiva de portas de 400G por chassi de switch em comparação com transceptores de porta única, oferecendo CapEx superior e eficiência de espaço em rack
- Agilidade do Protocolo:Um único SKU atende ambientes InfiniBand e Ethernet, simplificando o inventário e oferecendo flexibilidade preparada para o futuro
- Gerenciamento inteligente de energia:Quando usado com cabos divisores para links de 200 G, ele sinaliza automaticamente a placa de rede remota para reduzir a potência de 8 W para 5,5 W, otimizando o uso geral de energia do sistema
- Otimização ponta a ponta da NVIDIA:Rigorosamente testado e validado no ecossistema da NVIDIA, garantindo desempenho e confiabilidade garantidos
- Design de resfriamento aprimorado:O invólucro superior com aletas foi projetado especificamente para desempenho térmico ideal em ambientes de switch de alta densidade resfriados a ar
Apoiados por uma década de experiência e uma forte equipe técnica da nossa empresa, oferecemos suporte abrangente para esta e outras soluções premium de placas de rede:
- Garantia:Aplica-se a garantia padrão do fabricante. Opções de suporte estendido disponíveis
- Disponibilidade:Em estoque com estoque pronto para envio, suportando pedidos de grande volume
- Suporte Técnico:Consulta ao cliente 24 horas por dia, 7 dias por semana e assistência técnica pós-venda
- Serviços de integração:Orientação especializada sobre implantação em ambientes de rede NVIDIA e de vários fornecedores
- Logística Mundial:Envio confiável com rastreamento de entrega preciso
Compatibilidade:Verifique a compatibilidade do switch host (por exemplo, série mq9700). Use somente com gaiolas OSFP recomendadas pela NVIDIA.
Tipo de fibra:Use fibra multimodo OM3 ou OM4. Certifique-se de que a polaridade da fibra esteja correta usando cabos cruzados Tipo B para links diretos de transceptor para transceptor.
Manuseio:Sempre mantenha tampas protetoras contra poeira nas portas ópticas quando não estiverem conectadas. Limpe os conectores MPO com ferramentas aprovadas antes da inserção para evitar contaminação, uma das principais causas de falhas de link. Observe as precauções de ESD (descarga eletrostática) durante o manuseio.
Ambiental:Opere dentro da faixa de temperatura especificada da caixa (0°C a 70°C). Garanta um fluxo de ar adequado no switch para a versão com aletas superiores.
Segurança a Laser:Este é um produto laser Classe 1M. Não olhe fixamente para aberturas ópticas abertas nem utilize instrumentos ópticos para visualizar o feixe.
Sequenciamento de energia:O módulo é hot-plug, mas certifique-se de que a alimentação e o aterramento do sistema host atendam às especificações para evitar danos.
