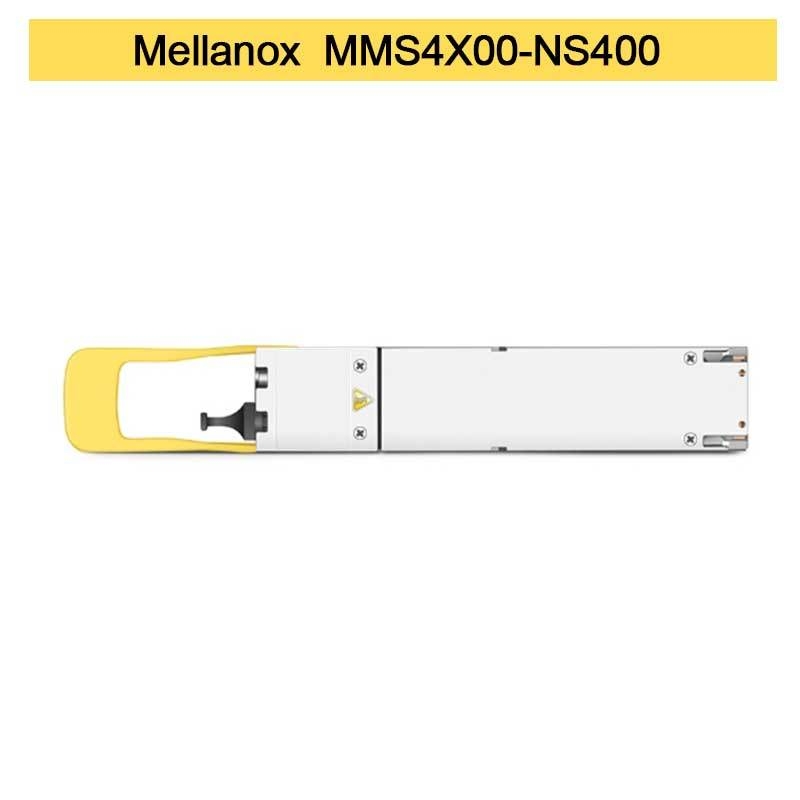

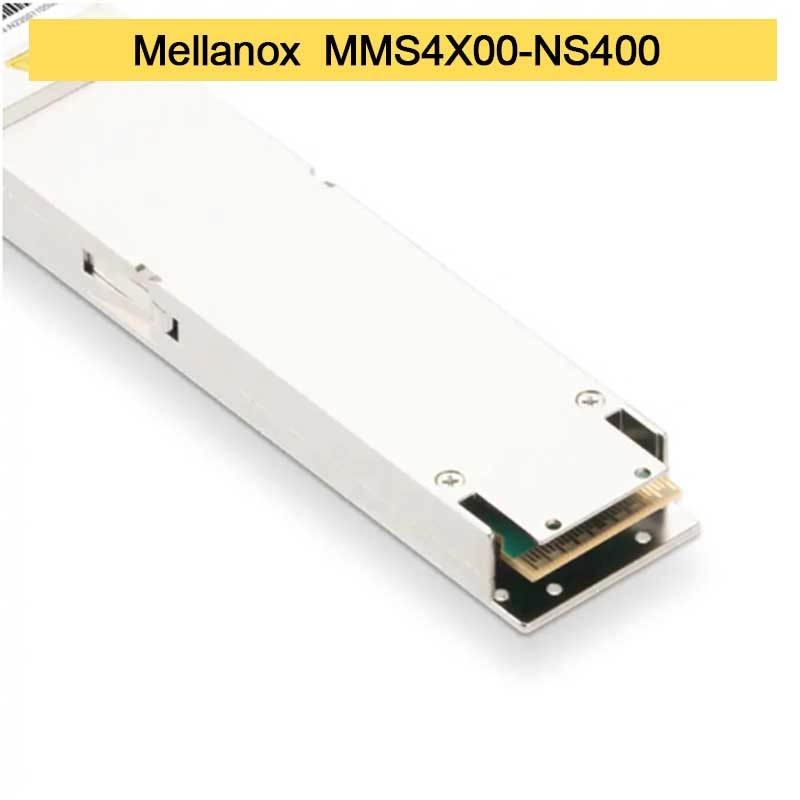

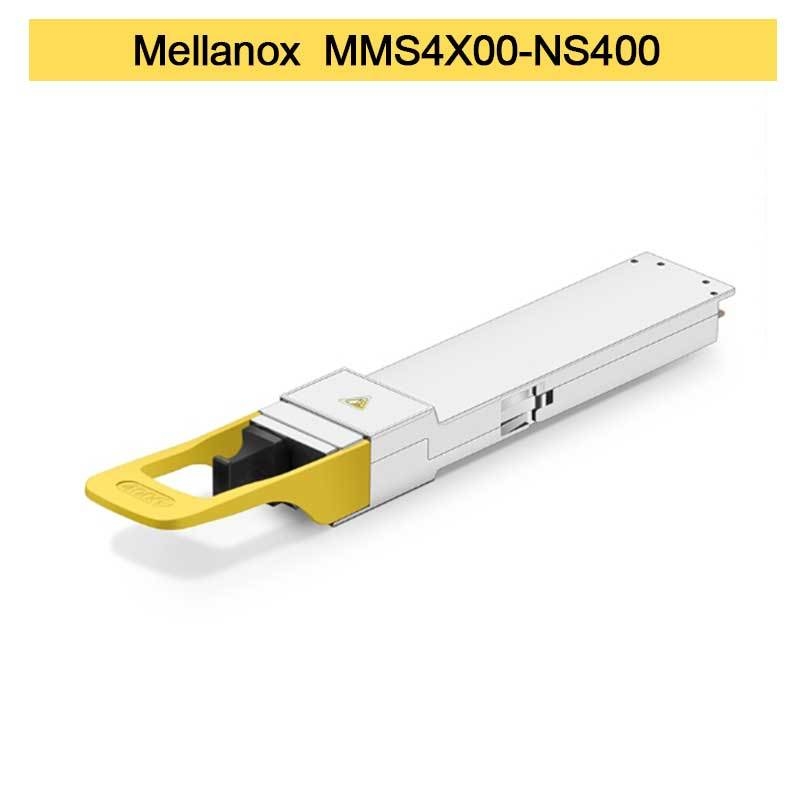

MMS4X00-NS400 400Gb/s OSFP DR4 Transceptor Óptico Monomodo

1. Visão Geral do Produto

O NVIDIA® MMS4X00-NS400 é um transceptor óptico OSFP de porta única de alto desempenho, projetado para a infraestrutura de data center de 400 Gb/s de próxima geração. Este módulo DR4 (Datacenter Reach de 4 canais) utiliza tecnologia de fibra monomodo com modulação 100G-PAM4 por faixa, oferecendo transmissão confiável de até 100 metros. Apresentando um design de topo plano para gerenciamento térmico ideal em gaiolas de adaptadores ConnectX-7, este transceptor se adapta automaticamente aos protocolos InfiniBand NDR e Ethernet 400GbE, proporcionando flexibilidade excepcional para ambientes de rede de alta velocidade. Ao contrário de um cabo de fibra passivo padrão, este transceptor ativo incorpora processamento de sinal sofisticado e recursos de diagnóstico.

2. Características Principais

• Taxa de dados de 400 Gb/s (4x canais 100G-PAM4)
• Alcance de até 100m em fibra monomodo (SMF)

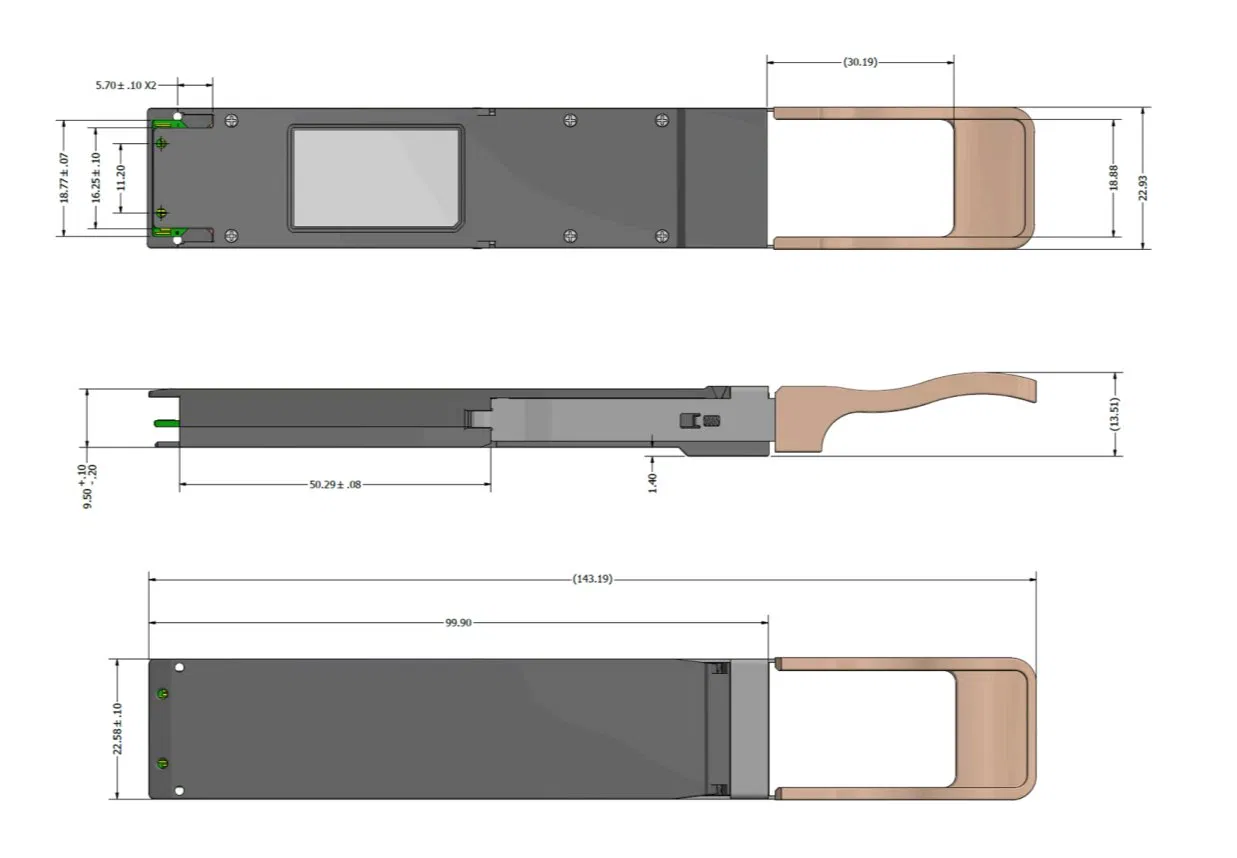

• Fator de forma OSFP com design de topo plano
• Conector óptico MPO-12/APC único
• Tecnologia laser EML de 1310nm
• Operação de dupla velocidade: 400 Gb/s (4 canais) ou 200 Gb/s (2 canais)
• Consumo máximo de energia: 9W (400G), 5,5W (200G)
• Monitoramento de Diagnóstico Digital (DDM) abrangente
• Conectável a quente e em conformidade com RoHS
• Produto laser Classe 1 certificado

3. Tecnologia e Padrões Essenciais

Este avançado Cabo de Fibra Óptica transceptor emprega a tecnologia External Modulation Laser (EML) de 1310nm e modulação PAM4 para obter alta densidade de dados. Ele está em conformidade com as especificações IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR e OSFP MSA Rev. 1.12. O módulo apresenta uma interface de gerenciamento compatível com CMS 4.0 e suporta equalização adaptativa, garantindo a integridade do sinal em diversas condições de link. O conector MPO-12/APC com polimento angular minimiza as reflexões de retorno, distinguindo-o dos conectores UPC convencionais usados com soluções de cabo de fibra passivo mais antigas.

4. Princípio de Funcionamento

O transceptor converte quatro faixas elétricas de sinais PAM4 de 53,125 GBd do host em sinais ópticos usando lasers EML integrados. Esses sinais ópticos são transmitidos por meio de quatro fibras dedicadas dentro do conector MPO-12 sobre Cabo de Fibra Óptica monomodo. Na extremidade do receptor, os fotodiodos convertem os sinais ópticos de entrada de volta para o domínio elétrico. A tecnologia DSP integrada fornece retiming de sinal, equalização de entrada adaptativa e ênfase de saída para compensar as imperfeições do canal. O módulo detecta automaticamente a configuração da fibra conectada, operando a 400 Gb/s completos com conectividade de 4 canais ou reduzindo para o modo de 200 Gb/s quando apenas 2 canais são conectados por meio de cabos divisores.

5. Cenários de Aplicação

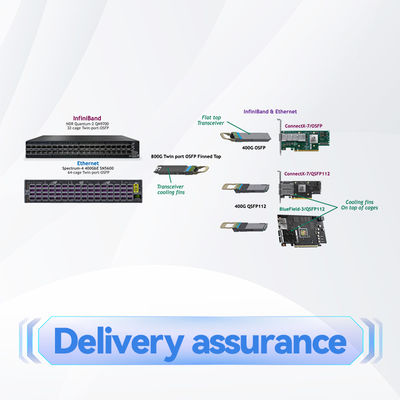

• Conexões NIC ConnectX-7 400Gb/s para switches Quantum-2/InfiniBand NDR
• Interconexões de clusters de computação de alto desempenho (HPC) e AI/ML
• Arquitetura de rede de data center spine-leaf 400GbE
• Infraestrutura de data center e nuvem em hiperescala
• Redes de área de armazenamento que exigem conexões de alta largura de banda

6. Especificações Técnicas

7. Vantagens e Pontos de Venda

• Flexibilidade de Protocolo: Detecta e se adapta automaticamente aos protocolos InfiniBand NDR e Ethernet 400GbE sem exigir configuração.
• Inteligência de Dupla Velocidade: Reduz automaticamente para operação de 200 Gb/s ao usar cabos divisores 1:2, reduzindo o consumo de energia em quase 40%.

• O DDM abrangente fornece monitoramento em tempo real de temperatura, tensão, potência TX/RX e corrente de polarização por faixa para manutenção proativa.
• Confiabilidade Aprimorada: Testes rigorosos e controle de qualidade da NVIDIA garantem desempenho e longevidade superiores em comparação com soluções ópticas alternativas.

8. Serviço e Suporte

Este transceptor é apoiado pela garantia de qualidade e suporte técnico da NVIDIA. Complementamos isso com nosso extenso inventário de US$ 10 milhões para entrega rápida em todo o mundo. Nossa equipe técnica oferece consultoria 24 horas por dia, 7 dias por semana para suporte à integração e solução de problemas, garantindo o desempenho ideal em seu ambiente de rede. Somos um distribuidor autorizado de componentes de rede NVIDIA genuínos, incluindo esta solução de transceptor de Cabo de Fibra Óptica de alto desempenho.

9. Perguntas Frequentes

P: Qual é a diferença entre transceptores ópticos DR4 e FR4?
R: Os transceptores DR4 usam fibra monomodo paralela com conectores MPO para alcances de até 500m, enquanto o FR4 usa tecnologia CWDM sobre fibra duplex para alcances de até 2km. O DR4 é normalmente mais econômico para aplicações intra-data center.

P: Este transceptor pode ser usado com fibra monomodo e multimodo?
R: Não, o MMS4X00-NS400 é projetado especificamente para aplicações de fibra monomodo. Usá-lo com fibra multimodo resultará em perda de sinal significativa e operação não confiável. Sempre use Cabo de Fibra Óptica monomodo aprovado.

P: Como funciona o recurso de dupla velocidade?

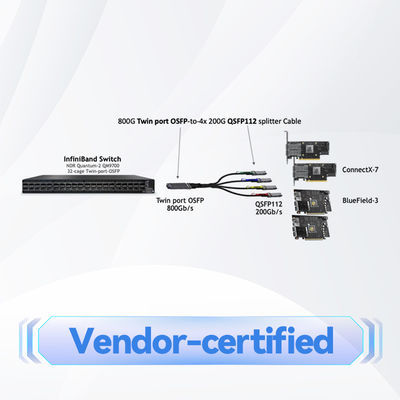

R: Quando conectado com um cabo divisor 1:2 (como a série MFP7E40), o transceptor detecta automaticamente que apenas 2 canais estão conectados e reduz a operação para o modo de 200 Gb/s, reduzindo simultaneamente o consumo de energia de 9W para 5,5W.

10. Precauções

• Sempre use cabos crossover MPO-12/APC recomendados pela NVIDIA (série MFP7E30) para desempenho ideal.
• Certifique-se da limpeza adequada dos conectores MPO antes da instalação para evitar contaminação que causa 80% dos problemas de link.
• Não misture conectores APC (verdes) com conectores UPC (azuis), pois eles não são compatíveis.
• Opere dentro da faixa de temperatura da caixa especificada de 0°C a 70°C para desempenho confiável.
• Este produto laser Classe 1 é seguro em condições normais de operação, mas não deve ser desmontado.
• Manuseie o transceptor e o cabo de fibra passivo associado com cuidado para evitar danos às interfaces ópticas.
