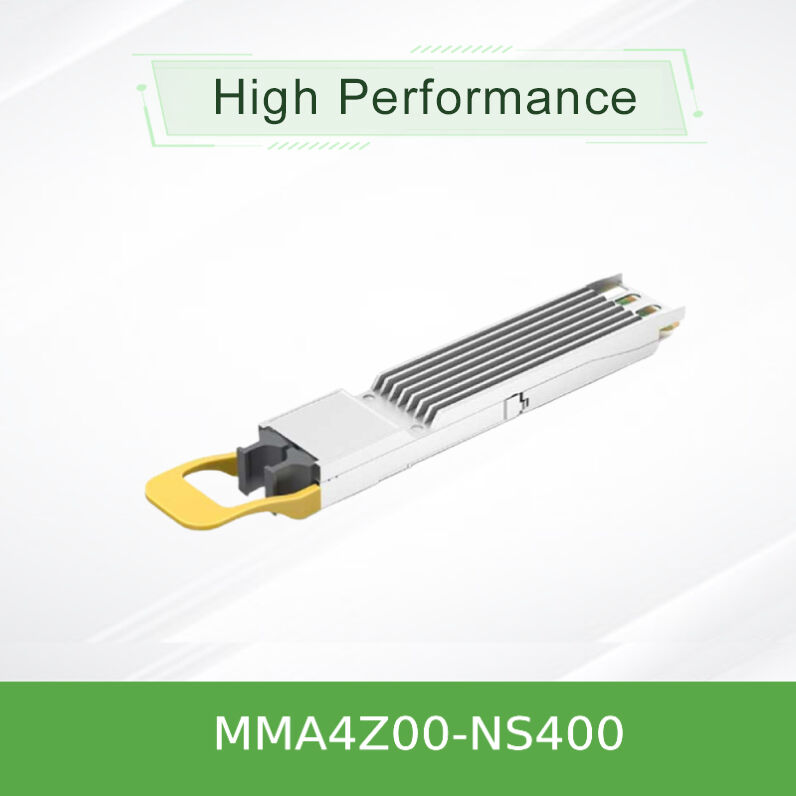

Transceptor NVIDIA MMA4Z00-NS400 400G OSFP SR4 para conectividade de servidor de alta velocidade
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MMA4Z00-NS400 |
| Documento: | MMA4Z00-NS400.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | Novo e Original | Disponibilidade: | Estoque |
|---|---|---|---|
| tecnologia: | Infiniband e Ethernet | Velocidade máxima: | 800 GB/S. |
| Comprimento: | 50m | Faixa de temperatura: | 0 ° C a +70 ° C. |
| nome: | transceptor óptico emllanox mma4z00-ns400 400gb/s de porta única OSFP 400GB/s Multimodo SR4 transcep | Palavras-chave: | Transceptor óptico Mellanox |
| Destacar: | Transceptor NVIDIA 400G OSFP,Transceptor Mellanox 400G SR4,Transceptor de ligação de servidor de alta velocidade |
||
Descrição de produto
O MMA4Z00-NS400 oferece conectividade flexível e de alta largura de banda para adaptadores host NVIDIA ConnectX-7.operabilidade de duas velocidades: funciona nativamente como um dispositivo de 400Gb/s, mas reduz automaticamente a escala para um cartão NIC de 200Gb/s quando ligado através de cabos de divisão 1:2, reduzindo simultaneamente o consumo de energia.Projetado com um shell OSFP de superfície plana para interfaçar com a solução de resfriamento nos cartões ConnectX-7, serve como a contrapartida óptica perfeita para os switches da série mq9700 de alta densidade, permitindo uma escalabilidade eficiente dos clusters de IA e HPC.
O NVIDIA MMA4Z00-NS400 é um transceptor óptico de 400 Gigabit por segundo (Gb / s), de porta única, fator de forma OSFP, multimodo (SR4).É projetado especificamente para ser inserido em cartões de interface de rede PCIe baseados em ConnectX-7 (NICs), fornecendo a interface óptica para se conectar a switches upstream equipados com transceptores OSFP de duas portas 800G.
Este transceptor é um componente central na construção de redes NDR InfiniBand ou 400GbE de ponta a ponta.com um comprimento de até 20 mm,.
- Dual-protocolo, auto-sensores.O firmware correto é ativado com base no protocolo do switch conectado.
- Função adaptativa de duas velocidades:
- Modo 400 Gb/sUtiliza todas as 4 faixas com cabos MPO retos.
- Modo 200Gb/s (NDR200): Ativado automaticamente com cabos de divisão 1:2, utilizando apenas 2 pistas.
- Perfil de potência otimizado: A potência máxima é de 8,5 W no modo 400G e apenas 5,5 W no modo 200G, graças à desativação automática do canal.
- Óptica multimodo de curto alcance: 850nm VCSEL baseado em projeto suportando até 50m sobre fibra OM4 e 30m sobre OM3.
- Projeto térmico de superfície plana: A carapaça foi concebida para acoplar-se ao dissipador de calor integrado na jaula do adaptador ConnectX-7 para um resfriamento eficaz.
- Gestão integral: Compatível com os padrões OSFP MSA e CMIS 4.0, com monitorização de diagnóstico digital (DDM) completa.
Este componente avançado de cartão de rede é construído sobre vários padrões da indústria e inovações da NVIDIA:
- Fator de forma e gestão: Compatível com a especificação OSFP MSA Rev. 1.12, gerenciada através da especificação de interface de gestão comum (CMIS) 4.0.
- Modulação e sinalização: Emprega 100Gbaud PAM4 (Pulse Amplitude Modulation, 4-level) por faixa para interfaces elétricas e ópticas.
- Projeto óptico: Utiliza uma matriz VCSEL de 850 nm confiável para transmissão multimodo.
- Diagnóstico: O microcontrolador integrado fornece DDM em tempo real para parâmetros como temperatura, tensão, corrente de distorção do laser e potência óptica TX/RX por faixa.
O transceptor atua como um gateway eletro-óptico para o cartão ConnectX-7 NIC. Ele recebe quatro faixas de sinais elétricos 100G-PAM4 do adaptador,Converte-os em sinais ópticos através de sua matriz VCSEL, e transmite-as através de quatro fibras multimodo.

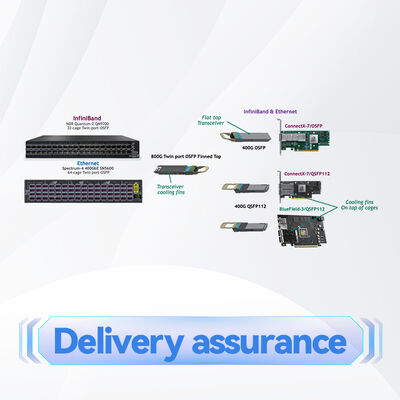

Esquema de ligação:O MMA4Z00-NS400 é tipicamente conectado a uma porta de um transceptor de duas portas 800G (como o MMA4Z00-NS) em um switch.Cabos de fibra cruzada de tipo BEste cabo atravessa internamente as fibras de transmissão e recepção para garantir que o transmissor de um módulo se alinhe com o receptor do outro.

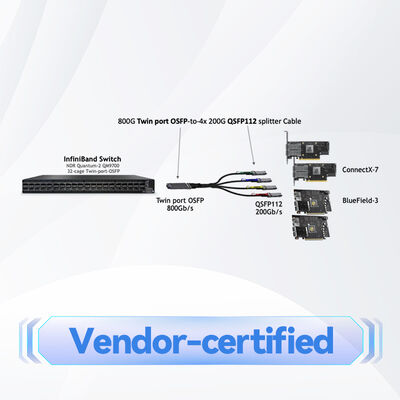

A velocidade é determinada pelo tipo de cabo: um cabo reto de 4 canais permite 400G; um cabo splitter de 1:2 ativa apenas 2 canais no transceptor, criando um link de 200G.
- Conectividade de servidor AI/ML de alta densidade: Conectar servidores individuais equipados com cartões de rede ConnectX-7 a switches backbone compatíveis com 800G (por exemplo, plataformas mq9700) em clusters de GPU.
- Escalagem flexível de aglomerados:
- Um interruptor de duas portas pode ligar paraDoisServidores 400G (usando cabos retos).
- Um interruptor de duas portas pode ligar paraQuatroServidores 200G (usando cabos de divisão), otimizando a utilização das portas.
- Tecidos para computação de alto desempenho (HPC): Fornecer ligações de baixa latência e alta largura de banda para nós de computação dentro de ambientes de supercomputação baseados em InfiniBand.
- Redes consolidadas de centros de dados: Servir como a interface óptica do lado do servidor em arquiteturas de folha-espinha 400GbE de próxima geração.
| Modelo | MMA4Z00-NS400 |
|---|---|
| Fator de forma | OSFP, de porta única, de superfície plana |
| Taxa de dados | 400 Gb/s (4x100G-PAM4) ou 200 Gb/s (2x100G-PAM4) |
| Comprimento de onda | 850 nm |
| Max Reach | 50 m (OM4), 30 m (OM3) |
| Potência máxima (400G) | 8.5 W |
|---|---|
| Potência máxima (200G) | 5.5 W |
| Modo de baixa potência | < 2,0 W |
| Tensão de alimentação | 3.3 V ± 5% |
| Temperatura da caixa | 0°C a +70°C |
| Dispositivo anfitrião | Adaptadores NVIDIA ConnectX-7/OSFP |
|---|---|
| Conector óptico | 1 x MPO-12/APC |
| Gestão | CMIS 4.0, OSFP MSA |
| Segurança do laser | Classe 1M |
| RoHS | Conformidade |
- Escala de potência inteligente: A negociação automática única reduz a potência em ~ 35% quando opera no modo 200G, reduzindo diretamente a OPEX e a carga térmica no chassi do servidor.
- Flexibilidade de desdobramento: Uma SKU de transceptor suporta dois níveis de velocidade comuns (400G e 200G), simplificando a poupança e permitindo uma escalagem elegante da largura de banda da rede.
- Optimização do ecossistema: Como parte da solução de ponta a ponta da NVIDIA, é rigorosamente validada com adaptadores ConnectX-7 e switches Quantum-2/Spectrum-4 (série mq9700), garantindo a confiabilidade do plug-and-play.
- Integração térmica superior: O projeto de superfície plana foi concebido especificamente para o sistema de gestão térmica das placas ConnectX-7, garantindo uma operação estável sob carga total.
- Apoio ao protocolo à prova de futuros: O firmware de protocolo duplo elimina a necessidade de inventários separados de transceptores InfiniBand e Ethernet.
Estamos por trás de cada cartão de rede e componente que fornecemos com uma estrutura de serviço abrangente:
- Garantia: Garantia completa do fabricante.
- Armazém e entrega globais: Os produtos estão disponíveis a partir do nosso extenso inventário global, suportando pedidos de pequenos e grandes volumes com logística confiável.
- Apoio técnico: Acesso à nossa equipa técnica especializada para consulta pré-venda e apoio à integração pós-venda, disponível 24 horas.
- Projeto de solução: Assistência com arquitetura de sistema e planeamento de compatibilidade para implantações complexas que envolvam switches e adaptadores NVIDIA.
- Compatibilidade: Verifique a compatibilidade do adaptador do host (NVIDIA ConnectX-7 com gaiola OSFP).
- Gestão de fibras e cabos:
- Utilize apenas fibras multimodo OM3 ou OM4 com conectores MPO-12/APC.
- Sempre usarCrossover do tipo Bcabos para ligações directas transceptor-transceptor.
- Mantenha os tampões ópticos de poeira quando as portas não estiverem em uso.
- Manuseio e limpeza:
- Observe as precauções de ESD.
- Limpe as extremidades dos conectores MPO com ferramentas aprovadas antes do acasalamento para evitar a contaminação, a principal causa de problemas de ligação.
- Nunca toque diretamente na ferrule óptica.
- Segurança do laser: Este é um produto a laser da classe 1M. Não fique a olhar para a porta óptica ou a ver com instrumentos ópticos.
- Ambiente de funcionamento: Garantir um fluxo de ar adequado em torno do adaptador ConnectX-7 para manter a temperatura da caixa do transceptor na faixa de 0°C a +70°C.
