MMA4Z00-NS transceptor óptico mellanox Compatível com 800G 2xSR4 OSFP PAM4 850nm 50m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | Transceptor ótico MMA4Z00-NS de Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Doença: | Novo e Original | Disponibilidade: | Estoque |
|---|---|---|---|
| tecnologia: | Infiniband e Ethernet | Velocidade máxima: | 800 GB/S. |
| Comprimento: | 50m | Faixa de temperatura: | 0 ° C a +70 ° C. |
| nome: | Transceptor óptico de mellanox mma4z00-ns compatível 800g 2xsr4 osfp pam4 850nm 50m módulo transcept | Palavras-chave: | Transceptor óptico Mellanox |
| Destacar: | Mellanox OSFP transceptor óptico 800G,MMA4Z00-NS transceptor 2xSR4 PAM4,Transceptor Mellanox 850nm com garantia |
||
Descrição de produto

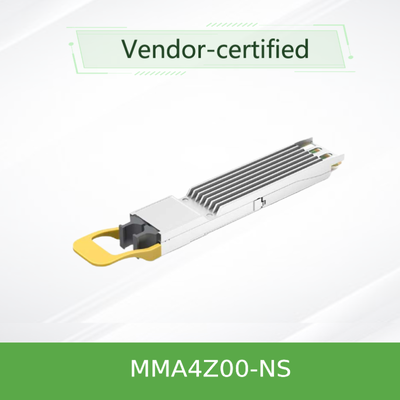

O Transceptor Óptico SR8 OSFP Twin-Port de 800Gb/s NVIDIA MMA4Z00-NS oferece a solução de placa de rede de alta densidade e alta largura de banda definitiva para data centers de IA e HPC de próxima geração.
O MMA4Z00-NS não é apenas uma placa de rede; é uma inovação em densidade e eficiência. Ele reúne dois motores transceptores NDR de 400Gb/s independentes em um único fator de forma OSFP, dobrando efetivamente a densidade de portas de switches como a plataforma mq9700. Isso permite 64 portas de 400G em um chassi de 32 slots, reduzindo drasticamente o espaço em rack e a complexidade da cabeamento, ao mesmo tempo em que suporta automaticamente os protocolos InfiniBand e Ethernet.
O NVIDIA MMA4Z00-NS é um transceptor óptico de 800 Gigabit por segundo (Gb/s), de duas portas, com fator de forma OSFP, projetado para aplicações de curto alcance de fibra multimodo (SR8). Cada módulo abriga dois transceptores completos de 400Gb/s, fornecendo uma largura de banda agregada de 800Gb/s para o switch mq9700 host ou similar através de um único conector elétrico, ao mesmo tempo em que fornece duas interfaces ópticas MPO-12/APC independentes.
Projetado especificamente para switches NVIDIA Quantum-2 NDR InfiniBand e Spectrum-4 400GbE refrigerados a ar, ele utiliza uma carcaça com topo com aletas para melhor gerenciamento térmico. Uma variante de topo plano (MMA4Z00-NS-FLT) está disponível para sistemas refrigerados a líquido e plataformas DGX H100.
- Suporte a Protocolos Duplos: Ativa automaticamente o firmware InfiniBand ou Ethernet com base no switch host
- Alta Densidade: Duas portas de 400G em um slot OSFP, maximizando a utilização da placa frontal do switch
- Desempenho: Agregado de 800G (2x400G) usando modulação 100G-PAM4 por faixa sobre 8 canais baseados em VCSEL
- Alcance: Até 50 metros em fibra multimodo OM4, 30 metros em OM3 (com dois painéis de conexão)
- Eficiência Energética: Dissipação máxima de energia de 17W, com um modo de suspensão de baixa potência a 2,0W
- Conectável a Quente: Totalmente compatível com os padrões de gerenciamento OSFP MSA e CMIS 4.0
- Conectividade Flexível: Suporta cabos de fibra retos e divisores 1:2 para configurações de link de 400G ou 200G
- Fator de Forma e Gerenciamento: Compatível com a Especificação OSFP MSA Rev. 1.12 e a Especificação de Interface de Gerenciamento Comum (CMIS) 4.0
- Modulação: 100Gbaud PAM4 (Modulação por Amplitude de Pulso de 4 níveis) por faixa elétrica e óptica
- Mecanismo Óptico: Arrays VCSEL (Laser de Emissão de Superfície de Cavidade Vertical) de 850nm para transmissão multimodo
- Conector: Orientação vertical patenteada de conectores duplos MPO-12/APC (Contato Físico Angular) para se adequar ao design de duas portas, minimizando a reflexão traseira
- Diagnóstico: Monitoramento de Diagnóstico Digital (DDM) abrangente para monitoramento em tempo real de temperatura, tensão, polarização TX e potência óptica por faixa
O transceptor opera como um conversor eletro-óptico sofisticado. No lado do host (por exemplo, um switch mq9700), ele recebe 8 faixas de sinais elétricos 100G-PAM4. Internamente, dois mecanismos transceptores idênticos processam quatro faixas cada.
Fluxo do Processo: Entrada Elétrica (PAM4) → Driver e Array de Laser (Conversão E/O) → Luz de 850nm em Fibra Multimodo → Receptor Remoto (Conversão O/E) → Sinal Elétrico de Saída.
Cada uma das duas portas ópticas usa um conector MPO de 12 fibras, mas ativa apenas 8 fibras (4 para transmissão, 4 para recepção). Para conectar diretamente dois transceptores, são necessários cabos de fibra cruzada Tipo B, que trocam internamente os pares de fibra Tx e Rx para alinhar os transmissores com os receptores corretamente.
- Interconexão Switch-a-Switch: Crie um link de 800G entre dois switches ou dois links independentes de 400G para switches separados
- Conectividade de Servidor de Alta Densidade: Conecte um switch a vários adaptadores NVIDIA ConnectX-7 e/ou DPUs BlueField-3
- Tecido de Cluster AI/GPU: Ideal para construir redes de baixa latência e alta largura de banda para sistemas NVIDIA DGX H100 e comunicação GPU-a-GPU via InfiniBand
- Spine-Leaf de Data Center Consolidado: Maximize a densidade de largura de banda nas camadas de agregação e núcleo de tecidos Ethernet
| Atributo | Especificação |
|---|---|
| Modelo do Produto | MMA4Z00-NS (Topo com Aletas) |
| Fator de Forma | OSFP de Duas Portas |
| Taxa de Dados Agregada | 800 Gb/s (2 x 400 Gb/s) |
| Modulação | 100G-PAM4 por faixa |
| Comprimento de Onda Óptica | 850 nm VCSEL |
| Alcance Máximo da Fibra (OM4) | 50 metros |
| Tipo de Conector | 2 x MPO-12/APC |
| Suporte a Protocolo | NDR InfiniBand / 400Gb Ethernet |
| Consumo de Energia (Máx.) | 17 Watts |
| Modo de Baixa Potência | < 2,0 Watts |
| Tensão de Alimentação | 3,3 V ±5% |
| Temperatura da Caixa de Operação | 0°C a +70°C |
| Classe de Segurança do Laser | Classe 1M |
| Plataformas Compatíveis | Switches NVIDIA Quantum-2, Spectrum-4 (série mq9700) |
- Densidade de Porta Incomparável: Dobra a contagem efetiva de portas de 400G por chassi de switch em comparação com transceptores de porta única, oferecendo eficiência superior de CapEx e espaço em rack
- Agilidade de Protocolo: Um único SKU atende aos ambientes InfiniBand e Ethernet, simplificando o inventário e oferecendo flexibilidade à prova de futuro
- Gerenciamento Inteligente de Energia: Quando usado com cabos divisores para links de 200G, ele sinaliza automaticamente a placa de rede de extremidade distante para reduzir a energia de 8W para 5,5W, otimizando o uso geral de energia do sistema
- Otimização End-to-End da NVIDIA: Rigorosamente testado e validado dentro do ecossistema da NVIDIA, garantindo desempenho e confiabilidade garantidos
- Design de Resfriamento Aprimorado: A carcaça com topo com aletas é projetada especificamente para desempenho térmico ideal em ambientes de switch de alta densidade e resfriados a ar
Apoiado pela experiência de uma década de nossa empresa e por uma forte equipe técnica, fornecemos suporte abrangente para esta e outras soluções de placa de rede premium:
- Garantia: A garantia padrão do fabricante se aplica. Opções de suporte estendidas disponíveis
- Disponibilidade: Em estoque com inventário pronto para envio, suportando pedidos de grande volume
- Suporte Técnico: Consulta ao cliente 24 horas por dia, 7 dias por semana e assistência técnica pós-venda
- Serviços de Integração: Orientação especializada sobre implantação em ambientes de rede NVIDIA e multi-fornecedor
- Logística Global: Envio confiável com rastreamento preciso da entrega
Compatibilidade: Verifique a compatibilidade do switch host (por exemplo, série mq9700). Use apenas com gaiolas OSFP recomendadas pela NVIDIA.
Tipo de Fibra: Use fibra multimodo OM3 ou OM4. Certifique-se de que a polaridade da fibra esteja correta usando cabos cruzados Tipo B para links diretos transceptor-a-transceptor.
Manuseio: Sempre mantenha as tampas protetoras contra poeira nas portas ópticas quando não estiverem conectadas. Limpe os conectores MPO com ferramentas aprovadas antes da inserção para evitar contaminação, uma das principais causas de falhas de link. Observe as precauções ESD (descarga eletrostática) durante o manuseio.
Ambiental: Opere dentro da faixa de temperatura da caixa especificada (0°C a 70°C). Certifique-se de que haja fluxo de ar adequado no switch para a versão com topo com aletas.
Segurança do Laser: Este é um produto laser Classe 1M. Não olhe para aberturas ópticas abertas nem use instrumentos ópticos para visualizar o feixe.
Sequenciamento de Energia: O módulo é conectável a quente, mas certifique-se de que a energia e o aterramento do sistema host atendam às especificações para evitar danos.
