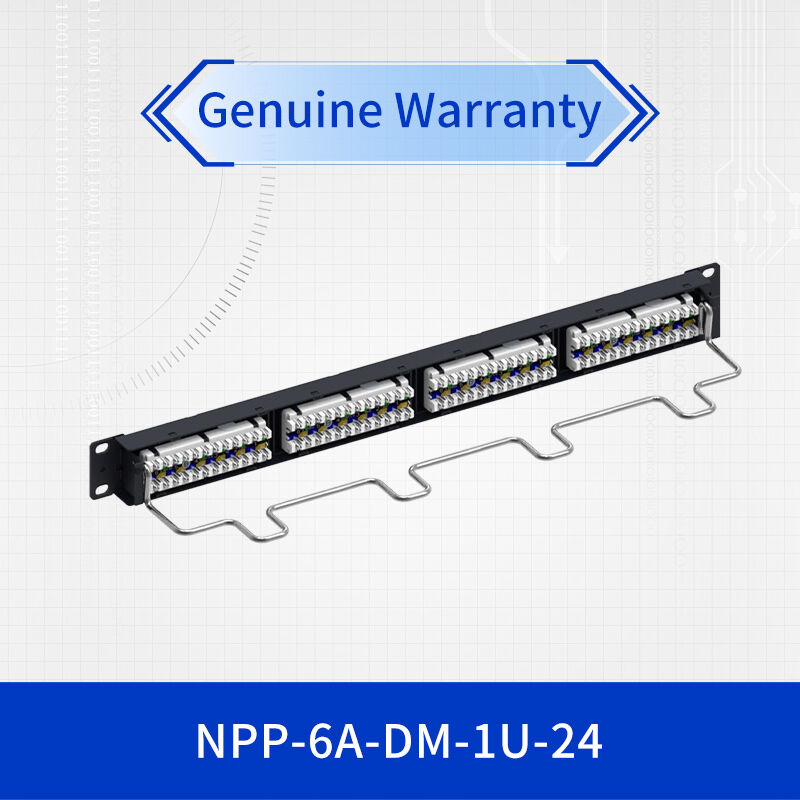

NETCONNECT Categoria 6A 24 Port 1U Painel de correção montável em rack para instalações de rede de alta densidade
Detalhes do produto:
| Marca: | Commscope |
| Número do modelo: | 760237032 |
| Documento: | 760237032 _ .pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | caixa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Variação da resistência de contacto: | 6A | Tipo de cabo: | Não blindado |
|---|---|---|---|
| Cor: | Preto | Tipo de condutor: | Sólido | Encalhado |
| Módulos, quantidade: | 4 | Estilo do painel: | Direto |
| Destacar: | Painel de Patch Categoria 6A,24 painéis de remendo portuários,Painel de Patch Montável em Rack 1U |
||
Descrição de produto
NETCONNECT Categoria 6A Painel de módulo de distribuição não blindado, 1U, porta 24
Visão geral do produto
O NETCONNECT representa a próxima geração de tecnologia de painel de patch não blindado de alto desempenho da categoria 6A.Este módulo de distribuição 1U montável em rack oferece um desempenho excepcional, mantendo a compatibilidade com as infraestruturas existentes das categorias 6 e 5eCom 24 portas num formato compacto de 1U, este painel de correcção otimiza o espaço de rack, garantindo uma conectividade fiável para ambientes de rede exigentes.
Características e Benefícios Avançados
Desempenho de 10 GbE
Suporta 10 Gigabit Ethernet até 100 metros com largura de banda de 500 MHz, excedendo os requisitos da categoria 6A.
Projeto de alta densidade
24 portas num único espaço de 1U maximizam a eficiência do rack, mantendo ao mesmo tempo capacidades superiores de gestão de cabos.
Apoio de PoE reforçado
Totalmente compatível com a norma IEEE 802.3bt (tipo 4) para aplicações PoE++ de alta potência até 90 W.
Protecção superior contra sons alienígenas
O projeto avançado minimiza a transmissão alienígena para um desempenho confiável de 10GbE em instalações de alta densidade.
Especificações técnicas
| Especificações | Detalhes |
|---|---|
| Tipo de produto | Painel de módulo de distribuição não blindado, categoria 6A |
| Categoria de desempenho | ANSI/TIA Categoria 6A, Classe EA da ISO/CEI |
| Configuração de porta | 24 portas, espaço de rack 1U |
| Normas de transmissão | ANSI/TIA-568.2-D, ISO/IEC 11801 Classe EA |
| Tipo de terminação | IDC (conexão de deslocamento de isolamento) |
| Esquemas de fiação | T568A e T568B |
| Cable compatível | 22-24 AWG, sólido ou em filamentos (0,762 mm - 1,168 mm de diâmetro) |
| Dimensões (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Temperatura de funcionamento | -10°C a +60°C (14°F a 140°F) |
| Vida útil da inserção | 750+ ciclos mínimos |
Especificações de desempenho
| Parâmetro | Especificações |
|---|---|
| Largura de banda | 500 MHz (performance da categoria 6A) |
| Suporte de taxa de dados | 10GBASE-T até 100m, 1000BASE-T até 100m |
| Voltagem de resistência dielétrica | 1,000 Vac de contacto a contacto, 1.500 Vac de superfície condutora |
| Resistência ao isolamento | 500 MΩ no mínimo |
| Classificação atual | 1.5 A @ 20°C (68°F) |
| Força de retenção da tomada | 133 N (29,9 lbf) mínimo |
| Conformidade do PoE | IEEE 802.3bt (tipo 4) para distribuição de energia até 90 W |
Aplicações recomendadas
- Infraestrutura de rede 10GbE:Ideal para cablagem de backbone e horizontal com suporte a aplicações Ethernet de 10 Gigabit
- Centros de dados de alta densidade:Perfeito para salas de servidores e centros de dados que requerem densidade máxima de portas com desempenho de 10GbE
- Alimentação através de implantações Ethernet:Suporta aplicações PoE++ de alta potência, incluindo câmeras PTZ, pontos de acesso e thin clients
- Redes de Campus Empresariais:Projetado para ambientes corporativos que exijam uma conectividade 10GbE à prova de futuros
- Saúde e Educação:Adequado para aplicações de largura de banda intensiva em imagens médicas e ambientes de aprendizagem digital
Características de instalação e design
Este painel de correção de categoria 6A apresenta um design de painel reto com gestão de cabo integrada, especificamente concebido para manter o desempenho de 10GbE em instalações de alta densidade.A construção termoplástica retardadora de chama com estrutura de aço revestida com pó garante durabilidade e desempenho confiávelO design avançado do painel minimiza a interação alienígena, um fator crítico para manter o desempenho do 10GBASE-T em ambientes de cabo em conjunto.
Conformidade e certificações
- Classificação de inflamabilidade UL 94 V-0
- RoHS, Reino Unido RoHS e China RoHS Compliant
- Compatível com o REACH SVHC
- Sistema de gestão da qualidade ISO 9001:2015
- Compatível com a RCM (Segurança Elétrica e Telecomunicações)
- Normas de segurança UL e cUL
Perguntas Frequentes
Qual é a diferença entre o desempenho da categoria 6 e da categoria 6A?
A categoria 6A suporta 10 Gigabit Ethernet até 100 metros com largura de banda de 500 MHz, enquanto a categoria 6 é limitada a 10GbE até 55 metros com largura de banda de 250 MHz.O painel de correção da categoria 6A fornece um desempenho superior de transmissão alienígena para 10GbE confiável em instalações de alta densidade.
Este painel suporta aplicações PoE de alta potência?
Sim, este painel de parches de categoria 6A cumpre integralmente as normas IEEE 802.3bt (tipo 4),Suporte a aplicações PoE++ com potência de até 90 W por porta para dispositivos exigentes, como câmaras PTZ e pontos de acesso de alto desempenho.
Que tipos de cabos são compatíveis com este painel de parches da categoria 6A?
Este módulo de distribuição sem blindagem suporta condutores sólidos e estrangulados que variam de 22-24 AWG, com diâmetros de cabo entre 0,762 mm (0,03 polegadas) e 1,168 mm (0,046 polegadas),compatível com os cabos padrão da categoria 6A.
Notas de instalação
- Assegurar a separação e agrupamento adequados dos cabos para manter o desempenho do crosstalk estrangeiro
- Utilize componentes certificados de categoria 6A em todo o canal para garantir um desempenho de 10 GbE
- Seguir as recomendações do fabricante para a gestão do raio de curva e do cabo
- Verificar as técnicas de terminação adequadas para manter as características de impedância
- Ensaiar canais instalados para validar as especificações de desempenho da categoria 6A
