Mellanox MAM1Q00A-QSA QSFP+ para SFP+ Adaptador Conversor de Interface de Rede

Detalhes do produto:

Marca: Mellanox
Número do modelo: Mam1q00a-qsa
Documento: MAM1Q00A-QSA.pdf

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1pcs
Preço: Negotiate
Detalhes da embalagem: Caixa externa
Tempo de entrega: Baseado no inventário
Termos de pagamento: T/T.
Habilidade da fonte: Fornecimento por projeto/lote
Melhor preço Contato

Informação detalhada

Modelo no.: Mam1q00a-qsa Forma: Cubóide
Poder: Poder de 3.3V único Dynamix QSA: QSFP+ para SFP+
Temperatura operacional: 0 ℃ - 70 ℃ Technics: CMIS
Tecnologia: IB e suporte ETH Marca registrada: Mellanox

Descrição de produto

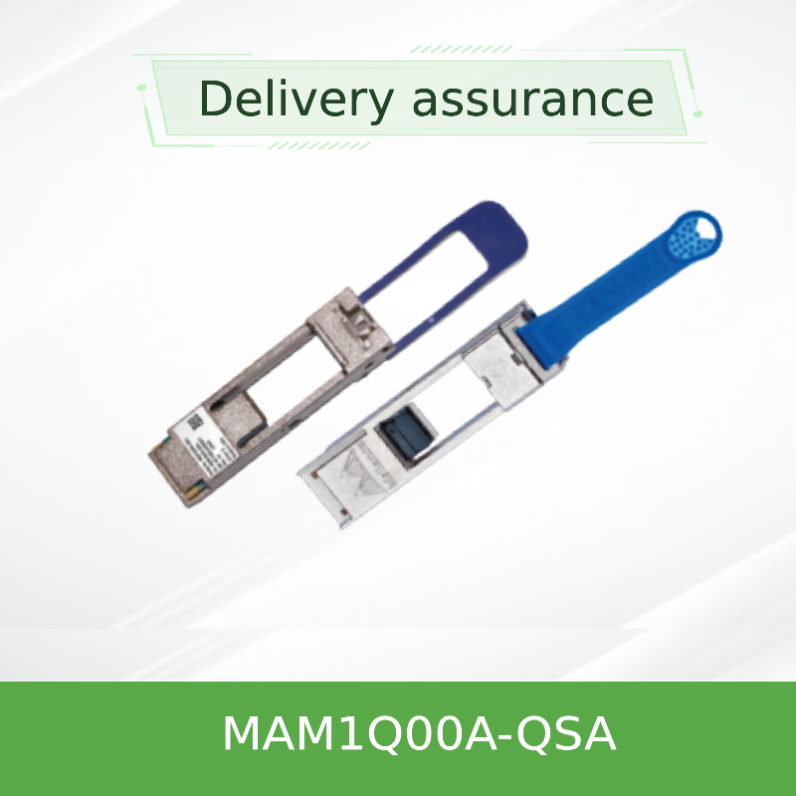

Adaptador Mellanox MAM1Q00A-QSA DynamiX QSFP+ para SFP+

Conversão de Interface de Rede de Alto Desempenho

O adaptador Mellanox DynamiX MAM1Q00A-QSA oferece conectividade perfeita entre portas QSFP+ de quatro pistas e transceptores ou cabos SFP+ de pista única. Este adaptador de rede inovador permite a integração econômica de diferentes tecnologias de interface de rede, mantendo o desempenho e a confiabilidade ideais.

Compatibilidade Multi-Fornecedor

Funciona com todos os principais fornecedores de módulos ópticos e cabos de cobre de conexão direta

Conformidade com Padrões

Total conformidade com QSFP+ MSA SFF-8436 e SFP+ MSA SFF-8418/8419

Características do Produto

Especificações Físicas

  • Fator de forma QSFP+ com receptáculo SFP+
  • Mecanismo de travamento seguro para conexões confiáveis
  • Design de impedância correspondente (impedância característica de 90-110Ω)
  • Construção em conformidade com RoHS
  • Arquitetura de baixa perda de inserção

Recursos de Desempenho

  • Interoperabilidade independente do fornecedor
  • Caminho direto para a memória da unidade SFP
  • Interface de gerenciamento I²C compatível com SFF-8636
  • Suporta transceptores 10GbE SFP+ e 1GbE SFP
  • Tecnologia patenteada nos EUA nº 7934.959

Padrões e Protocolos Técnicos

O adaptador de rede MAM1Q00A-QSA implementa protocolos padrão da indústria para garantir ampla compatibilidade:

  • QSFP+ MSA SFF-8436 - Conformidade com a especificação Quad Small Form-factor Pluggable
  • SFP+ MSA SFF-8418/8419 - Acordo multi-fonte Small Form-factor Pluggable
  • SFF-8636 - Especificação de interface de gerenciamento para leitura de dados do transceptor SFP
  • Interface de Gerenciamento I²C - Protocolo de comunicação padrão para gerenciamento de dispositivos
  • Conformidade RoHS - Atende às diretivas de Restrição de Substâncias Perigosas

Princípio Operacional

O adaptador DynamiX QSA funciona como um conversor de interface física e elétrica entre diferentes fatores de forma. O adaptador conecta a pista 1 da interface QSFP+ diretamente ao receptáculo SFP+, enquanto as três pistas restantes no conector QSFP+ permanecem desconectadas. Esta solução inteligente de placa de rede mantém a integridade do sinal por meio de design de impedância correspondente e perda mínima de inserção.

O adaptador fornece acesso direto à memória do transceptor SFP conectado por meio da interface de gerenciamento I²C, permitindo total compatibilidade com os sistemas de gerenciamento existentes e placas de interface de rede. Essa abordagem garante que o transceptor ou cabo SFP+ conectado opere como se estivesse conectado diretamente a uma porta SFP+ nativa.

Cenários de Aplicação

Migração de Data Center

Conecte portas QSFP+ de switch 40GbE a portas SFP+ NIC de servidor 10GbE durante as atualizações de infraestrutura, fornecendo um caminho de transição flexível para placas de rede.

Integração Multi-Fornecedor

Habilite a conectividade entre equipamentos de diferentes fabricantes onde os tipos de porta não correspondem, servindo como uma solução universal de adaptador de rede.

Especificações Técnicas

Parâmetro Especificação
Modelo do Produto MAM1Q00A-QSA
Conversão de Interface QSFP+ para SFP+
Taxas de Dados Suportadas 10GbE SFP+, 1GbE SFP
Consumo de Energia Máx. 0,1W
Temperatura de Operação 0°C a 70°C (MAM1Q00A-QSA)
-10°C a 85°C (MAM1Q00A-QSA_E)
Tensão de Alimentação 3,135V a 3,465V (3,3V típico)
Impedância Característica 90-110Ω (100Ω típico)
Conformidade QSFP+ MSA SFF-8436, SFP+ MSA SFF-8418/8419, RoHS

Guia de Seleção de Modelos

Número da Peça Descrição Faixa de Temperatura Aplicação
MAM1Q00A-QSA Adaptador QSFP+ para SFP+ 0°C a 70°C Ambientes comerciais padrão
MAM1Q00A-QSA_E Adaptador QSFP+ para SFP+, Temperatura Estendida -10°C a 85°C Ambientes industriais e severos

Vantagens Competitivas

Compatibilidade Universal

Ao contrário das soluções específicas do fornecedor, este adaptador de rede funciona com todos os principais fabricantes de módulos ópticos e cabos de cobre de conexão direta, proporcionando flexibilidade sem precedentes em ambientes de fornecedores mistos.

Confiabilidade Comprovada

Com tecnologia patenteada registrada e testes abrangentes, este adaptador de placa de rede oferece desempenho e durabilidade consistentes em ambientes de rede exigentes.

Serviço e Suporte

  • Garantia: Garantia limitada de hardware de 1 ano cobrindo reparo ou substituição de peças
  • Disponibilidade: Em estoque com capacidade de envio imediato
  • Suporte Técnico: Consulta de pré-venda abrangente e assistência técnica pós-venda
  • Garantia de Qualidade: Testes completos para atender aos rigorosos requisitos de qualidade antes do envio
  • Política de Devolução: Garantia de satisfação de 30 dias com processo de devolução simples

Perguntas Frequentes

Quais tipos de transceptores são compatíveis com o MAM1Q00A-QSA?

O adaptador suporta transceptores 10GbE SFP+ e 1GbE SFP que estão em conformidade com o Small Form-factor Pluggable (SFP) Transceiver Multi-source Agreement (MSA). É independente do fornecedor e funciona com todos os principais fabricantes de módulos ópticos.

Este adaptador pode ser usado com cabos de cobre de conexão direta?

Sim, o MAM1Q00A-QSA suporta transceptores ópticos e cabos de cobre de conexão direta (DAC) com conectores SFP+, tornando-o um acessório de placa de rede versátil para vários requisitos de conectividade.

Qual é a diferença entre os modelos de temperatura padrão e estendida?

O MAM1Q00A-QSA padrão opera de 0°C a 70°C, enquanto a versão de temperatura estendida MAM1Q00A-QSA_E suporta -10°C a 85°C, tornando-a adequada para aplicações industriais e ambientes severos.

O adaptador requer drivers ou configuração especiais?

Não, o adaptador é completamente passivo e não requer drivers ou configuração. Ele fornece uma conversão de interface física e elétrica que é transparente para o equipamento conectado.

Diretrizes de Instalação e Operação

Considerações Importantes

  • Certifique-se de que a dimensão A10 (comprimento da área de exclusão de componentes/máscara de solda) da placa de acoplamento SFP+/SFP seja maior que 6,0 mm para evitar danos durante a inserção
  • Não tente inserir transceptores SFP de cabeça para baixo, pois isso pode danificar o receptáculo do adaptador
  • Verifique a compatibilidade com modelos específicos de switch e placa de interface de rede antes da implantação
  • Mantenha as condições de operação dentro das faixas de temperatura e umidade especificadas
  • Use as precauções ESD apropriadas durante a instalação e manuseio
  • Para aplicações de temperatura estendida, selecione a variante MAM1Q00A-QSA_E projetada especificamente para ambientes severos
