200Gb/s HDR ao cabo ótico do divisor de 2x100Gb/s HDR100 (QSFP56 a 2xQSFP56) MMFActive

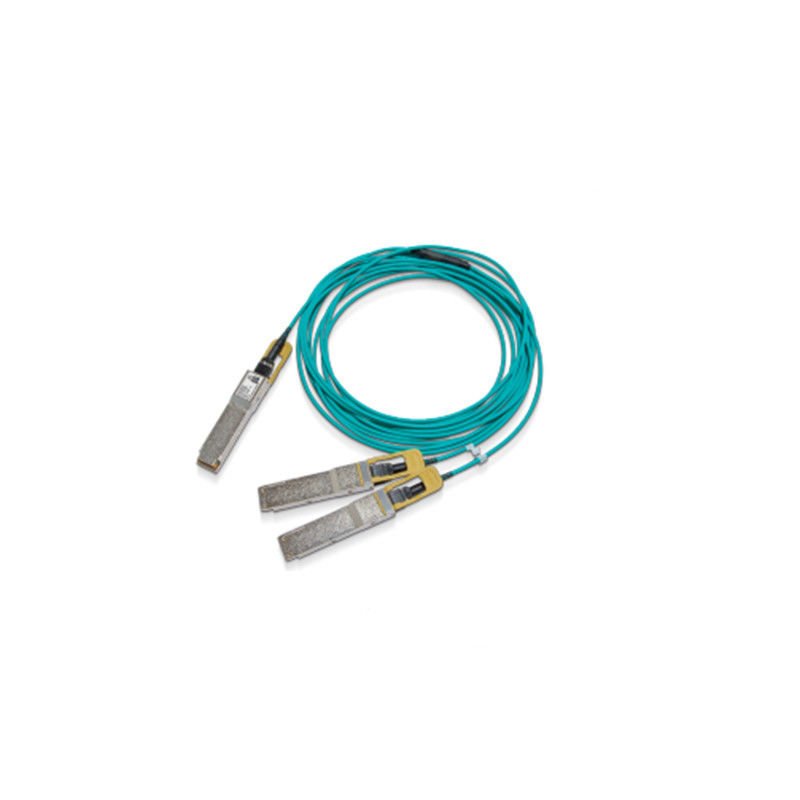

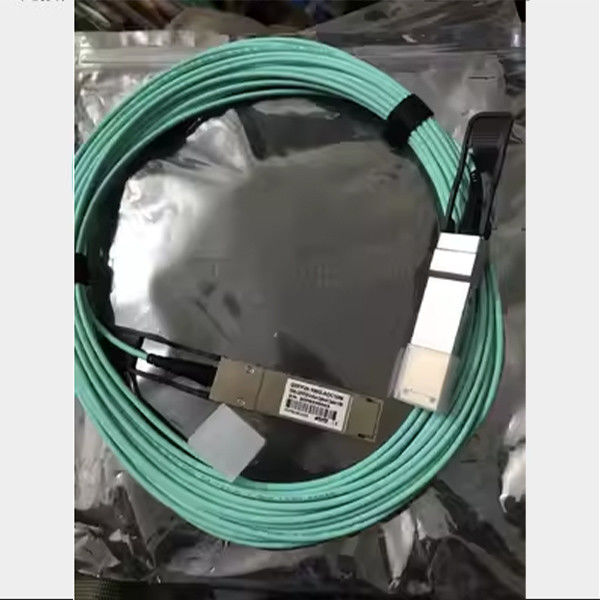

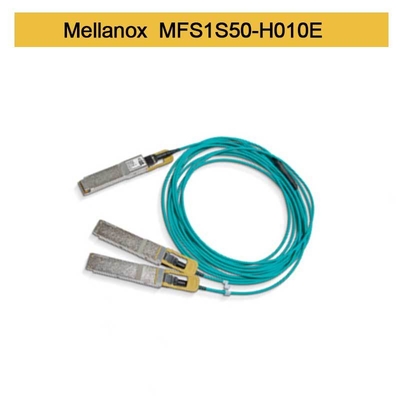

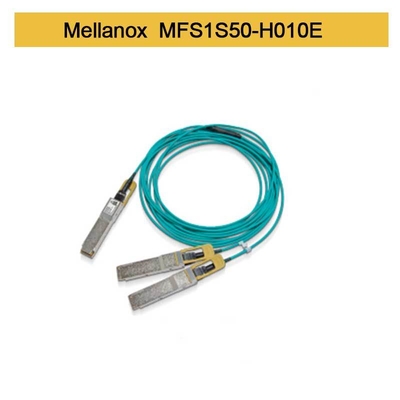

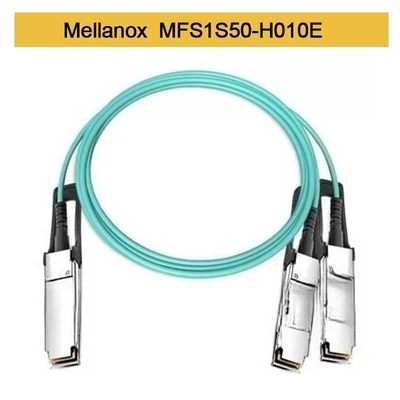

Mellanox® MFS1S50-HxxxE é um QSFP56 VCSEL-baseado (laser Superfície-se emitindo da cavidade vertical), 200Gb/s costeffective 2 ao cabo ótico ativo do divisor de x 100Gb/s (AOC) projetado para o uso em sistemas de 200Gb/s InfiniBand HDR (taxa de dados alta).

O cabo de MFS1S50-HxxxE é complacente com o SFF-8665 para a solução QSFP56 pluggable. Fornece a conectividade entre unidades de sistema com um conector 200Gb/s em um lado e dois conectores 100Gb/s separados no outro lado, tal como um interruptor e dois servidores. O cabo conecta sinais de dados de cada um dos 4 multi fibra do modo) pares de MMF (na única extremidade QSFP56 aos pares duplos de cada um das extremidades do multiport QSFP56. Cada extremidade QSFP56 do cabo compreende um EEPROM que fornecem o produto e o estado que monitora a informação, que pode ser lida pelo sistema de anfitrião.

Os testes de produção rigorosos asseguram a melhores experiência, desempenho e durabilidade da instalação da para fora---caixa.

A qualidade que original de Mellanox as soluções ativas do cabo da fibra fornecem a conectividade poder-eficiente para o centro de dados interconecta. Permitem uma largura de banda portuária mais alta, uma densidade e um configurability a baixo custo, e exigência de poder reduzida nos centros de dados.

NVIDIA® MFS1S50 é um QSFP56 VCSEL-baseado (laser Superfície-se emitindo da cavidade vertical), 200Gb/s eficaz na redução de custos 2 ao cabo ótico ativo do divisor de x 100Gb/s (AOC) projetado para o uso em sistemas de 200Gb/s InfiniBand (IB) HDR (taxa de dados alta).

O cabo MFS1S50 é complacente com o SFF-8665 para a solução QSFP56 pluggable. Fornece a conectividade entre unidades de sistema com um conector 200Gb/s em um lado e dois conectores 100Gb/s separados no outro lado, tal como um interruptor e dois servidores. O cabo conecta sinais de dados de cada um dos 4 multi fibra do modo) pares de MMF (na única extremidade QSFP56 aos pares duplos de cada um das extremidades do multiport QSFP56. Cada extremidade QSFP56 do cabo compreende um EEPROM que fornecem o produto e o estado que monitora a informação, que pode ser lida pelo sistema de anfitrião.

As soluções do cabo da original-qualidade de Nvidia fornecem a conectividade poder-eficiente para o centro de dados interconectam. Permite uma largura de banda mais alta do porto, uma densidade e um configurability a baixo custo, e exigência de poder reduzida nos centros de dados.

Os testes de produção rigorosos asseguram a melhores experiência, desempenho e durabilidade da instalação da para fora---caixa.

Informação pedindo

Especificações máximas absolutas

As avaliações máximas absolutas são aquelas além de que dano ao dispositivo pode ocorrer.

A operação prolongada entre as especificações operacionais e as avaliações máximas absolutas não é pretendida e pode causar a degradação permanente do dispositivo.

Avaliações máximas absolutas

Especificações ambientais

Esta tabela mostra as especificações ambientais para o produto.

Especificações operacionais

Esta seção mostra a escala dos valores para a operação normal. A filtração da fonte de alimentação da placa do anfitrião deve ser projetada como recomendado nas especs. do comitê de SFF.

Especificações elétricas

Notas:

• Os domínios múltiplos do pulso de disparo são apoiados somente no linha-lado Rx. O lado Rx do anfitrião apoia um único domínio do pulso de disparo somente.
• O fechamento dos CDR de QSFP Tx pode somente ocorrer se a pista 4 de Tx está transmitindo dados.

Descarga eletrostática (ESD)

Este produto é compatível com os níveis do ESD em ambientes operacionais típicos do centro de dados e certificados de acordo com os padrões alistados na seção reguladora da conformidade. O produto é enviado com os tampões protetores em todos os conectores para protegê-lo durante o transporte. Na manipulação e na operação normais de cabos de alta velocidade e de transceptores óticos, o ESD é do interesse durante a inserção na gaiola de QSFP do servidor/interruptor. Daqui, o ESD padrão que segura precauções deve ser observado. Estes incluem o uso de correias aterradas do pulso/sapata e de assoalho do ESD onde quer que um cabo/transceptor é extraído/introduzido. As descargas eletrostáticas ao exterior do chassi do equipamento principal após a instalação são sujeitas às exigências niveladas do ESD do sistema.

Manipulação e limpeza

O transceptor pode ser danificado pela exposição aos impulsos atuais e sobre eventos da tensão. Ciao para restringir a exposição às circunstâncias definidas em avaliações máximas absolutas. Observe precauções de manipulação normais para dispositivos descarga-sensíveis eletrostáticos. O transceptor é enviado com os tampões de poeira no porto elétrico e ótico. O tampão no porto ótico deve sempre ser no lugar quando não há nenhum cabo da fibra conectou. O conector ótico tem uma superfície recessed do conector que seja exposta sempre que não tem nenhum cabo nem tampão.

Antes da inserção do cabo da fibra, limpe o conector de cabo para impedir a contaminação dela. O tampão de poeira assegura-se de que os sistemas óticos permaneçam limpos e nenhuma limpeza adicional deva ser necessário. No caso da contaminação, as ferramentas de limpeza padrão e os métodos devem ser usados. Os líquidos não devem ser aplicados.

Interoperabilidade

Para as configurações testadas com o AOCs refira por favor o relatório nivelado da qualificação do produto do sistema (SLP).

Rate Select

O AOC apoia a taxa seleta, que é controlada escrevendo aos registros 0x57-0x58. Dois bocados são atribuídos para cada pista do receptor no byte 0x57 (87dec, Rxn_Rate_Select) e nos dois bocados para cada pista do transmissor no byte 0x58 (88dec, Txn_Rate_Select) para especificar até quatro bitrates, como definido no Rev SFF-8636 2.9.2 CODIFICAÇÕES da tabela 6-5 XN_RATE_SELECT. Todas as quatro pistas são exigidas para ter o mesmo valor seleto da taxa.

A tabela abaixo especifica a taxa para cada ajuste seleto da taxa.

Rate Select Encodings

Especificações mecânicas

De alta velocidade interconecta
O crescimento rápido o mais atrasado no tráfego e na nuvem do centro de dados que computam conduziu aos aumentos tremendos no tráfego da máquina-à-máquina devido à adoção rápida da virtualização do servidor, de redes software-definidas (SDNs), e da computação da em-nuvem. Adicione agora as exigências maciças da largura de banda para Terabyte dos trabalhos em rede dos dados para treinar sistemas GPU-baseados artificiais da aprendizagem de máquina da inteligência (AI) (ML).

Isto está conduzindo procuras maciças para redes altas da largura de banda e da baixo-latência. Os cabos de alta velocidade de DAC e de AOC e o transceptor ótico interconectam estão jogando um papel crítico nestas tecnologias modernas do centro de dados.

A família de produto de NVIDIA® Mellanox® LinkX® dos cabos e os transceptores fornece a linha a mais completa da indústria de 10, 25, 40, 50, 100, 200, e 400GbE nos ethernet e o EDR, o HDR, e o NDR em produtos de InfiniBand para a nuvem, a HPC, a Web 2,0, a empresa, o Telco, o armazenamento e a inteligência artificial, aplicações do centro de dados.

Os cabos e os transceptores de LinkX são usados frequentemente ligar para baixo interruptores da parte--cremalheira aos adaptadores de rede em servidores de NVIDIA GPUs e do processador central, e armazenamento e/ou para cima em aplicações do interruptor-à-interruptor durante todo a infraestrutura de rede.
