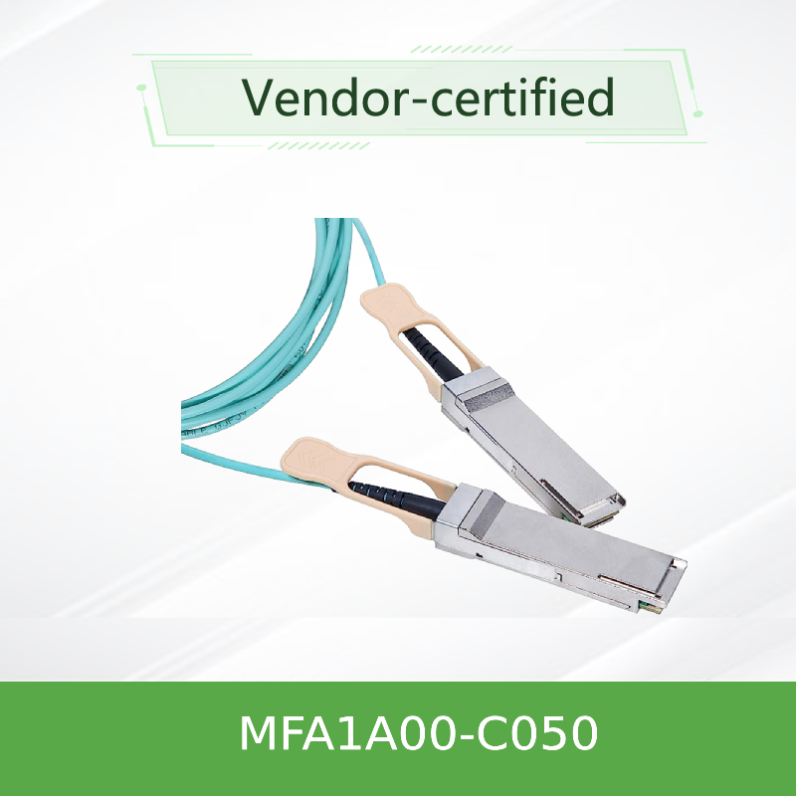

Cabo Óptico Ativo NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE 50m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | Tempo de espera: | De acordo com o estoque |
| Tecnologia: | Ethernet | Comprimento: | 5m |
| Tensão de alimentação: | -0.3-3.6 | Tensão de entrada de dados: | -0.3-4.465 |
| Destacar: | Cabo Óptico Ativo MMF NVIDIA 100G QSFP28,Cabo Óptico Ativo 100GbE 50m,Cabo Nvidia com desempenho 100GbE |
||
Descrição de produto
NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Cabos ópticos ativos QSFP28 de alto desempenho de 100 Gb/s, concebidos para interconexões de médio alcance em data centers.Conectividade de eficiência energética em sistemas EDR de 100 Gigabit Ethernet e InfiniBand.
Visão geral do produto
O NVIDIA MFA1A00-C050 é um cabo óptico ativo baseado em QSFP28 VCSEL que fornece 100Gb/s de largura de banda agregada através de fibra multimodo.com uma tensão de até 25 kV,.78Gb/s com modulação NRZ. Totalmente compatível com os padrões SFF-8665 e SFF-8636, suporta instalação e gerenciamento I2C com consumo de energia típico de apenas 2.2 W por extremidade quando o retiming estiver habilitado.
Características fundamentais
- Taxa de dados:Até 100 Gb/s (4× 25,78 Gb/s NRZ)
- Apoio ao protocolo:100GbE, EDR de banda InfiniBand
- Alcance:Até 100 m sobre fibra multimodo
- Baixa potência:2.2W típicos por extremidade (com retiming)
- Com um comprimento de diâmetro igual ou superior a 50 mmFator de forma QSFP28, compatível com a SFF-8665
- Gestão:Interface SFF-8636 I2C com DDM
- Programável:Rx amplitude de saída e pré-enfatização, equalizador de entrada Tx
- Conformidade:RoHS, classe 1 de segurança do laser
Tecnologia e Design
O MFA1A00-C050 emprega a tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) em comprimento de onda de 850 nm, juntamente com fibra multimodo de alta velocidade.Cada faixa possui retiming independente para os caminhos de transmissão e recebimentoO cabo integra monitoramento de diagnóstico digital (DDM) para rastreamento em tempo real de potência óptica, temperatura, voltagem e corrente de desvio.Equalização Tx programável e amplitude/pré-enfatização de saída Rx permitem ajuste fino para diferentes condições da placa anfitriãA jaqueta LSZH (Low Smoke Zero Halogen) garante segurança em ambientes de data center.
Desdobramentos típicos
- Centros de dados de 100 GbE:Conectar os interruptores top-of-rack aos servidores e sistemas de armazenamento em todas as linhas
- Tecidos InfiniBand EDR:Clusters de computação de alto desempenho que necessitem de interconexão de alcance médio
- Fornecedores de serviços em nuvem:Conectividade 100G rentável para nuvens públicas e privadas
- Grupos de formação em IA/ML:Conexões de alta largura de banda e baixa latência para sistemas baseados em GPU
- Redes de campus empresariais:Ligações de agregação entre os interruptores de distribuição e de núcleo
Compatibilidade
Interruptores:Série NVIDIA Spectrum, série NVIDIA Quantum e outros switches equipados com QSFP28 com suporte a 100GbE ou InfiniBand EDR.
Adaptadores / DPUs:ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 com portas QSFP28.
Protocolos:100GbE (IEEE 802.3bm) e EDR InfiniBand.
A compatibilidade depende do sistema; para as configurações validadas, consulte o relatório de qualificação do produto a nível do sistema.
Especificações
| Parâmetro | Valor |
|---|---|
| Tipo de produto | Cabos ópticos ativos (AOC), QSFP28 |
| Taxa de dados | 100 Gb/s (4 × 25,78 Gb/s NRZ) |
| Tipo de fibra | Multimodo (MMF) |
| Comprimento de onda | 850 nm VCSEL |
| Alcance (OM3/OM4) | Até 100 m |
| Tensão de alimentação | 3.3V (3.135V - 3.465V) |
| Dissipação de potência (por extremidade, sem retiming) | 1.5W típico / 1.8W máximo |
| Dissipação de potência (por extremidade, com retiming) | 2.2W típico / 2,5W máximo |
| Temperatura da caixa de funcionamento | 0 a 70 °C |
| Temperatura de armazenamento | -40 °C a 85 °C |
| Umidade relativa (operativa) | 5% - 85% |
| Tipo de conector | QSFP28 (compatível com a SFF-8665) |
| Interface de gestão | I2C (SFF-8636) com DDM |
| Diagnóstico digital (DDM) | Tx/Rx potência, temperatura, tensão, corrente de desvio |
| Taxa de erro de bits (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regulatório | CB, cTUVus, CE, FCC classe A, ICES, RCM, VCCI, laser classe 1 |
| Duração (C050) | 50 metros |
O consumo de energia varia com base na configuração de retiming.
Guia de selecção
| Número da peça de encomenda | Descrição | Duração | Protocolo |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Para variantes de EDR InfiniBand, use a série MFA1A00-Exxx. Para 100GbE, use a série MFA1A00-Cxxx. Outros comprimentos disponíveis mediante pedido.
Vantagens
- Extensão do alcance:50 m de comprimento proporcionam flexibilidade para ligações rack-to-rack e fila-a-file
- Baixo consumo de energia:2.2W por extremo (com retiming) reduz o orçamento geral de energia do data center
- Apoio de taxas flexíveis:Retiming selecionável suporta 25G e taxas de bits mais baixas
- Integridade do sinal:Equalização e retiming programáveis garantem desempenho confiável do link
- Fácil implantação:Fator de forma QSFP28 de ligação a quente com fecho de puxa-puxa
- Diagnóstico digital:Monitorização em tempo real da saúde e do desempenho dos elos
Serviço e Apoio
Como um parceiro autorizado da NVIDIA, o Hong Kong Starsurge Group fornece:
- Consultoria técnica pré-venda para a arquitetura da rede 100G e projeto de cablagem
- Logística global com acompanhamento em tempo real e apoio ao desalfandegamento
- Cobertura de garantia de hardware padrão da NVIDIA
- Consultoria de firmware e compatibilidade para plataformas de switch e adaptador NVIDIA
- Apoio multilingue (inglês, mandarim, cantonês) por e-mail ou telefone
Perguntas Frequentes
P: Qual é a diferença entre AOC e DAC?
R: Um AOC (Active Optical Cable) utiliza fibras ópticas com transceptores integrados para alcançar um alcance mais longo (até 100 m) do que os DACs de cobre passivos (normalmente ≤ 5 m),oferecendo menor peso e melhor imunidade EMI.
P: Posso usar este cabo com interruptores EDR InfiniBand?
R: Sim, a série MFA1A00 suporta tanto o EDR InfiniBand (série E) quanto o 100GbE (série C).
P: Qual é a diferença entre a série C e a série E?
R: A série C é otimizada para aplicações 100GbE, enquanto a série E é otimizada para InfiniBand EDR. Ambos usam o mesmo hardware físico, mas podem ter configurações de firmware diferentes.
P: Qual é o raio de curvatura mínimo deste cabo?
R: O raio mínimo de curvatura é de 30 mm.
P: O cabo é ligável a quente?
R: Sim, é totalmente ligável a quente e suporta inserção/retirada em tempo real sem desligar o sistema anfitrião.
P: Qual é a distância máxima para este cabo?
R: A série MFA1A00 suporta até 100m sobre fibra multimodo OM3/OM4. A variante C050 é de 50m.
Precauções para manuseio
- Manter tampas de proteção contra poeira nos conectores até à instalação para evitar a contaminação
- Usar produtos de limpeza de conectores ópticos aprovados antes do acasalamento para garantir baixas perdas de inserção
- Evitar dobrar o cabo mais apertado do que o raio mínimo de curvatura de 30 mm
- Observar as precauções padrão de ESD durante a instalação e manuseio
- Não puxe os conectores; utilize a barra de puxar ou o fecho para inserir/remover
Sobre o Grupo Starsurge de Hong Kong
A Hong Kong Starsurge Group Co., Limited é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia.Nós temos servido clientes em todo o mundo com equipamentos de rede incluindo switchesAs nossas experientes equipas de vendas e técnicas apoiam diversas indústrias como o governo, saúde, manufatura, educação,Oferecemos soluções personalizadas, logística global e suporte multilingue - tudo construído sobre um compromisso de confiança, desempenho e escalabilidade.
Factos-chave
Número da peça:MFA1A00-C050
Fator de forma:QSFP28 (SFF-8665)
Taxa de dados:100 Gb/s (4×25 G NRZ)
Duração:50 m
Protocolo:100GbE
Potência (com retiming):2.2W típico / final
Alcance:Até 100 m
Colete:LSZH, Aqua
Matriz de compatibilidade
| Tipo de dispositivo | Plataformas suportadas |
|---|---|
| Comutadores Ethernet | NVIDIA Spectrum SN2000/SN3000/SN4000 série, comutadores 100G de terceiros |
| Comutadores de banda Infini | NVIDIA Quantum, série SB7800, SB7900 (com variantes da série E) |
| Adaptadores / DPUs | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Terceiro | Comutadores equipados com QSFP28 com suporte a 100G (verificar a conformidade) |
Lista de verificação do comprador
- Confirme que a porta do seu interruptor/adaptador suporta QSFP28 e 100G NRZ
- Verificar o comprimento do cabo necessário (C050 = 50 m)
- Certifique-se de que o seu sistema suporta o protocolo necessário (100GbE ou InfiniBand EDR)
- Determine se o retiming é necessário para a sua aplicação (ativado por padrão para 100G)
- Verificar o orçamento de energia e resfriamento do módulo QSFP28
- Revisão do relatório de qualificação ao nível do sistema para configurações validadas
