Cabo Óptico Ativo NVIDIA MFA1A00-C015 100G QSFP28 MMF 100GbE
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFA1A00-C015 |
| Documento: | MFA1A00-xxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | Tempo de espera: | De acordo com o estoque |
| Tecnologia: | Ethernet | Velocidade máxima: | 100GBE |
| Comprimento: | 15m | Tipo de conector: | QSFP28 |
| Destacar: | Cabo óptico ativo NVIDIA QSFP28,Cabo óptico MMF 100GbE,NVIDIA 100G AOC com garantia |
||
Descrição de produto

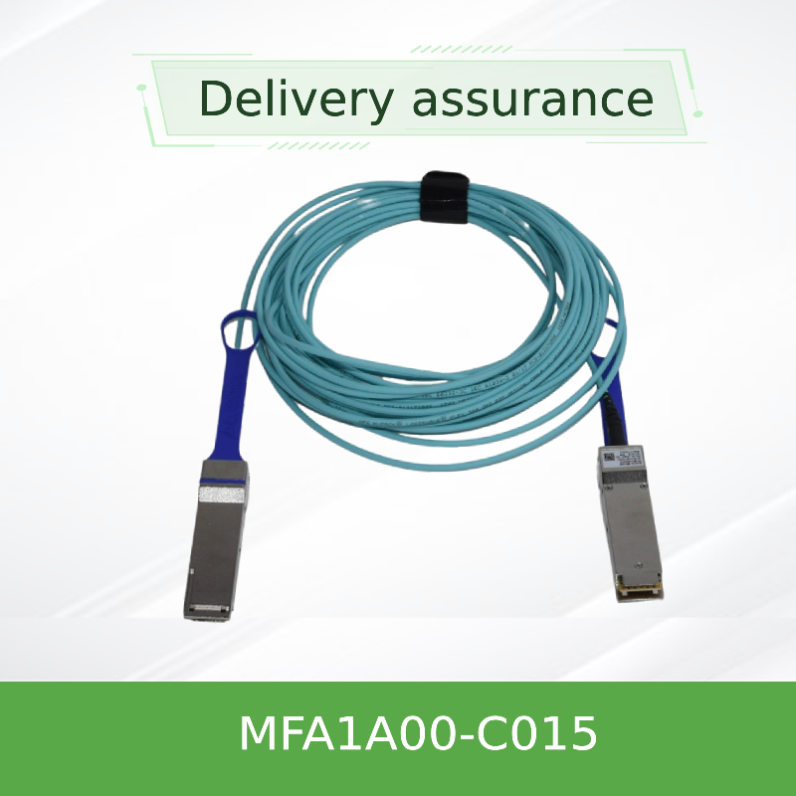

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Cabo óptico ativo QSFP28 de alto desempenho de 100 Gb/s projetado para interconexões de curto a médio alcance em data centers, suportando sistemas de 100 Gigabit Ethernet e InfiniBand EDR.
Visão Geral do Produto
O NVIDIA MFA1A00-C015 é um cabo óptico ativo baseado em VCSEL QSFP28 que fornece largura de banda agregada de 100 Gb/s sobre fibra multimodo. Ele integra quatro transceptores ópticos independentes por extremidade, cada um operando a até 25,78 Gb/s com modulação NRZ. Totalmente compatível com os padrões SFF-8665 e SFF-8636, este cabo suporta instalação hot-pluggable e gerenciamento I²C com consumo de energia típico de apenas 2,2 W por extremidade.
Principais Recursos
- Taxa de dados: Até 100 Gb/s (4 × 25,78 Gb/s NRZ)
- Suporte a protocolo: 100GbE, InfiniBand EDR
- Alcance: Até 100 m em fibra multimodo
- Baixo consumo de energia: 2,2 W típico por extremidade (com retiming)
- Fator de forma QSFP28 hot-pluggable, compatível com SFF-8665
- Interface I²C SFF-8636 com monitoramento de diagnóstico digital
- Amplitude de saída Rx e pré-ênfase programáveis, equalizador de entrada Tx
- Compatível com RoHS, segurança de laser Classe 1
Tecnologia e Design
O MFA1A00-C015 emprega tecnologia VCSEL no comprimento de onda de 850 nm acoplada a fibra multimodo de alta velocidade. Cada canal possui retiming independente para os caminhos de transmissão e recepção, permitindo integridade de sinal superior. O cabo integra monitoramento de diagnóstico digital para rastreamento em tempo real de potência óptica, temperatura, tensão e corrente de polarização. A equalização Tx e a amplitude/pré-ênfase de saída Rx programáveis permitem o ajuste fino para diversas condições da placa host. A jaqueta LSZH garante segurança em ambientes de data center.
Implantações Típicas
- Data centers 100GbE: Conecte switches top-of-rack a servidores e sistemas de armazenamento
- Tecidos InfiniBand EDR: Clusters de computação de alto desempenho que exigem interconexão de baixa latência
- Provedores de serviços em nuvem: Conectividade 100G econômica para nuvens públicas e privadas
- Clusters de treinamento AI/ML: Conexões de alta largura de banda e baixa latência para sistemas baseados em GPU
- Redes de campus corporativo: Links de agregação entre switches de distribuição e core
Compatibilidade
Switches: Séries NVIDIA Spectrum, séries NVIDIA Quantum e outros switches equipados com QSFP28 que suportam 100GbE ou InfiniBand EDR.
Adaptadores / DPUs: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 com portas QSFP28.
Protocolos: 100GbE (IEEE 802.3bm) e InfiniBand EDR.
A compatibilidade depende do sistema; consulte o relatório de qualificação de produto em nível de sistema para configurações validadas.
Especificações
| Parâmetro | Valor |
|---|---|
| Tipo de Produto | Cabo Óptico Ativo (AOC), QSFP28 |
| Taxa de Dados | 100 Gb/s (4 × 25,78 Gb/s NRZ) |
| Tipo de Fibra | Multimodo (MMF) |
| Comprimento de Onda | VCSEL de 850 nm |
| Alcance (OM3/OM4) | Até 100 m |
| Tensão de Alimentação | 3,3 V (3,135 V - 3,465 V) |
| Dissipação de Potência (por extremidade, sem retiming) | 1,5 W típico / 1,8 W máx. |
| Dissipação de Potência (por extremidade, com retiming) | 2,2 W típico / 2,5 W máx. |
| Temperatura da Caixa Operacional | 0 °C a 70 °C |
| Temperatura de Armazenamento | -40 °C a 85 °C |
| Umidade Relativa (Operacional) | 5% - 85% |
| Tipo de Conector | QSFP28 (compatível com SFF-8665) |
| Interface de Gerenciamento | I²C (SFF-8636) com DDM |
| Diagnósticos Digitais (DDM) | Potência Tx/Rx, temperatura, tensão, corrente de polarização |
| Taxa de Erro de Bit (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regulatório | CB, cTUVus, CE, FCC Classe A, ICES, RCM, VCCI, laser Classe 1 |
| Comprimento (C015) | 15 metros |
O consumo de energia varia com a configuração de retiming. Para taxas de bits mais baixas (sem retiming), o consumo de energia é reduzido.
Guia de Seleção
| Número da Peça de Pedido | Descrição | Comprimento | Protocolo |
|---|---|---|---|
| MFA1A00-E001 | AOC QSFP28 100G, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | AOC QSFP28 100G, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | AOC QSFP28 100G, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | AOC QSFP28 100G, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | AOC QSFP28 100G, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | AOC QSFP28 100G, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | AOC QSFP28 100G, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | AOC QSFP28 100G, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | AOC QSFP28 100G, 100GbE | 100 m | 100GbE |
Para variantes InfiniBand EDR, use a série MFA1A00-Exxx. Para 100GbE, use a série MFA1A00-Cxxx. Outros comprimentos disponíveis mediante solicitação.
Vantagens
- Alcance estendido: Significativamente mais longo que DACs de cobre passivos, até 100 m
- Baixo consumo de energia: 2,2 W por extremidade reduz o orçamento geral de energia do data center
- Suporte flexível de taxa: Retiming selecionável suporta taxas de bits de 25G e inferiores
- Integridade de sinal robusta: Equalização programável e retiming garantem desempenho de link confiável
- Fácil implantação: Fator de forma QSFP28 hot-pluggable com trava push-pull
- Diagnósticos digitais: Monitoramento em tempo real da saúde e desempenho do link
Perguntas Frequentes
P: Qual é a diferença entre AOC e DAC?
R: Um AOC (Active Optical Cable) usa fibra óptica com transceptores integrados para alcançar um alcance maior (até 100 m) do que DACs de cobre passivos (tipicamente ≤5 m), ao mesmo tempo que oferece menor peso e melhor imunidade a EMI.
P: Posso usar este cabo com switches InfiniBand EDR?
R: Sim, a série MFA1A00 suporta tanto InfiniBand EDR (série E) quanto 100GbE (série C). Para EDR, use as variantes MFA1A00-EXXX.
P: Qual é a diferença entre as séries C e E?
R: A série C é otimizada para aplicações 100GbE, enquanto a série E é otimizada para InfiniBand EDR. Ambas usam o mesmo hardware físico, mas podem ter diferentes configurações de firmware.
P: Qual é o raio mínimo de curvatura deste cabo?
R: O raio mínimo de curvatura é de 30 mm.
P: O cabo é hot-pluggable?
R: Sim, é totalmente hot-pluggable e suporta inserção/remoção a quente sem desligar o sistema host.
P: Qual é o consumo de energia sem retiming?
R: Sem retiming, o consumo de energia é de 1,5 W típico por extremidade, tornando-o ideal para aplicações de menor velocidade ou sensíveis à energia.
Precauções de Manuseio
- Mantenha as tampas protetoras contra poeira nos conectores até a instalação para evitar contaminação
- Use limpadores de conectores ópticos aprovados antes de acoplar para garantir baixa perda de inserção
- Evite dobrar o cabo mais do que o raio mínimo de curvatura de 30 mm
- Observe as precauções padrão de ESD durante a instalação e manuseio
- Não puxe os conectores; use a aba de puxar ou a trava para inserção/remoção
Sobre Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited é um provedor de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionado pela tecnologia. Desde 2008, atendemos clientes em todo o mundo com equipamentos de rede, incluindo switches, NICs, pontos de acesso sem fio, controladores, cabos e módulos ópticos. Nossas equipes experientes de vendas e técnicas dão suporte a diversas indústrias, como governo, saúde, manufatura, educação, finanças e empresas. Entregamos soluções personalizadas, logística global e suporte multilíngue - tudo construído sobre um compromisso com o cliente em primeiro lugar com confiabilidade, desempenho e escalabilidade.
Fatos Principais
| Número da peça | MFA1A00-C015 |
| Fator de forma | QSFP28 (SFF-8665) |
| Taxa de dados | 100 Gb/s (4 × 25G NRZ) |
| Comprimento | 15 m |
| Protocolo | 100GbE |
| Potência (com retiming) | 2,2 W típico / extremidade |
| Alcance | Até 100 m |
| Jaqueta | LSZH, Aqua |
Matriz de Compatibilidade
| Tipo de Dispositivo | Plataformas Suportadas |
|---|---|
| Switches Ethernet | Séries NVIDIA Spectrum SN2000/SN3000/SN4000, switches 100G de terceiros |
| Switches InfiniBand | Séries NVIDIA Quantum, SB7800, SB7900 (com variantes série E) |
| Adaptadores / DPUs | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Terceiros | Switches equipados com QSFP28 que suportam 100G (verificar conformidade) |
Checklist do Comprador
- Confirme se a porta do seu switch/adaptador suporta QSFP28 e 100G NRZ
- Verifique o comprimento do cabo necessário (C015 = 15m)
- Certifique-se de que seu sistema suporta o protocolo necessário (100GbE ou InfiniBand EDR)
- Determine se o retiming é necessário para sua aplicação (habilitado por padrão para 100G)
- Verifique o orçamento de energia e o resfriamento para o módulo QSFP28
- Revise o relatório de qualificação em nível de sistema para configurações validadas
