100G QSFP28 Cable de cobre de ligação direta para switches Mellanox MCP1600-E001E30 1m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E001E30 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 3 metros |
| Nome: | Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin | Palavra-chave: | cabo Mellanox DAC |
| Destacar: | 100G QSFP28 cabo DAC para Mellanox,Cabo QSFP28 compatível com interruptor Mellanox,1m de cabo de cobre de ligação directa QSFP28 |
||
Descrição de produto
NVIDIA Mellanox QSFP28 DAC 100Gb/s

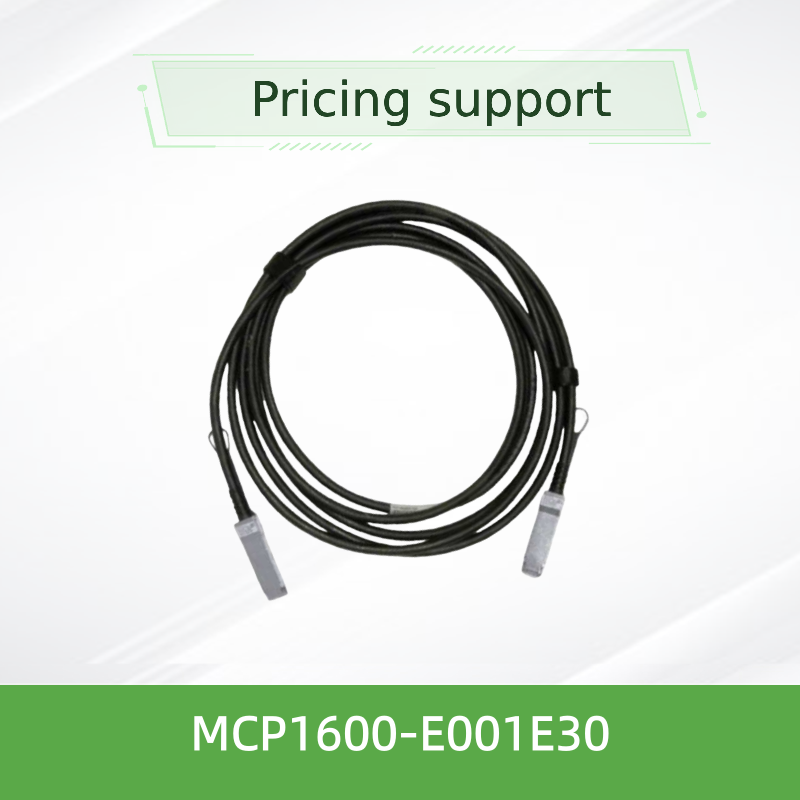

MCP1600‐E001E30 100G QSFP28 Cable de cobre de ligação direta - DAC passivo para InfiniBand EDR e 100GbE 1m, 30AWG, LSZH
Visão geral do produto
ONVIDIA Mellanox MCP1600-E001E30é um cabo de cobre passivo QSFP28 que fornece 100 Gbps de largura de banda agregada através de quatro pares de cobre de alta velocidade, cada um operando a 25 Gbps. É totalmente compatível com as normas SFF‐8665 e SFF‐8636,Apoio à instalação com ligação a quente e à gestão I2C com EEPROM integrado para a identificação do produtoCom um consumo de energia típico de apenas 0,1 W, oferece uma solução extremamente eficiente em termos de energia e custo para ligações de curto alcance (até 5 m) em ambientes InfiniBand EDR e 100GbE.
Características fundamentais
- Taxa de dados:Até 100 Gb/s (4* 25 Gb/s NRZ)
- Apoio ao protocolo:InfiniBand EDR, 100GbE
- Potência ultra-baixa:0.1W de consumo típico
- De potência não superior a 50 WFator de forma QSFP28, compatível com a SFF‐8665
- Gestão:Interface SFF‐8636 I2C com EEPROM
- Taxa de erro de bits:Melhor do que 1E-15 com sistemas Mellanox
- Colete:LSZH (Low Smoke Zero Halogen), preto
- Conformidade:RoHS, LF/HF PCB
Tecnologia e Design
O MCP1600‐E001E30 utiliza quatro pares de cobre bi-axial blindados, cada um projetado para suportar sinalização NRZ de 25Gb/s com excelente integridade do sinal.O cabo possui um calibre de 30AWG para máxima flexibilidade em espaços apertadosA jaqueta LSZH garante baixa emissão de fumaça e zero emissão de halogênio em caso de incêndio, tornando-a ideal para ambientes de data center com requisitos de segurança rigorosos.Cada cabo é testado na fábrica para garantir o melhor desempenho e durabilidade.
Desdobramentos típicos
- Tecidos InfiniBand EDR:Conectar switches a servidores e armazenamento em clusters HPC
- Agregação de 100GbE:Ligações de curto alcance entre os interruptores de cima do rack e os servidores
- Interligações do centro de dados:Ligações rentáveis dentro de racks ou entre racks adjacentes (≤ 5m)
- Grupos de formação em IA/ML:Conectividade de baixa latência e largura de banda elevada para sistemas baseados em GPU
Compatibilidade
Interruptores:NVIDIA Mellanox Quantum, série Spectrum e outros switches equipados com QSFP28 com suporte a 100G InfiniBand ou Ethernet.
Adaptadores / DPUs:ConectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 com portas QSFP28.
Protocolos:InfiniBand EDR (100G) e 100GbE (IEEE 802.3bj).
A compatibilidade depende do sistema; para as configurações validadas, ver o relatório de qualificação do produto a nível do sistema.
Especificações
| Parâmetro | Valor |
|---|---|
| Tipo de produto | Cabos de cobre de ligação directa passiva (DAC), QSFP28 |
| Taxa de dados | 100 Gb/s (4* 25 Gb/s NRZ) |
| Medidor de fio | 30 AWG |
| Diâmetro do cabo | 7.1 ± 0,35 mm |
| Radius mínimo de curvatura (unico) | 35.5 mm |
| Radius mínimo de curvatura (repetitivo/montagem) | 71 mm |
| Tolerância de comprimento | ± 25 mm |
| Tensão de alimentação | 3.3V (3.135V 3.465V) |
| Consumo de energia | 0.1W típico |
| Impedância característica | 100Ω (intervalo de 90~110Ω) |
| Retardo na propagação | 4.5 ns/m (informativo) |
| Temperatura da caixa de funcionamento | 0 a 70 °C |
| Temperatura de armazenamento | -40 °C a 85 °C |
| Umidade relativa (operativa) | 5% ∼ 85% |
| Taxa de erro de bits (BER) | < 1E‐15 com sistemas Mellanox |
| Material do casaco | LSZH (Low Smoke Zero Halogen), Preto |
| Tipo de conector | QSFP28 (compatível com a SFF‐8665) |
| Interface de gestão | I2C (SFF‐8636) com EEPROM |
| Conformidade | RoHS, LF/HF PCB |
| Duração (E001E30) | 1 metro |
Guia de selecção
| Número da peça de encomenda | Descrição | Duração | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
Nota: Para comprimentos superiores a 5 m, contacte a nossa equipa de vendas para opções de cabo óptico ativo (AOC).
Vantagens
- Rentabilidade:Custo significativamente mais baixo do que os transceptores ópticos para ligações de curto alcance
- Potência ultra-baixa:0.1W de consumo reduz o orçamento global de energia do centro de dados
- Baixa latência:O cobre passivo proporciona um atraso de propagação mínimo (4,5 ns/m)
- Desempenho fiável:BER superior a 1E‐15 com sistemas Mellanox
- Fácil implantação:Fator de forma QSFP28 de ligação a quente com fecho de puxa-empurrão
Serviço e Apoio
Como um parceiro autorizado da NVIDIA Mellanox, o Hong Kong Starsurge Group fornece:
- Consultoria técnica pré-venda para a concepção de tecidos InfiniBand e Ethernet
- Logística global com acompanhamento em tempo real e apoio ao desalfandegamento
- Garantia limitada de um ano para o equipamento, que abrange a reparação ou substituição de peças
- Consultoria de firmware/compatibilidade para plataformas NVIDIA de comutadores e adaptadores
- Apoio multilingue (inglês, mandarim, cantonês) por e-mail ou telefone
Perguntas Frequentes
P: Qual é a diferença entre DAC e AOC?
A: Um DAC (Direct Attach Copper Cable) utiliza pares passivos de cobre para ligações de curto alcance (até 5 m),enquanto um AOC (Active Optical Cable) usa fibra óptica com transceptores integrados para distâncias mais longas (até 100m)Os DAC são mais rentáveis para ligações curtas.
P: Posso usar este cabo com portas 40G ou 25G?
R: O cabo é otimizado para operação 100G (4*25G). Pode não ser compatível com portas 40G ou 25G somente sem configuração de faixa adequada.
P: Qual é o raio de curvatura mínimo para este cabo?
R: O raio de curva única é de 35,5 mm. Para curvas repetitivas ou de montagem, o raio mínimo é de 71 mm.
P: O cabo pode ser ligado a quente?
R: Sim, é totalmente ligável a quente e suporta inserção/retirada em directo sem desligar o sistema anfitrião.
Q: Que garantia é fornecida?
R: Os DAC Mellanox LinkX incluem uma garantia limitada de hardware de 1 ano que cobre a reparação ou substituição de peças.
Precauções para manuseio
- Manter tampas de proteção contra poeira nos conectores até à instalação para evitar a contaminação
- Evitar dobrar o cabo mais apertado do que o raio mínimo de curvatura especificado (35,5 mm de curvatura única, 71 mm de curvatura repetida)
- Não puxe os conectores; utilize a barra de puxagem ou o fecho para inserir/remover
- Observar as precauções padrão de ESD durante a instalação e manuseio
- Certifique-se de que o cabo não está sujeito a tensão excessiva ou forças de esmagamento
Sobre o Grupo Starsurge de Hong Kong
Hong Kong Starsurge Group Co., LimitedÉ um fornecedor tecnológico de hardware de rede, serviços de TI e soluções de integração de sistemas. Desde 2008, atendemos clientes em todo o mundo com equipamentos de rede, incluindo switches, NICs,pontos de acesso sem fiosAs nossas experientes equipas de vendas e técnicas apoiam diversas indústrias, como o governo, saúde, manufatura, educação, finanças e empresas.Oferecemos soluções personalizadas, logística global e suporte multilíngue, tudo baseado num compromisso de confiança, desempenho e escalabilidade para o cliente.
Factos-chave
Número da peça:MCP1600‐E001E30
Fator de forma:QSFP28 (SFF‐8665)
Taxa de dados:100 Gb/s (4*25 G NRZ)
Duração:1.0 m
Medidor de fio:30 AWG
Protocolos:InfiniBand EDR, 100GbE
Potência:0.1W típico
Colete:LSZH, preto
Matriz de compatibilidade
| Tipo de dispositivo | Plataformas suportadas |
|---|---|
| Comutadores de banda Infini | NVIDIA Mellanox Quantum, série SB7800, SB7900 |
| Comutadores Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, série SN4000 |
| Adaptadores / DPUs | ConectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 |
| Terceiro | Comutadores equipados com QSFP28 com suporte a 100G (verificar a conformidade) |
Lista de verificação do comprador
- Confirme que a porta do seu interruptor/adaptador suporta QSFP28 e 100G NRZ
- Verificar a extensão do cabo necessária (E001E30 = 1,0 m)
- Certifique-se de que o seu sistema suporta o protocolo requerido (InfiniBand EDR ou 100GbE)
- Verifique se o calibre do cabo (30 AWG) atende aos requisitos de roteamento mecânico
- Revisão do relatório de qualificação ao nível do sistema para configurações validadas
