Cabo de Cobre Passivo InfiniBand EDR DAC QSFP28 100G NVIDIA Mellanox MCP1600-E003E26
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Garantia: | 1 ano | Nome: | Mellanox DAC Cable MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cabo de rede Infin |
|---|---|---|---|
| Comprimento do cabo: | 3 metros | Palavra-chave: | cabo Mellanox DAC |
| Doença: | NOVO E ORIGINAL | Tipo: | Cabo Mellanox AOC |
| Disponibilidade: | Estoque | Tecnologia: | Infiniband |
| Destacar: | Cabo DAC QSFP28 100G NVIDIA Mellanox,Cabo de Cobre Passivo InfiniBand EDR,Cabo Mellanox MCP1600-E003E26 100G |
||
Descrição de produto

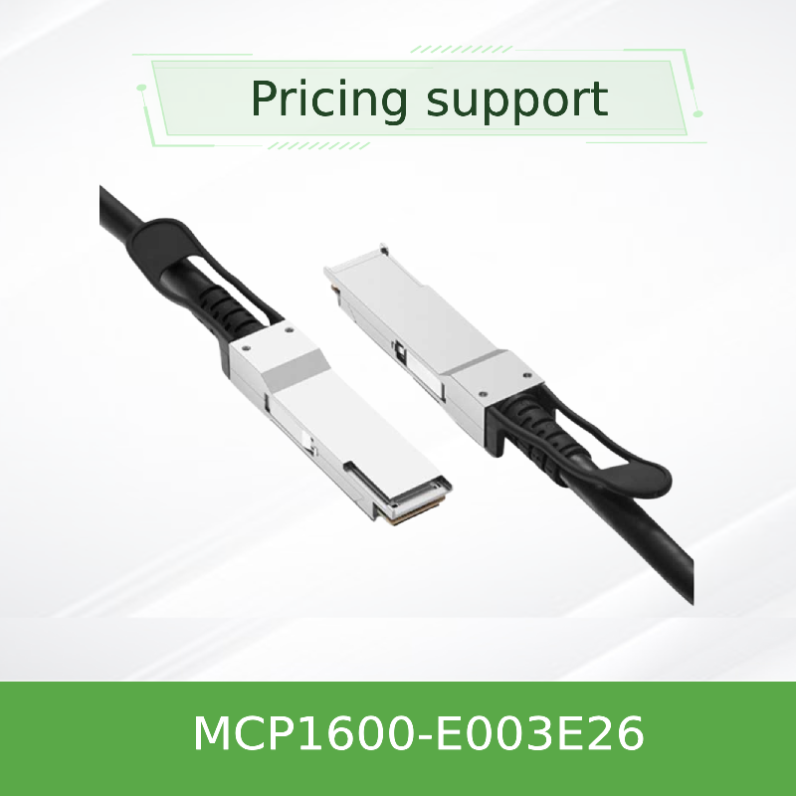

Cabo de Cobre Passivo InfiniBand EDR QSFP28 100G NVIDIA Mellanox MCP1600-E003E26
Cabo DAC Passivo QSFP28 NVIDIA Mellanox 100Gb/s para InfiniBand EDR e 100GbE - 3m, 26AWG, LSZH
Visão Geral do Produto
O NVIDIA Mellanox MCP1600‑E003E26 é um cabo de cobre passivo QSFP28 que fornece largura de banda agregada de 100Gb/s através de quatro pares de cobre de alta velocidade, cada um operando a 25Gb/s. Ele é totalmente compatível com os padrões SFF‑8665 e SFF‑8636, suportando instalação hot‑pluggable e gerenciamento I²C com EEPROM integrado para identificação do produto. Com um consumo de energia típico de apenas 0,1W, ele oferece uma solução extremamente eficiente em termos de energia e custo-benefício para links de curto alcance (até 5m) em ambientes InfiniBand EDR e 100GbE.
Principais Recursos
- Taxa de dados: Até 100Gb/s (4× 25Gb/s NRZ)
- Suporte a protocolo: InfiniBand EDR, 100GbE
- Ultra‑baixo consumo: Consumo típico de 0,1W
- Hot‑pluggable: Fator de forma QSFP28, compatível com SFF‑8665
- Gerenciamento: Interface I²C SFF‑8636 com EEPROM
- Taxa de Erro de Bit: Melhor que 1E‑15 com sistemas Mellanox
- Revestimento: LSZH (Low Smoke Zero Halogen), preto
- Conformidade: RoHS, PCB LF/HF
Tecnologia e Design
O MCP1600‑E003E26 utiliza quatro pares de cobre twin‑axial blindados, cada um projetado para suportar sinalização NRZ de 25Gb/s com excelente integridade de sinal. O cabo possui uma bitola de 26AWG para um equilíbrio ideal entre alcance e flexibilidade, com um diâmetro externo de 9,4 mm. O revestimento LSZH garante baixas emissões de fumaça e zero halogênio em caso de incêndio, tornando-o ideal para ambientes de data center com requisitos de segurança rigorosos. Cada cabo é testado na fábrica para garantir o melhor desempenho e durabilidade fora da caixa.
Implantações Típicas
- Tecidos InfiniBand EDR: Conecte switches a servidores e armazenamento em clusters HPC.
- Agregação 100GbE: Links de curto alcance entre switches top‑of‑rack e servidores.
- Interconexões de data center: Links de custo-benefício dentro de racks ou entre racks adjacentes (≤5m).
- Clusters de treinamento AI/ML: Conectividade de baixa latência e alta largura de banda para sistemas baseados em GPU.
Compatibilidade
Switches: NVIDIA Mellanox Quantum, série Spectrum e outros switches equipados com QSFP28 que suportam 100G InfiniBand ou Ethernet.
Adaptadores / DPUs: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 com portas QSFP28.
Protocolos: InfiniBand EDR (100G) e 100GbE (IEEE 802.3bj).
A compatibilidade depende do sistema; consulte o relatório de qualificação do produto em nível de sistema para configurações validadas.
Adaptadores / DPUs: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 com portas QSFP28.
Protocolos: InfiniBand EDR (100G) e 100GbE (IEEE 802.3bj).
A compatibilidade depende do sistema; consulte o relatório de qualificação do produto em nível de sistema para configurações validadas.
Especificações
| Parâmetro | Valor |
|---|---|
| Tipo de Produto | Cabo de Cobre de Conexão Direta Passivo (DAC), QSFP28 |
| Taxa de Dados | 100Gb/s (4× 25Gb/s NRZ) |
| Bitola do Fio | 26 AWG |
| Diâmetro do Cabo | 9,4 ± 0,4 mm |
| Raio Mínimo de Curvatura (Único) | 47 mm |
| Raio Mínimo de Curvatura (Repetitivo/Montagem) | 94 mm |
| Tolerância de Comprimento | ±50 mm |
| Tensão de Alimentação | 3,3V (3,135V - 3,465V) |
| Consumo de Energia | 0,1W típico |
| Impedância Característica | 100Ω (intervalo de 90-110Ω) |
| Atraso de Propagação | 4,5 ns/m (informativo) |
| Temperatura da Caixa em Operação | 0 °C a 70 °C |
| Temperatura de Armazenamento | ‑40 °C a 85 °C |
| Umidade Relativa (em Operação) | 5% - 85% |
| Taxa de Erro de Bit (BER) | < 1E‑15 com sistemas Mellanox |
| Material do Revestimento | LSZH (Low Smoke Zero Halogen), Preto |
| Tipo de Conector | QSFP28 (compatível com SFF‑8665) |
| Interface de Gerenciamento | I²C (SFF‑8636) com EEPROM |
| Conformidade | RoHS, PCB LF/HF |
| Comprimento (E003E26) | 3 metros |
Guia de Seleção
| Número da Peça de Pedido | Descrição | Comprimento | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | DAC QSFP28 100G, IB EDR | 0,5 m | 30 |
| MCP1600‑E001E30 | DAC QSFP28 100G, IB EDR | 1,0 m | 30 |
| MCP1600‑E01AE30 | DAC QSFP28 100G, IB EDR | 1,5 m | 30 |
| MCP1600‑E002E30 | DAC QSFP28 100G, IB EDR | 2,0 m | 30 |
| MCP1600‑E02AE26 | DAC QSFP28 100G, IB EDR | 2,5 m | 26 |
| MCP1600‑E003E26 | DAC QSFP28 100G, IB EDR | 3,0 m | 26 |
| MCP1600‑E004E26 | DAC QSFP28 100G, IB EDR | 4,0 m | 26 |
| MCP1600‑E005E26 | DAC QSFP28 100G, IB EDR | 5,0 m | 26 |
Nota: Para comprimentos superiores a 5m, entre em contato com nossa equipe de vendas para opções de cabo óptico ativo (AOC).
Vantagens
- Custo‑benefício: Custo significativamente menor do que transceptores ópticos para links de curto alcance.
- Ultra‑baixo consumo: O consumo de 0,1W reduz o orçamento geral de energia do data center.
- Baixa latência: Cobre passivo fornece atraso de propagação mínimo (4,5 ns/m).
- Desempenho confiável: BER melhor que 1E‑15 com sistemas Mellanox.
- Fácil implantação: Fator de forma QSFP28 hot‑pluggable com trava push‑pull.
Serviço e Suporte
Como parceiro autorizado NVIDIA Mellanox, o Hong Kong Starsurge Group oferece:
- Consultoria técnica pré‑vendas para design de tecidos InfiniBand e Ethernet.
- Logística global com rastreamento em tempo real e suporte para desembaraço aduaneiro.
- Garantia limitada de hardware de 1 ano cobrindo reparo ou substituição de peças.
- Consultoria de firmware/compatibilidade para plataformas de switches e adaptadores NVIDIA.
- Suporte multilíngue (inglês, mandarim, cantonês) por e‑mail ou telefone.
Perguntas Frequentes
P: Qual é a diferença entre DAC e AOC?
R: Um DAC (Direct Attach Copper Cable) usa pares de cobre passivos para links de curto alcance (até 5m), enquanto um AOC (Active Optical Cable) usa fibra óptica com transceptores integrados para distâncias mais longas (até 100m). DACs são mais econômicos para links curtos.
P: Posso usar este cabo com portas 40G ou 25G?
R: O cabo é otimizado para operação 100G (4×25G). Pode não ser compatível com portas apenas 40G ou 25G sem a configuração de lane adequada.
P: Qual é o raio mínimo de curvatura para este cabo?
R: O raio de curvatura único é de 47 mm. Para curvaturas repetitivas ou de montagem, o raio mínimo é de 94 mm.
P: O cabo é hot‑pluggable?
R: Sim, é totalmente hot‑pluggable e suporta inserção/remoção em tempo real sem desligar o sistema host.
P: Que garantia é fornecida?
R: Os DACs Mellanox LinkX incluem uma garantia limitada de hardware de 1 ano cobrindo reparo ou substituição de peças.
Precauções de Manuseio
- Mantenha as tampas protetoras contra poeira nos conectores até a instalação para evitar contaminação.
- Evite dobrar o cabo mais do que o raio mínimo de curvatura especificado (47 mm único, 94 mm repetitivo).
- Não puxe os conectores; use a aba de puxar ou a trava para inserção/remoção.
- Observe as precauções padrão de ESD durante a instalação e manuseio.
- Certifique-se de que o cabo não esteja sujeito a tensão excessiva ou forças de esmagamento.
Sobre o Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited é um provedor de hardware de rede, serviços de TI e soluções de integração de sistemas impulsionado pela tecnologia. Desde 2008, atendemos clientes em todo o mundo com equipamentos de rede, incluindo switches, NICs, pontos de acesso sem fio, controladores, cabos e módulos ópticos. Nossas equipes experientes de vendas e técnicas dão suporte a diversas indústrias, como governo, saúde, manufatura, educação, finanças e empresas. Entregamos soluções personalizadas, logística global e suporte multilíngue - tudo baseado em um compromisso com o cliente em primeiro lugar com confiabilidade, desempenho e escalabilidade.
Fatos Principais
Número da peça: MCP1600‑E003E26
Fator de forma: QSFP28 (SFF‑8665)
Taxa de dados: 100Gb/s (4×25G NRZ)
Comprimento: 3,0 m
Bitola do fio: 26 AWG
Protocolos: InfiniBand EDR, 100GbE
Energia: 0,1W típico
Revestimento: LSZH, Preto
Fator de forma: QSFP28 (SFF‑8665)
Taxa de dados: 100Gb/s (4×25G NRZ)
Comprimento: 3,0 m
Bitola do fio: 26 AWG
Protocolos: InfiniBand EDR, 100GbE
Energia: 0,1W típico
Revestimento: LSZH, Preto
Matriz de Compatibilidade
| Tipo de Dispositivo | Plataformas Suportadas |
|---|---|
| Switches InfiniBand | NVIDIA Mellanox Quantum, SB7800, série SB7900 |
| Switches Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, série SN4000 |
| Adaptadores / DPUs | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| Terceiros | Switches equipados com QSFP28 que suportam 100G (verificar conformidade) |
Lista de Verificação do Comprador
- Confirme se a porta do seu switch/adaptador suporta QSFP28 e 100G NRZ.
- Verifique o comprimento do cabo necessário (E003E26 = 3,0m).
- Certifique-se de que seu sistema suporta o protocolo necessário (InfiniBand EDR ou 100GbE).
- Verifique se a bitola do cabo (26 AWG) atende aos seus requisitos de roteamento mecânico.
- Revise o relatório de qualificação em nível de sistema para configurações validadas.
