NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR & Ethernet
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFS1S00-H005V |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Disponibilidade: | Estoque | Garantia: | 1 ano |
|---|---|---|---|
| Doença: | NOVO E ORIGINAL | Tecnologia: | Infiniband |
| Tipo: | Cabo Mellanox AOC | Comprimento do cabo: | 5 metros |
| Modelo: | MFS1S00-H005V | Nome: | Cabo ótico ativo do cabo MFS1S00-H005V de Mellanox AOC até 200Gb/s IB HDR QSFP56 5m |
| Palavra-chave: | Cabo Mellanox AOC | ||
| Destacar: | NVIDIA QSFP56 MMF cabo AOC,Cable HDR InfiniBand de 200 Gb/s,Cabo óptico Ethernet QSFP56 |
||
Descrição de produto

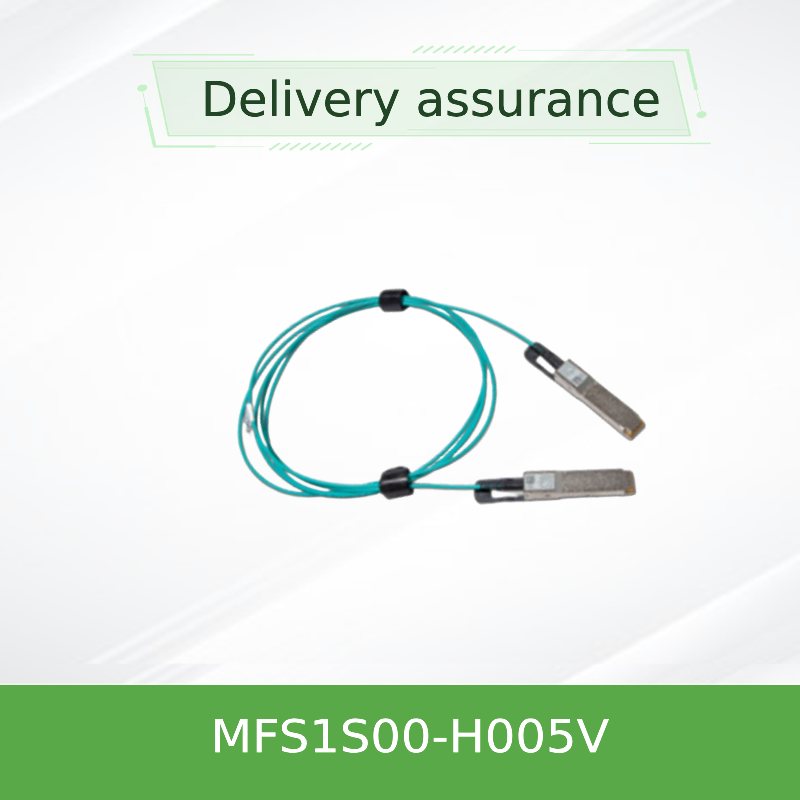

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Cabo Óptico Ativo de Fibra Multimodo baseado em VCSEL para InfiniBand HDR e 200GbE – comprimento de 5m
Visão Geral do Produto
O NVIDIA MFS1S00-H005V é um cabo óptico ativo (AOC) QSFP56 de alto desempenho de 200Gb/s projetado para interconexões de curto alcance em data centers. Ele suporta modulação PAM4 de 4×50Gb/s, possui retiming selecionável por canal e fornece conectividade confiável e eficiente em termos de energia para sistemas InfiniBand HDR e Ethernet de 200 Gigabits.
Principais Recursos
- Taxa de dados: Até 200Gb/s (4×50Gb/s PAM4)
- Suporte a protocolo: InfiniBand HDR, 200GbE
- Alcance: Até 100m em fibra multimodo
- Baixo consumo de energia: 5,0W típico por extremidade (com retiming)
- Hot-pluggable: Fator de forma QSFP56, compatível com SFF-8665
- Gerenciamento: Interface I²C SFF-8636 com DDM
- Programável: Amplitude de saída Rx e pré-ênfase
- Conformidade: RoHS, segurança de laser Classe 1
Tecnologia e Design
O MFS1S00-H005V emprega tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) no comprimento de onda de 850nm, acoplada a fibra multimodo de alta velocidade. Cada canal possui retiming independente para os caminhos de transmissão e recepção, permitindo integridade de sinal superior ao longo do link. O cabo integra monitoramento de diagnóstico digital (DDM) para rastreamento em tempo real da potência óptica, temperatura, tensão e corrente de polarização.
Implantações Típicas
- Tecidos InfiniBand HDR: Conecte switches a servidores e armazenamento em clusters HPC
- Agregação 200GbE: Conecte switches SN3700 e SN4600 em arquiteturas top-of-rack ou leaf-spine
- Interconexões de data center: Links de curto alcance (até 100m) entre racks ou dentro de uma linha
- Clusters de treinamento AI/ML: Conectividade de baixa latência e alta largura de banda para sistemas baseados em GPU
Compatibilidade
Switches: NVIDIA Spectrum SN3700, série SN4600 e outros switches equipados com QSFP56 que suportam 200G InfiniBand ou Ethernet.
Adaptadores / DPUs: ConnectX-6, ConnectX-7, BlueField-2/3 com portas QSFP56.
Protocolos: InfiniBand HDR (100G/200G) e 200GbE (IEEE 802.3bs).
A compatibilidade depende do sistema; consulte o relatório de qualificação do produto em nível de sistema para configurações validadas.
Especificações
| Parâmetro | Valor |
|---|---|
| Tipo de Produto | Cabo Óptico Ativo (AOC), QSFP56 |
| Taxa de Dados | 200Gb/s (4×50Gb/s PAM4) |
| Tipo de Fibra | Multimodo (MMF) |
| Comprimento de Onda | VCSEL de 850nm |
| Alcance (OM3/OM4) | Até 100m |
| Tensão de Alimentação | 3,3V (3,135V – 3,465V) |
| Dissipação de Potência (por extremidade, com retiming) | 5,0W típico |
| Temperatura da Caixa Operacional | 0 °C a 70 °C |
| Temperatura de Armazenamento | -40 °C a 85 °C |
| Umidade Relativa (Operacional) | 5% – 85% |
| Tipo de Conector | QSFP56 (compatível com SFF-8665) |
| Interface de Gerenciamento | I²C (SFF-8636) |
| Diagnóstico Digital (DDM) | Potência Tx/Rx, temperatura, tensão, corrente de polarização |
| Regulatório | CB, cTUVus, CE, FCC Classe A, ICES, RCM, VCCI, laser Classe 1 |
| Comprimento (H005V) | 5 metros |
Guia de Seleção
| Número da Peça de Pedido | Descrição | Comprimento |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Para outros comprimentos ou opções personalizadas, entre em contato com nossa equipe de vendas.
Vantagens
- Alcance estendido: Significativamente mais longo que DACs de cobre passivos, até 100m
- Baixo consumo de energia: 5,0W por extremidade reduz o orçamento geral de energia do data center
- Seleção flexível de taxa: Suporta modos NRZ (EDR) e PAM4 (HDR) via seleção de taxa
- Integridade de sinal robusta: Equalização programável e retiming garantem desempenho de link confiável
- Fácil implantação: Fator de forma QSFP56 hot-pluggable com trava push-pull
Perguntas Frequentes
P: Qual é a diferença entre AOC e DAC?
R: Um AOC (Active Optical Cable) usa fibra óptica com transceptores integrados para alcançar um alcance maior (até 100m) do que DACs de cobre passivos (tipicamente ≤5m), ao mesmo tempo que oferece menor peso e melhor imunidade a EMI.
P: Posso usar este cabo com switches de 100G ou 40G?
R: Sim, ele pode operar no modo NRZ (25,78125 Gb/s) para aplicações de 100G ou 40G, mas é otimizado para 200G PAM4. Os registradores de seleção de taxa devem ser configurados de acordo.
P: Qual é o raio de curvatura deste cabo?
R: O raio de curvatura mínimo é de 30 mm.
P: O cabo é hot-pluggable?
R: Sim, ele é totalmente hot-pluggable e suporta inserção/remoção a quente sem desligar o sistema host.
Precauções de Manuseio
- Mantenha as tampas protetoras contra poeira nos conectores até a instalação para evitar contaminação
- Use limpadores de conectores ópticos aprovados antes de acoplar para garantir baixa perda de inserção
- Evite dobrar o cabo mais do que o raio de curvatura mínimo de 30 mm
- Observe as precauções padrão de ESD durante a instalação e manuseio
- Não puxe os conectores; use a aba de puxar ou a trava para inserção/remoção
