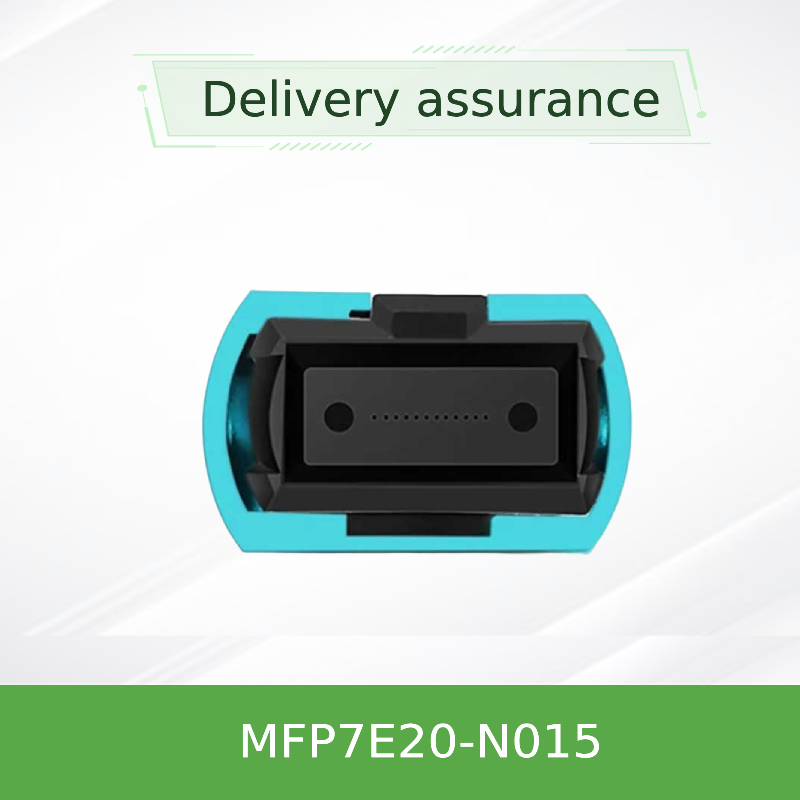

NVIDIA MFP7E20-N015 1:2 Splitter Cable 800G para 2x400G MPO-12/APC OM4, 15m
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MFP7E20-N015 | Forma material: | fio redondo |
|---|---|---|---|
| Força de tração permitida: | 1000N <10000N | Certificação: | RoHS, CE, ISO9001, VDE, CCC |
| material da bainha: | PVC | Comprimento: | 15m |
| Taxa de dados: | 400 GB/S. | Origem: | Índia / Israel / China |
| Destacar: | NVIDIA 800G para 400G splitter cable,Cabos de fibra MPO-12 APC OM4,15m Nvidia MPO splitter cable |
||
Descrição de produto
O Mellanox MFP7E20-N015 é um cabo divisor óptico passivo que converte uma interface de transceptor OSFP 800G de porta dupla em dois links independentes de 200G/400G. Utilizando 8 fibras multimodo ativas (50/125µm) em uma configuração de breakout MPO-12/APC para MPO-12/APC dupla, ele fornece uma solução econômica e de baixa perda para conectar switches top-of-rack a adaptadores ConnectX-7 e DPUs BlueField-3. O polimento de contato físico angulado (APC) minimiza reflexos traseiros, garantindo operação estável em links PAM4 de alta velocidade.
- Capacidade de breakout: 1× MPO-12/APC para 2× MPO-12/APC para saídas duplas de 200G/400G
- Fibra multimodo: 50/125µm OM3 (≤30m) / OM4 (≤50m) com jaqueta Aqua LSZH
- Fiação cruzada Tipo-B: Conecta diretamente TX a RX para emparelhamento direto de transceptores
- Baixa perda de inserção: ≤0.35 dB + 0.0004×L (dB) por face final do conector
- Polimento APC (8°): Reduz o reflexo óptico traseiro para perda de retorno de ≥35 dB
- Travamento push-pull: Liberação rápida, fácil instalação em portas densas
- Conformidade: Telcordia GR-1435, IEC 61754-7, RoHS, segurança de laser Classe 1
- Suporte de protocolo: InfiniBand HDR, Ethernet 200G/400G, NVLink
O MFP7E20-N015 aproveita a engenharia óptica de precisão da NVIDIA. Os conectores MPO-12/APC possuem orifícios de alinhamento que se acoplam aos pinos guia do transceptor, garantindo o alinhamento exato da fibra. O polimento angulado de 8 graus elimina reflexos de Fresnel que podem causar distorção do sinal na modulação PAM4. Cada cabo é testado em fábrica para perda de inserção, perda de retorno e polaridade. A jaqueta LSZH (low smoke zero halogen) reduz emissões tóxicas em cenários de incêndio, tornando-a adequada para ambientes de data center.
- Switch-para-Servidor: Conecte switches NVIDIA Spectrum-4 ou Quantum-2 a NICs ConnectX-7 e DPUs BlueField-3 em racks de computação/armazenamento
- Breakout 400G para 2×200G: Use com transceptores OSFP DR8 de porta dupla para dividir em dois links de 200G para servidores duplos
- Computação de alto desempenho (HPC): Interconexão de baixa latência para clusters de treinamento de IA e armazenamento distribuído
- Inter-rack de data center: Links de curto alcance (até 50m) com integração de painel de conexões
Transceptores: NVIDIA MMA4Z00-NS (OSFP duplo), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - todos com interface MPO-12/APC.
Switches / Adaptadores: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 e qualquer porta 400G/200G que aceite OSFP/QSFP112 com MPO-12/APC.
Tipo de fibra: Multimodo OM3 (≤30m) ou OM4 (≤50m). Jaqueta Aqua. Não pode ser misturado com conectores UPC (azuis) - apenas APC.
| Parâmetro | Valor |
|---|---|
| Tipo de Produto | Cabo divisor óptico passivo, MPO-12/APC para 2×MPO-12/APC |
| Contagem de Fibras | 8 ativas (4 TX + 4 RX) + 4 membros de reforço inativos |
| Tipo de Fibra | 50/125µm multimodo OM3 (≤30m) / OM4 (≤50m) |
| Polimento do Conector | Contato Físico Angulado (APC), 8° |
| Perda de Inserção (por extremidade) | ≤0.35 dB + 0.0004×L (L em metros) |
| Perda de Retorno | ≥35 dB |
| Temperatura de Operação | 0 °C a 70 °C |
| Temperatura de Armazenamento | -40 °C a 85 °C |
| Umidade (sem condensação) | 10% - 85% UR |
| Material da Jaqueta | LSZH (Low Smoke Zero Halogen), Aqua, OFNR |
| Raio Mínimo de Curvatura | 30 mm (em qualquer lugar do cabo) |
| Diâmetro do Cabo | 3.0 ± 0.2 mm |
| Topologia de Fiação | Tipo-B (cruzado) |
| Regulatório | CB, cTUVus, CE, FCC Classe A, ICES, RCM, VCCI, laser Classe 1 (IEC 60825-1) |
| Comprimento (N015) | 15 metros |
| Número da Peça de Pedido | Descrição | Comprimento |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC para 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC para 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC para 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC para 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC para 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC para 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC para 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC para 2×MPO-12 APC | 50 m |
Para comprimentos não listados, entre em contato com nossa equipe de vendas para opções personalizadas.
| Tipo de Transceptor | Configuração da Porta | Taxa de Dados |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Porta dupla, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Porta única, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Porta única, MPO-12 APC | 400G |
| OSFP/QSFP112 de terceiros | Interface MPO-12 APC | 200G/400G (verificar IL) |
- Confirme se a porta do seu transceptor é MPO-12/APC (não UPC)
- Verifique o comprimento do cabo necessário (N015 = 15m)
- Certifique-se de que sua planta de fibra seja multimodo OM3 ou OM4
- Verifique se o seu switch/adaptador suporta polaridade Tipo-B
- Revise o orçamento de perda de inserção do seu link (incluindo painéis de conexões)
- Mantenha as tampas contra poeira nos conectores até o momento da instalação para evitar contaminação
- Sempre limpe a virola do cabo e o receptáculo do transceptor com um limpador óptico aprovado antes de acoplar
- Não dobre o cabo mais do que o raio mínimo de 30 mm
- Evite exposição a líquidos ou solventes; a jaqueta LSZH não é resistente a todos os produtos químicos
- Observe as precauções padrão de ESD durante o manuseio (embora o cabo seja passivo, ele se conecta a transceptores sensíveis a ESD)
