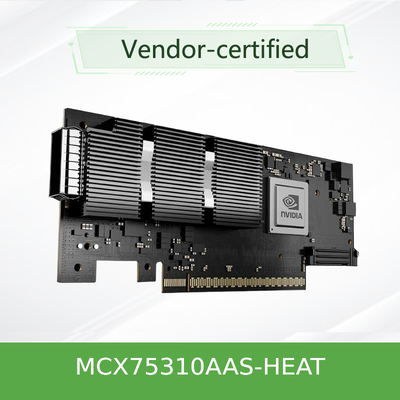

Adaptador InfiniBand NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s PCIe 5.0 x16 OSFP
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MCX75310AAS-EAT (900-9X766-003N-ST0) |
| Documento: | Connectx-7 infiniband.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MCX75310AAS-EAT (900-9X766-003N-ST0) | Portas: | Porta única |
|---|---|---|---|
| Tecnologia: | Infiniband | Tipo de interface: | OSFP56 |
| Especificação: | 16,7cm x 6,9cm | Origem: | Índia / Israel / China |
| taxa de transmissão: | 200GBE | Interface do host: | Gen3 x16 |
| Destacar: | Adaptador NVIDIA ConnectX-7 InfiniBand,Placa de rede PCIe 5.0 de 200Gb/s,Adaptador InfiniBand OSFP com garantia |
||
Descrição de produto
NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s Adaptador InfiniBand
MCX75310AAS-HEAT Adaptador InfiniBand de 200 Gb/s
NDR200 · Single-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency para HPC e AI
Modelo:MCX75310AAS-HEAT
200 Gb/sNDR200 InfiniBand
1 * OSFPConectividade de um único porto
PCIe 5.0 x16até 32 pistas
RDMA & RoCEDescarregado de hardware
GPUDirectRDMA e armazenamento
Visão geral do produto
O NVIDIA MCX75310AAS-HEAT é um adaptador de canal host ConnectX-7 InfiniBand de alto desempenho (HCA) que fornece conectividade NDR200 de 200Gb/s através de uma única porta OSFP. Projetado para o HPC mais exigente,A.I., e ambientes de data center corporativos, este adaptador PCIe 5.0 x16 combina latência ultra-baixa, rendimento extremo e motores inovadores de computação em rede para acelerar cargas de trabalho modernas.Com o apoio da RDMA, RoCE, GPUDirect e descargas de segurança avançadas, o MCX75310AAS-HEAT é a escolha ideal para a construção de tecidos InfiniBand escaláveis e sem perdas.
Características fundamentais
- NDR200 InfiniBand:Interface OSFP de 200 Gb/s com porta única com suporte para velocidades HDR, EDR e FDR para compatibilidade com versões anteriores.
- PCIe 5.0 x16 Host Interface:Até 32 faixas com suporte a PCIe 5.0, proporcionando largura de banda máxima e baixa latência ao sistema host.
- RDMA e RoCE Aceleração:RDMA e RoCE (RDMA sobre Ethernet Convergente) com descarga de hardware para um movimento eficiente de dados com overhead de CPU zero.
- GPUDirect RDMA & Armazenamento:Comunicação direta GPU-GPU e GPUDirect Storage para fluxos de trabalho acelerados de IA/ML e análise de dados.
- Computação em rede:Apoio ao SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) e às operações coletivas de descarga.
- Descargas avançadas de segurança:Criptografia/descriptografia de hardware em linha para IPsec, MACsec e TLS com chaves AES-GCM de 128/256 bits.
- Virtualização e SDN:SR-IOV, aceleração VirtIO, suporte de rede de sobreposição (VXLAN, GENEVE, NVGRE) e analisador flexível programável.
- Tempo de precisão:IEEE 1588v2 PTP com precisão de 12 ns, SyncE e PPS configurável de entrada/saída para aplicações sensíveis ao tempo.
Tecnologia
Arquitetura ConnectX-7
O MCX75310AAS-HEAT é baseado no ASIC ConnectX-7 da NVIDIA, que integra tecnologia SerDes avançada que suporta sinalização NRZ e PAM4.Oferece 200Gb / s largura de banda InfiniBand através de uma única porta OSFP, com descargas de hardware para RDMA, RoCE, NVMe-oF e protocolos de segurança.Reduzir a transmissão de mensagens e melhorar a escalabilidade da aplicação.
Rede definida por software (SDN)
A tecnologia NVIDIA ASAP (Accelerated Switch and Packet Processing) descarrega a aceleração SDN e VNF, fornecendo desempenho de taxa de linha sem penalização da CPU.GENEVA, NVGRE), rastreamento de conexão e espelhamento de fluxo para telemetria avançada de rede.
Desdobramentos típicos
- Computação de Alto Desempenho (HPC):Acelerar as aplicações MPI e SHMEM/PGAS com RDMA e descargas de computação na rede.
- Clusters de IA e Machine Learning:Ativar GPU Direct RDMA e GPUDirect Storage para um treinamento multi-nodo eficiente.
- Centros de dados de hiperescala:Construir tecidos InfiniBand escaláveis e sem perdas com baixa latência e alta produtividade.
- Enterprise Cloud e armazenamento:Implementar soluções de armazenamento NVMe over Fabrics (NVMe-oF) e baseadas em RDMA.
- Telecom & Edge:Aproveitar o cronograma de precisão (PTP, SyncE) para a 5G e a infraestrutura sensível ao cronograma.
Compatibilidade
| Componente / Ecossistema | Compatibilidade |
|---|---|
| Velocidades de banda Infini | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Velocidades Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (com RoCE) |
| Interface do host | PCIe Gen5 x16 (até 32 faixas), compatível com PCIe 4.0 |
| Sistemas operacionais | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Estacas de software | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Segurança | IPsec, MACsec, TLS, arranque seguro, encriptação flash, certificação de dispositivo |
Especificações ¢ MCX75310AAS-HEAT
| Categoria | Detalhes |
|---|---|
| Modelo de produto | MCX75310AAS-HEAT |
| Família de produtos | NVIDIA ConnectX-7 |
| Configuração de porta | 1 * OSFP (200Gb/s NDR200 InfiniBand) |
| Interface do host | PCIe 5.0 x16 (até 32 faixas), compatível com PCIe 4.0 |
| Protocolos apoiados | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Velocidades de banda Infini | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Velocidades Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Fator de forma | PCIe HHHL, FHHL, OCP 3.0 |
| Tecnologias de interface | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Computação em rede | SHARP, MPI Tag Matching, Descargas de operações coletivas |
| Descargas de segurança | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Secure Boot |
| Virtualização | SR-IOV, VirtIO, redes de sobreposição (VXLAN, GENEVA, NVGRE) |
| Temporização precisa | IEEE 1588v2 (12 ns de precisão), SyncE, PPS in/out |
| Aceleração de armazenamento | NVMe-oF, NVMe/TCP, SRP, iSER, NFS através de RDMA, SMB Direct |
| Interfaces de gestão | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Iniciação remota | Iniciação remota com InfiniBand, iSCSI, UEFI, PXE |
| Condições de funcionamento | Ambiente padrão do centro de dados |
| Regulatório | RoHS, CE, FCC, VCCI (consulte a documentação de conformidade da NVIDIA) |
| Acessórios incluídos | Suporte alto |
* As especificações são baseadas na documentação pública da NVIDIA e podem variar.
Guia de selecção
| SKU / Modelo | Descrição | Velocidade do porto | Contagem de portos | Interface |
|---|---|---|---|---|
| MCX75310AAS-HEAT | ConectX-7 NDR200 Adaptador InfiniBand | 200 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConectX-7 NDR400 Adaptador InfiniBand | 400 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | ConectX-7 NDR200 Adaptador InfiniBand (dual-port) | 200 Gb/s | 2 * OSFP | PCIe 5.0 x16 |
Vantagens
- Latência ultra-baixa:RDMA descarregado de hardware e computação em rede minimizam a sobrecarga de comunicação.
- Alta produtividade:O PCIe 5.0 x16 e o InfiniBand 200Gb/s oferecem uma largura de banda extrema para aplicações de alta intensidade de dados.
- Protecção dos investimentos:Suporta múltiplas velocidades de InfiniBand e Ethernet para ambientes de velocidade mista.
- Segurança reforçada:Inline IPsec, MACsec e TLS descarregam dados seguros em trânsito sem impacto da CPU.
- Ecossistema abrangente:Totalmente compatível com NVIDIA UFM, HPC-X, MLNX_OFED e distribuições Linux principais.
Serviço e Apoio
A Hong Kong Starsurge Group Co., Limited fornece suporte completo ao ciclo de vida dos adaptadores NVIDIA ConnectX-7:
- Consultoria pré-venda:Seleção de adaptador, compatibilidade com servidor e design de tecido.
- Logística e entrega:Envio global com rastreamento e desalfandegamento.
- Apoio técnico:Instalação de controladores, atualizações de firmware e ajuste de desempenho.
- Formação:Aulas práticas para administração de RDMA, RoCE e UFM.
- Garantia:Garantia de hardware padrão de 1 ano (opções estendidas disponíveis).
Perguntas Frequentes
O que é o NDR200?
NDR200 é uma taxa de dados InfiniBand que fornece 200Gb / s por porta.
O MCX75310AAS-HEAT é compatível com servidores PCIe 4.0?
Sim. O adaptador é PCIe 5.0 x16 e é compatível com slots PCIe 4.0, embora a largura de banda possa ser limitada a velocidades PCIe 4.0.
Este adaptador pode ser usado com switches Ethernet?
O adaptador suporta protocolos InfiniBand e Ethernet. Quando operando no modo Ethernet, ele suporta RoCE (RDMA over Converged Ethernet) até 200GbE.
Qual é a diferença entre MCX75310AAS-HEAT e MCX75310AAS-NEAT?
A variante HEAT suporta NDR200 (200Gb/s) enquanto a variante NEAT suporta NDR400 (400Gb/s).
O adaptador suporta o GPUDirect?
Sim, suporta GPUDirect RDMA para comunicação direta GPU-GPU e GPUDirect Storage para acesso acelerado de dados a partir de dispositivos de armazenamento.
Precauções e Segurança
- Protecção ESD:Utilize cintas de aterragem ESD ao manipular o adaptador para evitar danos por descarga eletrostática.
- Instalação:Certifique-se de que o servidor está desligado e desconectado da corrente AC antes de instalar o adaptador.
- Fluxo de ar:Garantir um fluxo de ar adequado ao redor do adaptador para evitar o sobreaquecimento.
- Atualizações do firmware:Siga os procedimentos recomendados pela NVIDIA para atualizações de firmware para evitar a instabilidade do sistema.
- Compatibilidade:Verificar a compatibilidade do servidor e a disponibilidade de slots PCIe antes de encomendar.
Sobre a Hong Kong Starsurge Group Co., Limited
Fundada em 2008, a Starsurge é uma fornecedora de hardware de rede, serviços de TI e soluções de integração de sistemas.e clientes empresariais em todo o mundoCom uma equipa de vendas e técnica experiente, fornecemos soluções de rede personalizadas desde adaptadores e switches até IoT e software personalizado apoiadas por suporte multilingue e entrega global.Cliente em primeiro lugar, orientada para a qualidade e focada na inovação.
Matriz de compatibilidade
| Produto NVIDIA | Compatível com MCX75310AAS-HEAT | Notas |
|---|---|---|
| Comutadores NVIDIA Quantum-3 (Q3200-RA, Q3400-RA) | ✓ | Suporte nativo para XDR e NDR |
| Comutadores NVIDIA Quantum-2 | ✓ | Apoio à RND e à RHD |
| Plataformas NVIDIA DGX / HGX | ✓ | GPUDirect RDMA e armazenamento |
| NVIDIA UFM 3.5 | ✓ | Gestão completa dos tecidos e telemetria |
| Servidores HPE | ✓ | HPE número de peça P45642-B22 |
| Servidores de terceiros | ✓ | Requer-se uma ranhura PCIe normal |
Lista de verificação do comprador
- Fenda PCIe:Assegurar a disponibilidade de um slot PCIe 5.0 x16 (ou PCIe 4.0 x16 para compatibilidade com versões anteriores).
- Cabo/transmissor:Os cabos de conector OSFP-OSFP ou OSFP-OSFP-outro para o switch/NIC de destino.
- Sistema operativo:Verificar o suporte ao sistema operacional de destino (Linux, Windows, VMware).
- Condutor:Faça o download e instale o mais recente driver MLNX_OFED ou Windows da NVIDIA.
- Gestão de tecidos:Planear a implantação do Gestor de Subrede (SM) (centralizada ou distribuída).
- Refrigerador:Assegurar um fluxo de ar adequado para dissipar o calor do adaptador.
