Switch InfiniBand NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s – NDR de 64 portas, Fluxo de ar P2C, Gerenciamento Integrado
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Número do modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marca: | Mellanox |
|---|---|---|---|
| Conectividade uplink: | 400 Gbps | Nome: | Interruptor de rede 1U de InfiniBand MQM9700-NS2F Mellanox NDR 400Gb/S para o servidor |
| Palavra-chave: | Switch de rede Mellanox | Configuração da porta: | 64X 400G, 32X OSFP |
| Destacar: | Switch InfiniBand NVIDIA Quantum-2 400Gb/s,Switch InfiniBand NDR de 64 portas,Switch InfiniBand com fluxo de ar P2C |
||
Descrição de produto
NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch
O NVIDIA Quantum-2 MQM9700-NS2F fornece 64 portas de 400Gb/s InfiniBand em um chassi de 1U comFluxo de ar da frente para trás (P2C), permitindo clusters de IA e HPC em escala extrema em ambientes de data center padrão.Gestor de sub-rede de bordo, este switch totalmente gerenciado suporta até 2.000 nós fora da caixa e integra SHARPv3, RDMA e roteamento adaptativo para um desempenho sem compromissos.
Visão geral do produto
O MQM9700-NS2F é um switch de configuração fixa InfiniBand de 400Gb/s totalmente gerenciado da série NVIDIA Quantum-2, comFluxo de ar da frente para trás (P2C)e umGestor de sub-rede de bordoEle fornece 32 portas OSFP, cada uma capaz de 400Gb / s (ou 128 portas a 200Gb / s com tecnologia de split de porta), e oferece uma taxa de transferência bidirecional agregada de 51.2 Tb / s.
Características fundamentais
- 64 portas de 400 Gb/s sem bloqueio (32 conectores OSFP)
- 51.2 Tb/s de potência bidireccional agregada
- Tecnologia de separação de portas: até 128 portas @ 200Gb/s
- Computação em rede SHARPv3 32x aceleração de IA
- Latência inferior a um microssegundo com roteamento adaptativo
- Tecido auto-curável, QoS e controle de congestionamento
- Gestor de sub-rede de bordoGerencia até 2.000 nós
- 1+1 potência redundante de troca a quente (200-240Vac)
- Fluxo de ar P2C (de frente para trás)- Ventiladores com câmbio a quente
- MLNX-OS com interface CLI, WebUI, SNMP e JSON
- Compatível com HDR, EDR e FDR
Tecnologia: Arquitetura NVIDIA Quantum-2

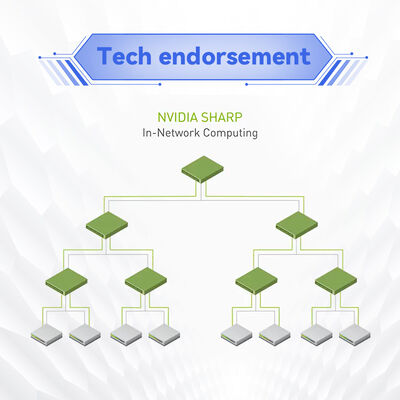

A plataforma Quantum-2 integra a tecnologia SHARP de terceira geração (SHARPv3), permitindo a agregação de dados na rede que reduz o movimento de dados e acelera o treinamento de IA e as simulações de HPC.Combinado com o Remote Direct Memory Access (RDMA) e o Scalable Hierarchical Aggregation and Reduction Protocol da NVIDIA, o MQM9700-NS2F melhora drasticamente o desempenho da aplicação enquanto os dados atravessam o tecido.
Desdobramentos típicos
- Aglomerados de IA e Machine Learning¢ formação acelerada por GPU em larga escala com SHARPv3
- Computação de alto desempenho (HPC)Simulações de investigação, modelagem meteorológica e genómica
- Centro de dados¢ Tecidos 400G InfiniBand para armazenamento e computação de baixa latência
- Empresa e nuvem- redes escaláveis e multi-locatárias com gestão de sub-redes integradas
- Governo e educação- laboratórios de investigação e centros de supercomputação
Especificações
| Parâmetro | MQM9700-NS2F |
|---|---|
| Portos / Velocidade | 64 portas 400Gb/s (32 OSFP); até 128 portas @ 200Gb/s com split |
| Produção agregada | 51.2 Tb/s bidireccional |
| Envio de pacotes | > 66,5 mil milhões de pacotes por segundo (BPPS) |
| Fator de forma | 1U de montagem em rack, 43,6 x 438 x 660,4 mm |
| Peso | 14.5 kg |
| Fornecimento de energia | 1+1 redundante, compatível com a câmara a quente, 200-240Vac, 80+ Gold, ENERGY STAR |
| Refrigeração | Fluxo de ar da frente para trás (P2C), ventiladores trocáveis a quente |
| Gestão | Gestor de sub-rede de bordo(até 2000 nós) |
| Temperatura de funcionamento | 0°C a 40°C |
| Garantia | 1 ano (disponíveis opções estendidas) |
Guia de selecção
| Número da parte ordenável | Descrição | Fluxo de ar | Gestão |
|---|---|---|---|
| MQM9700-NS2F | 64 portas 400Gb/s, 32 OSFP, gerenciado, fluxo de ar P2C | Frente para trás (P2C) | Gestor de sub-rede de bordo |
| MQM9700-NS2R | 400Gb/s com 64 portas, gerido, fluxo de ar C2P | Conector para energia (C2P) | Gestor de sub-rede de bordo |
| MQM9790-NS2F | 400Gb/s com 64 portas, não gerenciado, fluxo de ar P2C | De frente para trás | Externa (UFM) |
| MQM9790-NS2R | Fluxo de ar C2P de 64 portas 400 Gb/s, não gerenciado | Conector de alimentação | Externa (UFM) |
Vantagens
- Densidade inigualável:64 portas de 400G em 1U ¢ reduz o espaço de rack e a potência por porta
- Aceleração na rede:SHARPv3 reduz o movimento de dados e acelera as cargas de trabalho de IA/ML até 32x
- Topologias flexíveis:Suporta Fat Tree, DragonFly+, Torus e muito mais para qualquer design de cluster
- Gestão simplificada:O gerenciador de sub-rede de bordo permite a operação fora da caixa para até 2.000 nós
- Fluxo de ar P2C padrão:Combina com a maioria dos projetos de resfriamento do centro de dados com fluxo de ar de frente para trás
- Protecção dos investimentos:Retrocompatível com HDR/EDR e à prova de futuros para NDR200/400
Perguntas Frequentes
Qual é a diferença entre MQM9700 e MQM9790?
O MQM9700 inclui um gerenciador de sub-rede integrado e é gerenciado totalmente fora da caixa para até 2.000 nós.
O que significa fluxo de ar P2C?
O fluxo de ar P2C (power-to-connector, comumente referido como front-to-rear) significa que o ar entra do lado da fonte de alimentação e sai pelo lado do conector.Esta é a direção de fluxo de ar padrão usado na maioria dos projetos de refrigeração do centro de dados.
Posso usar o MQM9700-NS2F com a infraestrutura HDR InfiniBand existente?
Sim, o interruptor é compatível com HDR, EDR e FDR, permitindo atualizações incrementais.
Precauções
- Garantir que a temperatura ambiente de funcionamento permanece entre 0°C e 40°C
- Utilize apenas módulos e cabos ópticos com qualificação NVIDIA para um desempenho ideal
- A direção adequada do fluxo de ar (P2C) deve corresponder ao ambiente de instalação
- Não bloqueie as aberturas do ventilador; mantenha uma distância mínima de 5 cm de ambos os lados
- A fonte de alimentação deve satisfazer os requisitos de 200-240Vac; a ligação à terra é obrigatória
Lista de verificação do comprador
- Confirme que a direção do fluxo de ar (P2C) corresponde ao layout do corredor quente/corredor frio do centro de dados
- Verificar se o tamanho do cluster se encaixa no limite de 2.000 nós do gerenciador de sub-rede de bordo
- Validar os requisitos de potência de entrada (200-240Vac) e de redundância
- Verifique os comprimentos e tipos de cabos OSFP (cobre/fibra) para as distâncias dos racks
- Solicitar garantia prorrogada ou suporte no local, se necessário para a implantação de missões críticas
