NVIDIA Q3200-RA 72-Port 400Gb/s NDR InfiniBand Switch Dual System
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | Q3200-RA (920-9B34F-00RX-FS0) |
| Documento: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | Q3200-RA (920-9B34F-00RX-FS0) | taxa de transmissão: | 800g |
|---|---|---|---|
| Portas: | 36 | Função: | LACP, suporte empilhável, VLAN |
| Tecnologia: | Infiniband | Velocidade máxima: | Xdr |
| Pacote de Transporte: | Embalagem | Especificação: | 43,6*433.2*590,6 mm |
| Marca registrada: | Mellanox | ||
| Destacar: | NVIDIA InfiniBand switch 400Gb/s,Mellanox NDR comutação de 72 portas,Interruptor de rede de sistema duplo Q3200-RA |
||
Descrição de produto

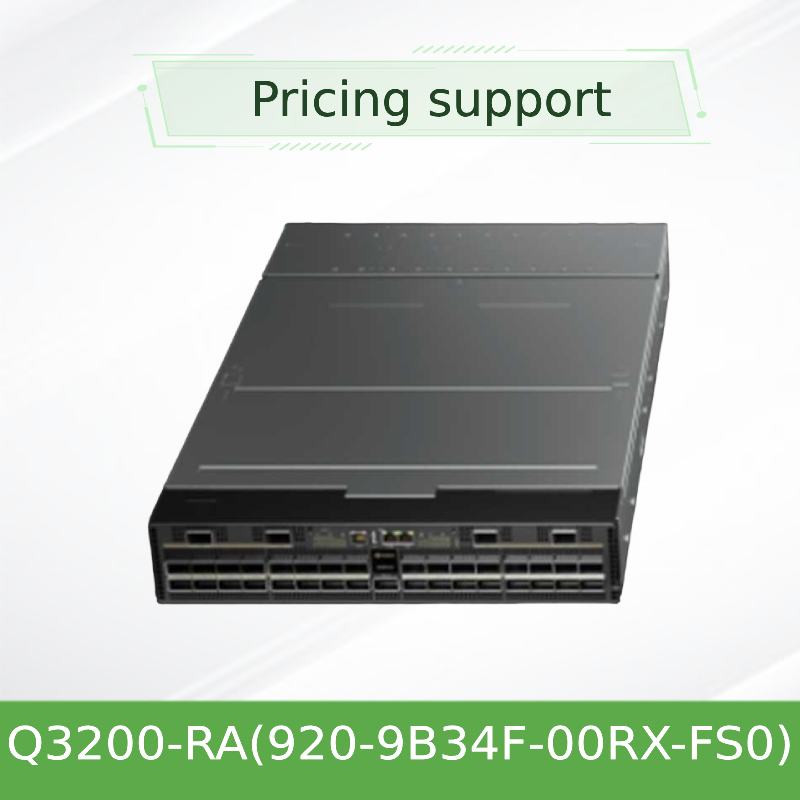

NVIDIA Q3200-RA 72-Port 400Gb/s NDR InfiniBand Switch Dual System
Q3200-RA - NDR de 72 portas 400Gb/s InfiniBand Dual System Switch
O Q3200-RA integra dois switches Quantum-3 independentes de 36 portas em um chassi compacto 2U resfriado a ar.
28.8 Tb/s Total de transferência do sistema
Portos 72 x 400 Gb/s(2 x 36 interruptores independentes)
Tecnologia ASIC:2x NVIDIA Quantum-3 (NDR 400Gb/s)
Fator de forma:2U Rackmount • Refrigerado a ar • Fluxo de ar C2P
Redundância:6x FPS com troca a quente • 12x Ventiladores
Visão geral do produto
ONVIDIA Quantum-3 Q3200-RAé uma plataforma de comutação InfiniBand de sistema duplo, com dois comutadores NDR independentes de 36 portas em um único chassi de 2U. Aproveitando o ASIC Quantum-3 da NVIDIA,fornece 400Gb/s por porta com ultra-baixa latênciaO Q3200-RA é ideal para a construção de tecidos de folha-espinha econômicos, permitindo que as organizações escalem infraestruturas de IA sem sacrificar a densidade ou o desempenho do porto.Cada um dos dois planos de comutação opera de forma independente, oferecendo redundância física num fator de forma compacto.
Características fundamentais
- Arquitetura de sistemas duplos:Dois comutadores independentes NDR de 36 portas de 400 Gb/s num único chassi de 2 U
- Alta produtividade:28.8 Tb/s de capacidade de comutação do sistema agregado
- Computação em rede:Suporte total para NVIDIA SHARPv3 (Protocolo de Agregação e Redução Hierárquica Escalonável)
- Gestão avançada de tecidos:Portão de gerenciamento de tecido dedicado (FNM) para telemetria NVIDIA UFM e orquestração baseada em IA
- Confiabilidade:6 unidades de alimentação a quente redundantes e 12 unidades de ventiladores com fluxo de ar de ligação a energia (C2P)
Tecnologia e desempenho
Cada um dos dois módulos de comutação no interior do Q3200-RA é construído sobre oNVIDIA Quantum-3 Switch ASICO switch possui roteamento adaptativo para evitar pontos quentes, algoritmos de controle de congestionamento e isolamento de desempenho para nuvens de IA multi-locatário.Suporta comunicação iniciada por GPU e NVIDIA GPUDirect RDMA para trabalhos de computação acelerados.
Topologias otimizadas:Árvore gorda (espinha da folha), mosca magra, libélula+

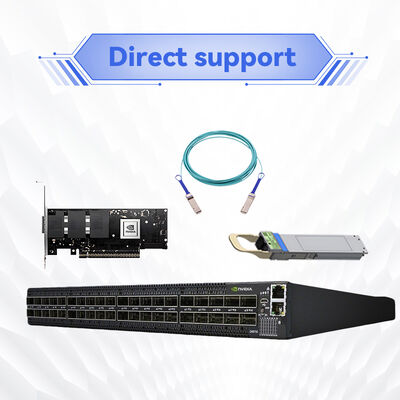

Matriz de compatibilidade
| Tipo de componente | Modelos recomendados |
|---|---|
| Cartões de adaptador | NVIDIA ConnectX-7 (NDR 400Gb/s), ConnectX-6 (HDR 200Gb/s) |
| Cabos (passivos) | OSFP para OSFP DAC, OSFP para 2x OSFP Splitter |
| Cabos (Ativos) | Cabos ópticos ativos OSFP (AOC), cabos MPO |
| Software de gestão | Plataforma NVIDIA UFM, UFM AI Telemetry |
Especificações técnicas
| Parâmetro | Especificação Q3200-RA |
|---|---|
| Número do modelo | Q3200-RA (NVIDIA SKU: |
| Densidade do porto | 72 portas NDR de 400 Gb/s (2 sistemas de comutação independentes x 36 gaiolas OSFP) |
| Fator de forma | 2U Rackmount |
| Percorrência do sistema agregado | 28.8 Tb/s |
| Portos de gestão | FNM (OSFP), 2x MGT (RJ45), Console (RJ45), USB 2.0 |
| Fornecedores de energia | 6 Opções de troca a quente de 1500 W AC (200-240 V) ou 48 V DC |
| Refrigeração | 12 Unidades de ventilador com câmbio a quente, Fluxo de ar de ligação para alimentação (C2P) (frente para traseira) |
| Dimensões (HxWxD) | 3.4" x 17.2" x 30.5" (86,4 mm x 437 mm x 775 mm) |
| Peso | Aproximadamente 32 kg (totalmente carregado com 6 PSU) |
| Temperatura de funcionamento | 0°C a 40°C (dependendo da utilização do módulo óptico) |
As especificações estão sujeitas a verificação, por favor confirme a configuração exata com o seu representante de vendas.
Lista de verificação do comprador
- É necessário um kit de trilhos?Sim (rail de deslizamento padrão 2U)
- Direção do fluxo de ar:Certifique-se de que o corredor de frio está no lado da porta
- Versão mínima do sistema operativo:MLNX-OS 3.10.x ou posterior
Serviço e Apoio
- Garantia padrão de 1 ano (prorrogável para 3 ou 5 anos)
- Acesso à atualização do firmware da NVIDIA
- Suporte técnico por e-mail e telefone 24 horas por dia
- Substituição antecipada do DOA no prazo de 30 dias
- Consulta gratuita sobre a implantação (para encomendas a granel)
Introdução à empresa
Como um parceiro de rede certificado da NVIDIA, especializamos-nos na distribuição global de soluções de comutação InfiniBand e Ethernet.fornecimento de hardware autêntico com suporte logístico, engenharia pré-venda e serviço pós-venda adaptados às necessidades da empresa.
Produtos relacionados
- NVIDIA Q3400-RA (4U 144-Port XDR 800Gb/s)
- Cartões de adaptador NVIDIA ConnectX-7 NDR
- Série NVIDIA Quantum-2 MQM9700
- Cabos DAC e AOC passivos de 400 Gb/s OSFP
Guia Relacionado
- Projeto de tecidos de espinha de folhas de baixo custo com Q3200-RA
- NVIDIA UFM para Gestão de Clusters de IA
- Compreensão do fluxo de ar C2P versus P2C em Data Centers
Perguntas Frequentes
P: O Q3200-RA é dois interruptores separados ou um interruptor lógico?
R: Contém dois switches 400Gb/s de 36 portas fisicamente independentes, que compartilham o mesmo chassi e fontes de alimentação, mas operam como planos de tecido separados.
P: Posso usar o Q3200-RA como coluna?
R: Sim. É excelente para funções de coluna em aglomerados menores ou para divisão de tecidos maiores.
P: Qual é o consumo típico de energia?
R: Aproximadamente 1,5 kW com cabos de cobre passivos, até 4 kW com módulos ópticos ativos.
P: O Q3200-RA suporta atualização de software em serviço?
R: Sim, suportado com módulos de gestão redundantes.
Aviso importante
Este produto é destinado apenas para implantação profissional de data center. Utilize com kits de trilhos e cabos de alimentação aprovados pela NVIDIA. A direção do fluxo de ar (C2P) deve corresponder à configuração do corredor quente/frio do rack.Especificações, termos de garantia e suporte de software podem variar de acordo com a região.
