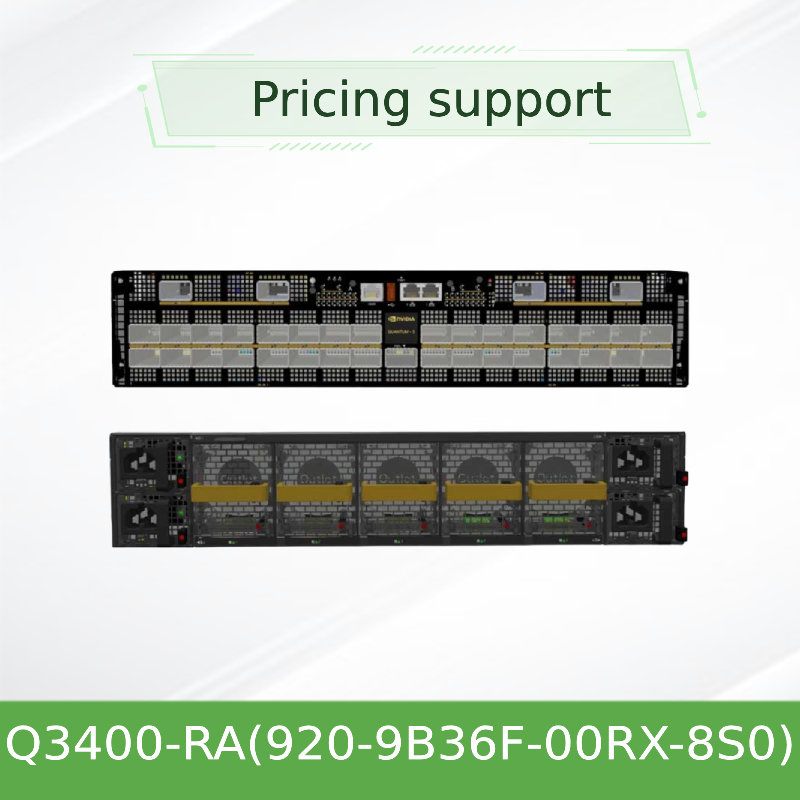

NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Switch para IA
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | Q3400-RA (920-9B36F-00RX-8S0) |
| Documento: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | Q3400-RA 920-9B36F-00RX-8S0 | taxa de transmissão: | 800 GB |
|---|---|---|---|
| Portas: | 72 | Função: | LACP, suporte empilhável, VLAN |
| Tecnologia: | Infiniband | Velocidade máxima: | Xdr |
| Pacote de Transporte: | Embalagem | Especificação: | 43,6*433.2*590,6 mm |
| Marca registrada: | Mellanox | Origem: | China |
| Destacar: | NVIDIA InfiniBand switch com porta 144,Mellanox XDR switch 800Gb/s,Interruptor de rede com garantia |
||
Descrição de produto
Switch NVIDIA Q3400-RA 144 portas 800 Gb/s XDR InfiniBand para IA
Visão geral do produto
Construído com base no revolucionário NVIDIA Quantum-3 ASIC, o Q3400-RA é um switch de configuração fixa e de alta raiz projetado para as cargas de trabalho de computação de alto desempenho e IA mais exigentes. Aproveitando a tecnologia SerDes de 200 Gb/s por pista, ele dimensiona topologias de árvore gorda de dois níveis para conectar até 10.368 NICs ConnectX-8 com latência mínima. Ele serve como o switch de lombada ideal em arquiteturas de lombada de folha em larga escala, garantindo localização de trabalho ideal e desempenho rápido da malha.
Principais recursos
- Taxa de transferência massiva: 144 portas de XDR InfiniBand de 800 Gb/s, oferecendo capacidade de comutação de 115,2 Tb/s
- Alta densidade de portas: 72 gaiolas OSFP com suporte para conexões de 1x 800 Gb/s ou 2x 400 Gb/s por gaiola
- Computação em rede: suporta protocolo de agregação e redução hierárquica escalonável NVIDIA (SHARP)
- Gerenciamento avançado de malha: Porta de gerenciamento de malha dedicada (FNM) para telemetria e orquestração NVIDIA UFM
- Confiabilidade: 8 PSUs redundantes e hot-swap e 10 unidades de ventilador com fluxo de ar frontal para traseiro (C2P)
Tecnologia e desempenho
O Q3400-RA utiliza o NVIDIA Quantum-3 Switch ASIC, integrando SerDes de 200 Gb/s de alta eficiência. Ele apresenta roteamento adaptativo aprimorado para evitar congestionamento e isolamento de desempenho para garantir um serviço previsível para co-inquilinos. A funcionalidade opcional do roteador permite a extensão de clusters InfiniBand em vários locais. As topologias otimizadas incluem Fat Tree, Dragonfly+ e Multi-dimensional Torus.
Matriz de Compatibilidade
| Tipo de componente | Modelos recomendados |
|---|---|
| Cartões adaptadores | NVIDIA ConnectX-8 (800 Gb/s), ConnectX-7 (NDR) |
| Cabos (passivos) | OSFP para OSFP DAC, OSFP para 2x OSFP Splitter |
| Cabos (ativos) | Cabos ópticos ativos OSFP (AOC) |
| Software de gerenciamento | Plataforma NVIDIA UFM, UFM AI |
Especificações Técnicas
| Parâmetro | Especificação Q3400-RA |
|---|---|
| Número do modelo | Q3400-RA (SKU NVIDIA: 920-9B36F-00RX-8S0) |
| Fator de forma | Montagem em rack 4U |
| Portas | 144 portas XDR 800 Gb/s em 72 gaiolas OSFP |
| Taxa de transferência agregada | 115,2 TB/s |
| Portas de gerenciamento | FNM (OSFP), 2x MGT (RJ45), Console (RJ45), USB 2.0 |
| Fontes de alimentação | 8 Hot-swap, 2.000 W CA (200-240 V) |
| Resfriamento | 10 unidades de ventilador hot-swap, fluxo de ar conector para alimentação (C2P) |
| Dimensões (AxLxP) | 7" x 17,24" x 33,5" (177,8 mm x 438 mm x 850 mm) |
| Peso | Aprox. 60 kg (com 8 PSUs) |
| Temperatura operacional | 0°C a 35°C (fluxo de ar reverso) |
Kit de trilhos necessário: Sim (Peça: 930-9SKIT-00L0-00B para profundidade de 700-800 mm). Direção do fluxo de ar: C2P (conector à alimentação). Confirme o posicionamento no corredor quente do datacenter. Cabos de alimentação não incluídos no SKU padrão.
Serviço e suporte
- Garantia padrão de hardware de 1 ano (extensível)
- Suporte para atualização de firmware NVIDIA
- Suporte técnico para tickets 24 horas por dia, 7 dias por semana
- Substituição Antecipada para DOA
- Consulta de implantação no local
Para RMA ou dúvidas técnicas, entre em contato com nossa equipe de suporte certificada.
Introdução da empresa
Como parceiro certificado de soluções de rede NVIDIA, nos especializamos na distribuição e integração de produtos InfiniBand e Ethernet de alta velocidade. Nosso foco em data centers de IA e nuvem garante que você receba hardware autêntico com suporte logístico global e engenharia de pré-vendas dedicada.
Perguntas frequentes
P: O Q3400-RA é compatível com infraestrutura NDR (400 Gb/s)?
R: Sim. O Quantum-3 suporta multivelocidade. Ele permite a integração com infraestruturas NDR ou HDR existentes, operando a 400 Gb/s ou velocidades mais baixas, conforme necessário.
P: Qual é o consumo de energia típico?
R: Aproximadamente 2,9 kW com cabos de cobre passivos, até 7 kW com cabos ópticos ativos.
P: Isso pode ser usado como interruptor de folha?
R: Ele é otimizado principalmente como um switch Spine devido à sua base alta (144 portas), mas pode ser utilizado em configurações de folha muito densas.
P: Inclui uma porta de gerenciamento de malha?
R: Sim, uma porta dedicada de gerenciamento de malha baseada em OSFP está localizada no painel frontal, separada das portas de dados.
Este produto foi projetado para ambientes controlados de data center. Use apenas com kits de trilhos aprovados (930-9SKIT-00L0-00B) para suporte de poste frontal para traseiro de 700-800 mm. Os cabos de alimentação são vendidos separadamente. As especificações estão sujeitas a alterações sem aviso prévio.
