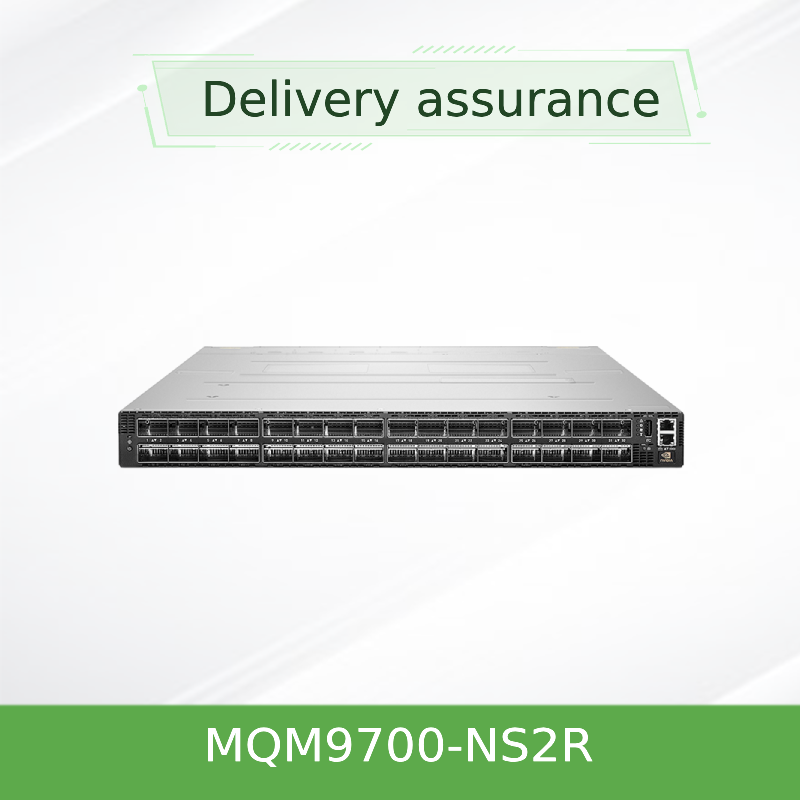

MQM9700-NS2R 400G NDR InfiniBand Smart Switch ¢ 64 portas Gestor de sub-rede a bordo Fluxo de ar C2P
Detalhes do produto:
| Marca: | Mellanox |
| Número do modelo: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Documento: | MQM9700 series.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Caixa externa |
| Tempo de entrega: | Baseado no inventário |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Fornecimento por projeto/lote |
|
Informação detalhada |
|||
| Modelo NÃO.: | MQM9700-NS2R (920-9B210-00RN-0M2) | taxa de transmissão: | 400G |
|---|---|---|---|
| Portas: | 64 | Tecnologia: | Infiniband |
| Velocidade máxima: | NDR | Pacote de Transporte: | embalagem |
Descrição de produto
Projetado para ambientes de IA e HPC de escala extrema. O MQM9700-NS2R oferece 64 portas InfiniBand não bloqueantes de 400Gb/s em um chassi compacto de 1U, apresentando um Gerenciador de Sub-rede integrado para até 2.000 nós, computação em rede SHARPv3 e fluxo de ar reverso conector-para-alimentação (C2P) para data centers que exigem resfriamento traseiro para frontal.
A Hong Kong Starsurge Group apresenta o NVIDIA Quantum-2 MQM9700-NS2R — um switch InfiniBand de alto desempenho, totalmente gerenciado, de 400Gb/s com fluxo de ar reverso (conector-para-alimentação). Como parte da série QM9700, este switch fornece 32 portas OSFP que suportam 64 conexões de 400Gb/s (ou até 128 portas a 200Gb/s via tecnologia de divisão de portas). Com uma taxa de transferência bidirecional de 51,2 terabits por segundo e capacidade de mais de 66,5 bilhões de pacotes por segundo, o MQM9700-NS2R inclui um Gerenciador de Sub-rede integrado que permite uma configuração simples de fábrica para até 2.000 nós, tornando-o ideal para instituições de pesquisa, finanças, manufatura e clusters de IA corporativos que exigem baixa latência, fabric sem perdas e gerenciamento simplificado.
- Densidade de Porta sem Precedentes: 64 portas de 400Gb/s NDR InfiniBand em 1U, arquitetura não bloqueante.
- Modo de Dupla Densidade de 200Gb/s: Suporta até 128 portas de 200Gb/s usando a tecnologia de divisão de portas NVIDIA, reduzindo o TCO para topologias leaf-spine.
- Gerenciamento de Sub-rede Integrado: O Gerenciador de Sub-rede integrado gerencia até 2.000 nós de fábrica; acessível via interfaces CLI, WebUI, SNMP ou JSON.
- Computação em Rede: SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) oferece aceleração de IA 32x maior em comparação com a geração anterior.
- Serviços Avançados de Fabric: RDMA, roteamento adaptativo, controle de congestionamento, mapeamento aprimorado de VL e recursos de rede de autocura.
- Fluxo de Ar Reverso (C2P): Direção do fluxo de ar conector-para-alimentação ideal para layouts de data center com corredor frio no lado da porta.
- Redundância e Confiabilidade: Fontes de alimentação redundantes 1+1 hot-swappable, unidades de ventilação hot-swappable.
- Compatibilidade Retroativa: Suporta gerações anteriores de InfiniBand (HDR, EDR, FDR).
Construído sobre o ASIC NVIDIA Quantum-2, o MQM9700-NS2R utiliza tecnologia SerDes de 400Gb/s de ponta. Ele incorpora Remote Direct Memory Access (RDMA) para baixa sobrecarga da CPU e alta taxa de transferência, roteamento adaptativo para evitar hotspots na fabric e NVIDIA SHARPv3 para reduções em rede, acelerando dramaticamente operações coletivas em frameworks MPI e de IA. O Gerenciador de Sub-rede integrado executa o software MLNX-OS, fornecendo gerenciamento completo do chassi através de múltiplas interfaces (CLI, WebUI, SNMP, JSON), reduzindo a complexidade operacional e permitindo implantação rápida.
Com suporte para múltiplas topologias — incluindo Fat Tree, SlimFly, DragonFly+ e Torus multidimensional — o MQM9700-NS2R permite que os arquitetos construam redes econômicas e altamente resilientes para supercomputação de próxima geração, mantendo um gerenciamento simples.
- Clusters de IA e Machine Learning: Interconexões de GPU de alta velocidade para treinamento e inferência de modelos de linguagem grandes com gerenciamento de sub-rede integrado.
- Computação de Alto Desempenho (HPC): Simulações de pesquisa, modelagem climática, genômica e laboratórios de computação quântica que exigem fabrics de autocura.
- Data Centers de Hiperescala: Arquiteturas spine-leaf com tráfego massivo leste-oeste e compatibilidade com fluxo de ar reverso.
- Nuvem Corporativa e Finanças: Sistemas de negociação de baixa latência e análise em tempo real onde a simplicidade gerenciada é importante.
- Governo e Educação: Laboratórios nacionais, centros de supercomputação universitária que necessitam de desempenho determinístico e configuração fácil de fábrica.
Totalmente interoperável com o ecossistema NVIDIA InfiniBand: adaptadores ConnectX-6/7, cabos LinkX e switches da série Quantum-2. Retrocompatível com dispositivos HDR, EDR e FDR. Suporta as principais distribuições Linux (RHEL, Ubuntu, Rocky Linux) e Windows Server com drivers apropriados. O Gerenciador de Sub-rede integrado é compatível com NVIDIA UFM para telemetria aprimorada e fabrics maiores.
| Parâmetro | Especificação (MQM9700-NS2R) |
|---|---|
| Portas | 32 conectores OSFP suportando 64 portas de 400Gb/s InfiniBand (NDR) ou 128 portas de 200Gb/s |
| Taxa de Transferência Agregada | 51,2 Tb/s bidirecional, não bloqueante |
| Capacidade de Encaminhamento de Pacotes | Mais de 66,5 bilhões de pacotes por segundo (BPPS) |
| Tipo de Gerenciamento | Totalmente gerenciado com Gerenciador de Sub-rede integrado (suporta até 2.000 nós) |
| CPU e Memória | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), SSD M.2 de 16GB |
| Fonte de Alimentação | Redundante 1+1, hot-swappable, 200-240Vac, 80 Plus Gold, certificada ENERGY STAR |
| Resfriamento / Fluxo de Ar | Fluxo de ar reverso: Conector-para-Alimentação (C2P), unidades de ventilação hot-swappable |
| Dimensões (AxLxP) | 1,7 pol (43,6 mm) x 17,0 pol (438 mm) x 26,0 pol (660,4 mm) |
| Peso | Aproximadamente 14,5 kg |
| Temperatura de Operação | 0°C a 40°C |
| Umidade (Operação) | 10% a 85% sem condensação |
| Altitude | Até 3050m |
| Conformidade Regulatória | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Garantia | 1 ano padrão (opções estendidas disponíveis) |
| Número de Peça Comprável (OPN) | Descrição | Direção do Fluxo de Ar | Gerenciamento |
|---|---|---|---|
| MQM9700-NS2F | 64 portas 400Gb/s, gerenciado | P2C (alimentação-para-conector / frontal) | Gerenciador de Sub-rede Integrado |
| MQM9700-NS2R | 64 portas 400Gb/s, gerenciado | C2P (conector-para-alimentação / reverso) | Gerenciador de Sub-rede Integrado |
| MQM9790-NS2F | 64 portas 400Gb/s, não gerenciado | P2C (frontal) | Gerenciador de Sub-rede Externo Requerido |
| MQM9790-NS2R | 64 portas 400Gb/s, não gerenciado | C2P (reverso) | Gerenciador de Sub-rede Externo Requerido |
Para fluxo de ar C2P (conector-para-alimentação), o ar frio entra pelo lado do conector OSFP e sai pelo lado da fonte de alimentação. Verifique o layout de resfriamento do seu data center antes de fazer o pedido. O MQM9700-NS2R é a escolha gerenciada ideal para racks que exigem fluxo de ar reverso.
- Gerenciamento Integrado: O Gerenciador de Sub-rede integrado reduz dependências externas, diminui o TCO para clusters de até 2.000 nós.
- Flexibilidade de Fluxo de Ar Reverso: O resfriamento C2P corresponde a configurações específicas de corredor quente/frio do data center, melhorando a eficiência térmica.
- Maior Radix em 1U: 64 portas 400G minimizam os níveis de switch, reduzem a latência e simplificam a fiação.
- Eficiente em Energia: Fontes de alimentação Gold+ e controle inteligente de ventoinhas reduzem os OPEX.
- Escalabilidade Preparada para o Futuro: O suporte para SHARPv3 e roteamento adaptativo garante a proteção do investimento para frameworks de IA de próxima geração.
- Provisionamento Fácil: Interfaces WebUI, CLI, SNMP e JSON permitem automação e implantação rápida.
A Hong Kong Starsurge Group oferece suporte de ponta a ponta, incluindo consultoria pré-vendas, serviços de integração e logística global. Nossa equipe técnica oferece assistência de implantação, serviços de RMA e opções de garantia estendida. Para pedidos em volume, entregamos fiação personalizada e validação de configuração. Suporte multilíngue disponível para as regiões APAC, EMEA e Américas.
• Verifique se a orientação do fluxo de ar C2P corresponde ao seu rack: o corredor frio deve estar no lado do conector (OSFP).
• Use apenas módulos ópticos e cabos qualificados pela NVIDIA para manter a integridade do sinal e a conformidade.
• Altitude operacional de até 3050m; a temperatura não deve exceder 40°C.
• Para configuração inicial, certifique-se de que as portas de gerenciamento (RJ45/USB) sejam acessíveis.
• Alguns recursos avançados podem exigir licença de software; consulte a equipe de vendas da Starsurge.
• Especificações não confirmadas publicamente pela NVIDIA são marcadas como fornecidas — confirme antes de fazer o pedido.
Fundada em 2008, a Starsurge é uma provedora de hardware de rede, serviços de TI e soluções de integração de sistemas orientada por tecnologia. Atendemos clientes governamentais, de saúde, manufatura, educação, finanças e corporativos em todo o mundo. Com uma equipe técnica e de vendas experiente, a Starsurge oferece infraestrutura de rede personalizada — incluindo soluções de IoT, desenvolvimento de software personalizado e logística global. Nossa abordagem centrada no cliente garante qualidade confiável, serviço responsivo e projetos de rede escaláveis. Como parceira de canal autorizada para as principais marcas, conectamos tecnologia de ponta com sucesso de implantação no mundo real.
• Adaptadores NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Switches NVIDIA Quantum-2 série QM9700/9790
• Cabos LinkX OSFP (cobre passivo até 3m, óptico ativo até 500m)
• Software: MLNX-OS (integrado), UFM para gerenciamento aprimorado
• Sistemas operacionais: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 com Mellanox WinOF-2
• Compatibilidade do Gerenciador de Sub-rede: OpenSM, UFM, SM integrado nativo
✓ Verifique a direção do fluxo de ar necessária: C2P (conector-para-alimentação) corresponde à localização do seu corredor frio no rack.
✓ O Gerenciador de Sub-rede integrado está pronto para até 2.000 nós; para fabrics maiores, planeje um UFM externo.
✓ Planeje a fiação: 400G OSFP para OSFP ou divisão para 2x200G.
✓ Confirme a entrada de energia: 200-240Vac com feeds redundantes.
✓ Para implantações em larga escala, solicite uma revisão do projeto de topologia aos engenheiros da Starsurge.
- Whitepaper: "Escalando Fabrics de IA com Switches Gerenciados NVIDIA Quantum-2" (disponível mediante solicitação)
- Guia de Implantação: Fat Tree vs. DragonFly+ com a Série QM9700
- Melhores Práticas de Fluxo de Ar: Escolhendo P2C vs C2P para Resfriamento de Data Center
- Lista de Compatibilidade: Cabos OSFP Certificados NVIDIA para NDR
