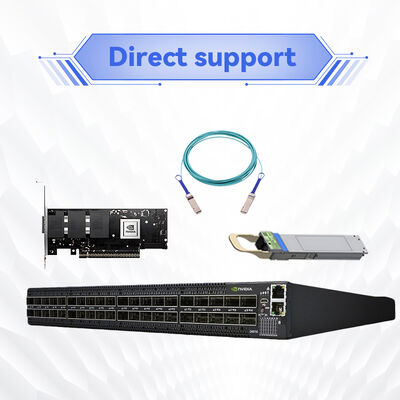

Switch InfiniBand NVIDIA Quantum MQM8790-HS2F 200G 40 Port Não Gerenciado Alternativa Mellanox 200Gb/s

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand Smart Switch

Acelerar HPC, IA,e infraestruturas em nuvem com um switch 200G não bloqueador de 40 portas que integra computação em rede e split 100G de dupla densidade, concebidos para um débito máximo e uma latência mínima.

• 40 portas QSFP56 operando a 200 Gb/s ou bifurcadas em portas 80 x 100 Gb/s
• Capacidade de comutação agregada até 16 Tb/s (sem bloqueio)
• Tecnologia SHARP integrada para aceleração da comunicação colectiva
• SKU não gerenciado (MQM8790-HS2F) com CPU Broadwell dual-core x86 e suporte ao gerenciador de sub-rede a bordo de até 2000 nós
• Fluxo de ar P2C, 1 + 1 fontes de alimentação redundantes, 1U de profundidade padrão, compatível para trás com ConnectX-6 e adaptadores de geração anterior

Características

• Tecido 200G de alta densidade:40 portas QSFP56, cada uma fornecendo 200 Gb/s com largura de banda bidirecional total.
• Flexibilidade de separação de portos:Converter qualquer porta 200G em duas portas 100G independentes, ideais para implantações ToR de dupla densidade.
• Tecnologia NVIDIA SHARP:Computação em rede baseada em hardware que descarrega e acelera coletivos MPI, NCCL e SHMEM.
• Suporte de Arquitetura Avançada:Fat Tree, DragonFly+, Torus multidimensional e roteamento adaptativo para tecidos sem congestionamento.
• Projeto de eficiência energética:Certificado 80 PLUS Gold, balanças de potência com utilização de porta, compatível com RoHS.

Tecnologia e normas

Construído na arquitetura NVIDIA Quantum InfiniBand, o MQM8790-HS2F alavancaProtocolo de agregação e redução hierárquica escalável (SHARP)Ele suporta roteamento estático e adaptativo, QoS e controle de congestionamento.O switch é totalmente compatível com 200G/100G HDR/HDR100 InfiniBand e compatível com FDR/EDRO plano de gerenciamento x86 executa o MLNX-OS (versão não gerenciada depende do UFM externo ou do OpenSM).

Princípio de trabalho: Computação em rede

Ao contrário dos switches tradicionais que simplesmente encaminham pacotes, o MQM8790-HS2F processa dados à medida que atravessa a rede.o hardware do interruptor agrega ou reduz os dados à velocidade do fioO processador x86 incorporado gerencia a inicialização de tecido e a descoberta de topologia, e o processador x86 é o único que permite a detecção de tecido.enquanto a aceleração de dados ocorre em silício dedicado.

Aplicações e implantação

• Clusters de IA em hiperescala:Treinamento paralelo de grandes modelos que requerem baixa latência.
• Computação de Alto Desempenho (HPC):Simulações baseadas em MPI em meteorologia, genômica e física.
• "Terra" (Terra)Dividir portas para 100G para conectividade de servidor densa.
• Cloud & Storage:NVMe-oF sobre InfiniBand, backends de armazenamento de alto rendimento.
• Investigação e Educação:A espinha dorsal dos centros de supercomputação do campus.

Especificações técnicas e opções de encomenda

Nota: Todos os modelos incluem CPU Broadwell de núcleo duplo x86, memória de 8 GB, 1x RJ45, 1x console, 1x micro USB.

Vantagens e diferenciadores

• versus Switches 100G tradicionais:As portas nativas 200G mais a divisão de portas oferecem o dobro do radix, reduzindo os níveis de rede e reduzindo o CAPEX.
• SHARP integrado:Ao contrário dos interruptores padrão, o MQM8790-HS2F acelera os coletivos no hardware, reduzindo os tempos de conclusão de trabalhos até 10 vezes.
• Eficiência energética e espacial:O factor de forma 1U com um débito de até 16 Tb/s consome menos energia por Gb do que as soluções concorrentes; certificado ENERGY STAR.
• Compatibilidade retroativa dos ecossistemas:Função contínua com cartões de rede ConnectX-4/5/6 e cablagem existente.

Serviço e Apoio

Fornecemos suporte pré e pós-venda abrangente: consultoria técnica 24 horas por dia, 7 dias por semana, tratamento de garantia RMA e coordenação de solução de problemas no local.Verificação da compatibilidade do firmwareTodas as unidades têm uma garantia mínima de 1 ano (prolongável).

Perguntas Frequentes (FAQ)

P: O MQM8790-HS2F é compatível com placas de rede padrão como Mellanox ConnectX-6?

A:Sim, é totalmente compatível com as placas de rede ConnectX-6 (200G/100G) e as gerações anteriores (ConnectX-5, ConnectX-4) no modo compatível com versões anteriores.uso com cartão de rede que suporta HDR ou HDR100.

P: Posso gerir este interruptor sem um controlador externo?

A:O MQM8790-HS2F é um switch não gerenciado; no entanto, inclui um gerenciador de sub-rede integrado capaz de trazer um tecido de até 2000 nós fora da caixa.Recomenda-se NVIDIA UFM ou OpenSM.

P: Como funciona tecnicamente a divisão de portas para 100G?

A:Cada porta QSFP56 carrega quatro pistas SerDes. Configurando a porta como duas interfaces independentes de 2 pistas, o switch pode conduzir duas conexões 100G separadas (usando um cabo splitter).Isto duplica efetivamente a contagem de portas para endpoints 100G.

P: Qual é o consumo típico de energia a meia carga?

A:O interruptor reduz dinamicamente a potência quando as portas não são usadas.

P: Que direção de fluxo de ar usa o MQM8790-HS2F?

A:A variante -HS2F usa o fluxo de ar P2C (lado de porta para ventilador de resfriamento) o ar entra do lado de porta e sai do lado do ventilador.

Precauções e notas de compatibilidade

• Direção do fluxo de ar:Certifique-se de que o seu rack de arrefecimento corresponde ao modelo de interruptor (P2C para MQM8790-HS2F, C2P para -HS2R).

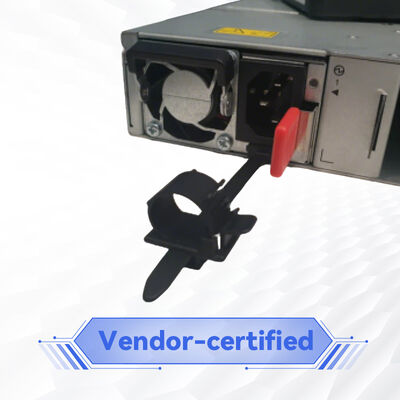

• Fornecimento de energia:Intervalo de entrada 100-127V ou 200-240V AC. Use apenas cabos de alimentação fornecidos. Recomenda-se alimentação dupla para redundância.
• Cablagem:Para a operação 200G, use QSFP56 cobre passivo (até 3m) ou módulos ópticos ativos.
• Ambiente de funcionamento:Temperatura 0°C-40°C, humidade 10%-85% não condensante. Altitude ≤3200m. EMC conforme com CE, FCC, VCCI, ICES, RCMS.
• Software:Sempre verifique a compatibilidade do firmware com a versão do seu cartão de rede e gerenciador de sub-rede.
