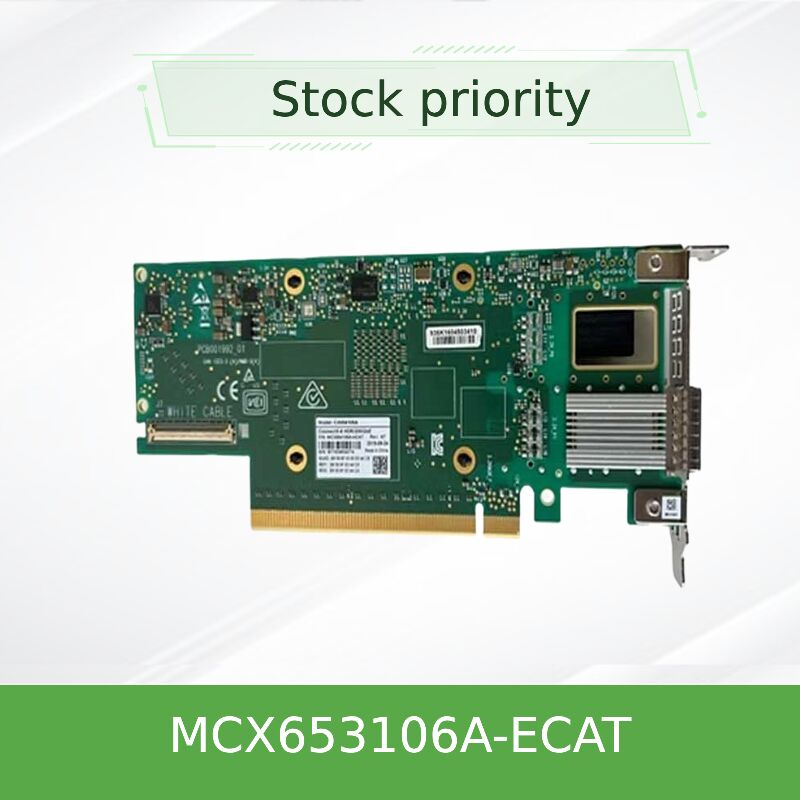

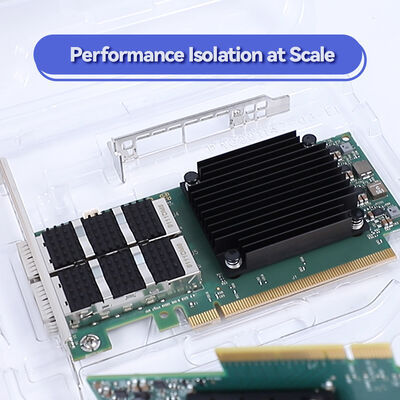

NVIDIA MCX653106A-ECAT ConnectX-6 100Gb/s Dual-Port InfiniBand & Ethernet Smart Network Interface Card

1. Visão geral do produto

O NVIDIA® ConnectX®-6 MCX653106A-ECAT é um Smart versátil de porta duplaplaca de redeprojetado para implantações de data center de alto desempenho. Suportando conectividade InfiniBand EDR (até 100 Gb/s por porta) e Ethernet, este adaptador oferece largura de banda excepcional, latência ultrabaixa e descarregamentos de hardware abrangentes. Ideal para acelerar cargas de trabalho de HPC, IA, nuvem e armazenamento, este avançadocartão legalequilibra desempenho com flexibilidade, tornando-se a base para estruturas de data center modernas e eficientes.

2. Principais recursos e especificações

• Conectividade de alta velocidade:EDR InfiniBand de 100 Gb/s de porta dupla ou Ethernet 100 GbE por porta.
• Flexibilidade do protocolo:Suporta protocolos InfiniBand e Ethernet no mesmo hardware.
• Mecanismo de descarregamento avançado:Descarregamentos de hardware para RDMA, TCP/IP, NVMe over Fabrics (NVMe-oF) e protocolos de armazenamento.
• Alta eficiência:Oferece altas taxas de mensagens e latência extremamente baixa, reduzindo o tempo de execução dos aplicativos.
• Virtualização robusta:Suporte SR-IOV para até 1.000 funções virtuais, permitindo ambientes multilocatários seguros.
• Interface de host moderna:Interface host PCIe 3.0/4.0 x16 para máxima compatibilidade de largura de banda.
• Ecossistema de software aprimorado:Amplo suporte de driver para Linux, Windows Server e VMware.

3. Tecnologia Central

Esseplaca de redeaproveita a arquitetura ConnectX-6 comprovada e os principais padrões do setor:

• ASIC de protocolo duplo:Design de chip único com suporte para InfiniBand nativo (IBTA 1.3) e Ethernet de alto desempenho (RoCE).
• Pronto para PCIe Gen4:Maximiza a taxa de transferência do host para o adaptador, eliminando gargalos para fluxos de 100 Gb/s.
• Descarregamentos de hardware:O processamento de RDMA, checksum, TSO/LSO e NVMe-oF são tratados nocartão legal, liberando recursos da CPU.
• Mude a tecnologia ASAP²:Fornece aceleração de hardware para Open vSwitch (OVS), melhorando o desempenho da rede virtualizada.
• Qualidade de Serviço (QoS):Gerenciamento avançado de tráfego com controle granular para desempenho previsível.

4. Como funciona: o caminho de descarregamento inteligente

O MCX653106A-ECAT transforma a rede de servidores ao lidar com tarefas complexas em hardware dedicado:

1. Acesso direto aos dados:Utiliza RDMA para permitir o posicionamento direto de dados entre a memória do aplicativo e a rede, ignorando a sobrecarga da CPU e do sistema operacional.
2. Processamento de protocolo:As operações de pilha TCP/IP e os cabeçalhos do protocolo de armazenamento são processados ​​no adaptador na taxa de linha.
3. Ignorar virtualização:O SR-IOV permite que máquinas virtuais acessem diretamente oplaca de redehardware, proporcionando desempenho quase nativo.
4. Aceleração de armazenamento:O iniciador NVMe-oF e os descarregamentos de destino simplificam o acesso a arrays de armazenamento NVMe remotos.

Essa arquitetura de descarregamento inteligente torna ocartão legalum acelerador de desempenho ativo, não apenas um componente de conectividade.

5. Aplicativos alvo e casos de uso

• Computação de alto desempenho (HPC):Conecta nós de computação em clusters que executam simulações científicas e de engenharia baseadas em MPI.
• Infraestrutura de treinamento de IA/ML:Fornece links de alta largura de banda entre servidores GPU, acelerando trabalhos de treinamento paralelos de dados.
• Data centers em nuvem e hiperescala:Ideal para desagregação de armazenamento (NVMe-oF), funções de rede virtualizadas e plataformas de análise de dados.
• Armazenamento e bancos de dados corporativos:Melhora o desempenho de clusters SAN (SRP, iSER) e de banco de dados que exigem RDMA de baixa latência.
• Servidores de carga de trabalho consolidados:Perfeito para servidores que executam cargas de trabalho mistas devido ao suporte de protocolo duplo e descarregamentos versáteis.

6. Especificações Técnicas

7. Vantagens Competitivas

Por que selecionar o MCX653106A-ECAT para sua infraestrutura?

• Versatilidade de protocolo duplo:Umplaca de redesuporta InfiniBand e Ethernet, oferecendo flexibilidade de implantação e proteção de investimento.
• Eficiência superior da CPU:Descarregamentos abrangentes de hardware reduzem drasticamente a utilização da CPU para tarefas de rede, liberando núcleos para aplicativos.
• Confiabilidade comprovada do ConnectX-6:Desenvolvido com base na tecnologia de adaptador líder do setor da NVIDIA com ampla validação em campo.
• Otimizado para cargas de trabalho modernas:O suporte nativo para NVMe-oF e RDMA acelera o armazenamento e os aplicativos HPC.
• Plataforma preparada para o futuro:A compatibilidade com PCIe 4.0 garante prontidão para plataformas de servidor de próxima geração.

8. Suporte e serviços

Apoiamos cada adaptador MCX653106A-ECAT com serviços de suporte abrangentes:

• Garantia total do fabricante:Produto NVIDIA genuíno com cobertura de garantia padrão.
• Fornecimento garantido:Mantemos estoque estável para garantir entrega confiável e rápida.
• Suporte Técnico Especializado:Nossa equipe fornece orientação de integração, verificação de compatibilidade e assistência para ajuste de desempenho.
• Parceria de longo prazo:Oferecemos suporte contínuo para atualizações de driver/firmware e recomendações de práticas recomendadas para seu caso de uso específico.

9. Perguntas frequentes

P: Posso usar esta placa para redes InfiniBand e Ethernet simultaneamente?

UM:A placa opera em um modo de protocolo por vez por porta, conforme configurado pelo driver/firmware. Ele não pode executar InfiniBand e Ethernet simultaneamente na mesma porta, mas oferece implantação flexível em diferentes ambientes.

P: Que tipo de cabos são necessários para conectividade de 100 Gb/s?

UM:Para InfiniBand EDR, use cabos QSFP56 EDR (DAC ou AOC). Para 100 GbE, use cabos QSFP56 100 GbE. O tipo específico de cabo (DAC passivo, AOC ativo ou transceptores ópticos) depende da distância e da compatibilidade do switch.

P: Este adaptador é compatível com a tecnologia NVIDIA GPU Direct?

UM:Sim, ele oferece suporte total a NVIDIA GPUDirect® RDMA (PeerDirect), permitindo a transferência direta de dados entre a memória da GPU e a rede, o que é fundamental para cargas de trabalho de IA e HPC.

P: Ele oferece suporte a velocidades Ethernet legadas, como 10 GbE ou 25 GbE?

UM:Sim, por meio de compatibilidade com versões anteriores e negociação automática, as portas suportam velocidades Ethernet mais baixas, incluindo 10, 25, 40 e 50 GbE ao usar cabos ou breakouts apropriados.

10. Notas operacionais e de instalação

• Compatibilidade do sistema:Certifique-se de que seu servidor tenha um slot PCIe x16 (Gen3 ou Gen4) e atenda aos requisitos de energia/resfriamento para um alto desempenhocartão legal.
• Requisitos de software:Instale os drivers NVIDIA OFED ou WinOF-2 mais recentes do portal de suporte oficial da NVIDIA antes de usar.
• Considerações Térmicas:Fornece fluxo de ar adequado do chassi através do dissipador de calor da placa para desempenho e longevidade ideais.
• Proteção ESD:Sempre manuseie o adaptador usando medidas antiestáticas adequadas. Instale com o sistema desligado.
• Atualizações de firmware:Verifique e aplique atualizações de firmware periodicamente para garantir estabilidade, segurança e acesso aos recursos mais recentes.
