NVIDIA Spectrum SN3000 MSN3700-CS2F: Switch de Rede Aberta 100GbE de Alta Densidade

1. Visão Geral do Produto

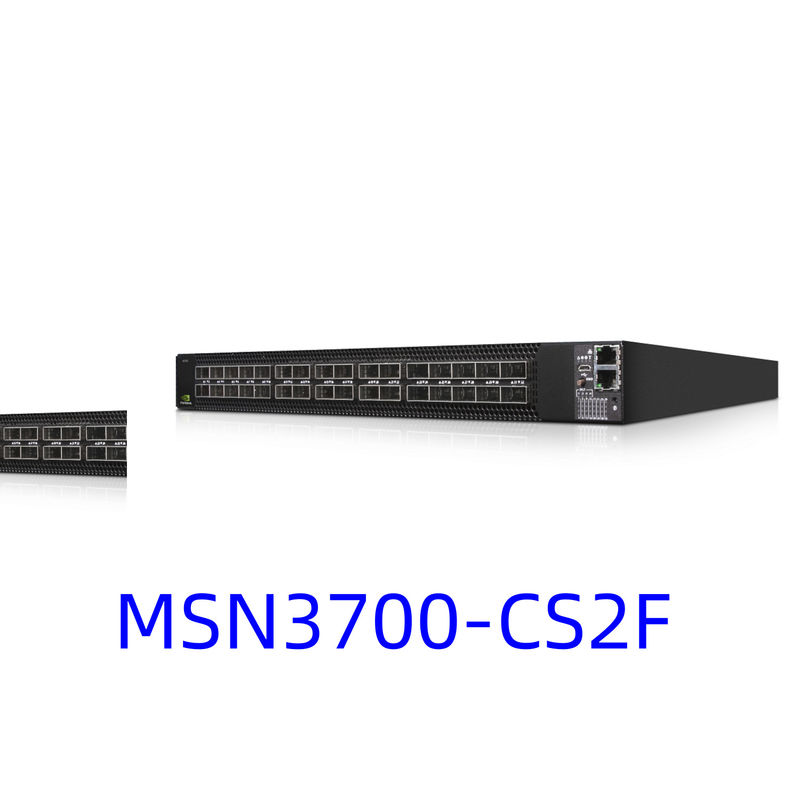

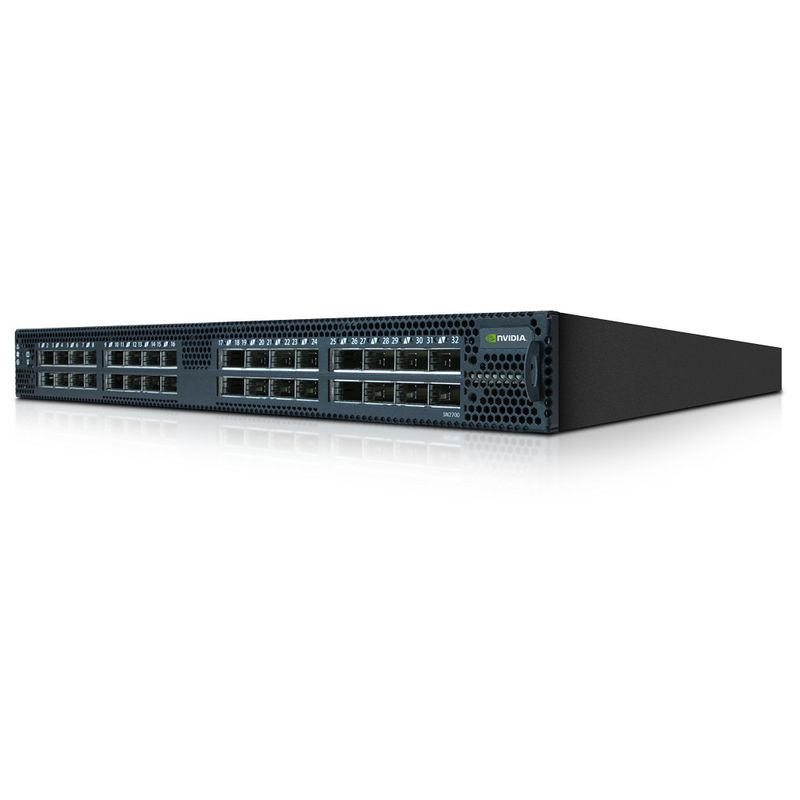

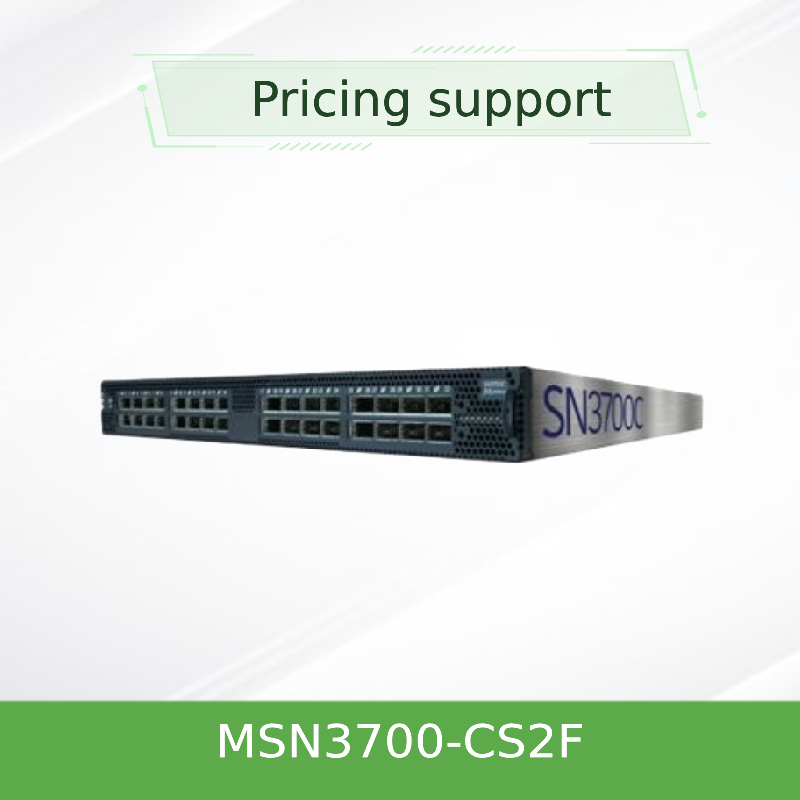

O MSN3700-CS2F é um switch de rede com fator de forma 1U da série Spectrum SN3000 da NVIDIA, oferecendo 32 portas de conectividade 100GbE com a flexibilidade de dividir portas para conexões de servidor 10/25GbE. Construído na arquitetura Spectrum-2 ASIC, este switch Ethernet aberto fornece 6,4Tb/s de taxa de transferência sem bloqueio, tornando-o uma solução ideal para implantações modernas de spine e leaf em data centers. Com suporte para múltiplos sistemas operacionais, incluindo NVIDIA Onyx, este switch de rede oferece flexibilidade e desempenho incomparáveis para ambientes de nuvem, empresa e computação de alto desempenho.

2. Principais Características

• 32 portas QSFP28 suportando velocidades de 100GbE, 50GbE, 40GbE e 25GbE
• Capacidade de divisão de portas para suportar até 128 conexões 10/25GbE
• Capacidade de comutação de 6,4Tb/s com taxa de encaminhamento de 4,76 bilhões de pacotes por segundo
• Comutação cut-through com latência consistente de 425ns
• Buffer de pacotes totalmente compartilhado de 42MB para absorção de rajadas
• Fontes de alimentação duplas hot-swappable (AC) com redundância de ventilador N+1
• Pré-instalado com o sistema operacional de rede NVIDIA Onyx

3. Tecnologias Avançadas

A série SN3000 incorpora o Spectrum-2 ASIC da NVIDIA com suporte para:

• RoCE (RDMA over Converged Ethernet) para rede GPU-direct
• Roteamento e bridging VXLAN com aceleração de hardware
• Telemetria avançada com tecnologia What Just Happened (WJH)
• Telemetria de rede in-band (INT) para monitoramento em tempo real
• Pipeline programável com inspeção profunda de pacotes (até 512 bytes)
• Padrões Ethernet abertos, incluindo ONIE para flexibilidade do sistema operacional de rede

4. Arquitetura Operacional

O MSN3700-CS2F utiliza uma arquitetura de buffer de pacotes totalmente compartilhado que aloca dinamicamente a memória em todas as portas, garantindo uma distribuição justa da largura de banda e evitando o bloqueio head-of-line. O switch opera no modo cut-through, encaminhando pacotes imediatamente após o processamento do cabeçalho, sem armazenar todo o quadro. Essa abordagem minimiza a latência, mantendo o desempenho em velocidade de linha. O Spectrum-2 ASIC processa pacotes em uma única passagem, mesmo para operações complexas como roteamento VXLAN e tradução de endereço de rede.

5. Cenários de Implantação

• Camada spine de data center suportando conectividade de tecido 100GbE
• Switch leaf de alta densidade para conectividade de servidor 25GbE
• Rede de cluster AI/ML com suporte RoCE para NVIDIA GPUDirect
• Infraestrutura de nuvem com redes de sobreposição VXLAN
• Tecidos de armazenamento com suporte NVMe over Fabrics (NVMe-oF)
• Redes de negociação financeira que exigem baixa latência e alta taxa de transferência

6. Especificações Técnicas

7. Vantagens Competitivas

• Densidade de porta líder do setor em fator de forma 1U
• Buffer de pacotes totalmente compartilhado garante alocação justa de largura de banda
• Recursos avançados de telemetria reduzem o tempo médio de resolução
• Design Ethernet aberto impede o bloqueio do fornecedor
• Escala VXLAN superior com 10x mais túneis que os concorrentes
• Velocidades de porta flexíveis de 1GbE a 100GbE usando cabos breakout
• Suporte RoCE abrangente para cargas de trabalho GPU-direct

8. Serviço e Suporte

O MSN3700-CS2F vem com uma garantia de hardware limitada padrão de 1 ano com prazo de entrega de 14 dias úteis. Os serviços de suporte premium opcionais incluem substituição avançada no próximo dia útil, despacho de técnico em 4 horas e assistência técnica remota. A NVIDIA oferece serviços profissionais para design, implementação e otimização da infraestrutura de rede.

9. Perguntas Frequentes

P: Este switch pode ser usado com outros sistemas operacionais de rede?
R: Sim, embora pré-instalado com NVIDIA Onyx, o switch suporta qualquer sistema operacional de rede compatível com ONIE, incluindo Cumulus Linux e SONIC.

P: Que tipos de transceptores e cabos são suportados?
R: O switch suporta uma ampla gama de transceptores DAC, AOC e fibra, incluindo óticas 100GbE SR4, LR4, CWDM4 e PSM4.

P: O switch é adequado para implantações RoCE?
R: Sim, o Spectrum-2 ASIC fornece suporte RoCE robusto com controle de congestionamento e recursos de isolamento de tráfego.

P: Qual é o consumo de energia do switch?
R: O consumo de energia típico é de 300W com consumo máximo de 400W, dependendo da configuração e utilização da porta.

10. Notas de Instalação e Operação

• Certifique-se de espaço livre adequado para o fluxo de ar ao redor do switch
• Verifique a compatibilidade dos transceptores e cabos antes da implantação
• Opere dentro das condições ambientais especificadas (0°C a 40°C, 5-85% de umidade)
• Siga as precauções ESD adequadas durante a instalação
• Está em conformidade com os padrões de segurança, incluindo CB, CE, cTUVus e CU
• A conformidade EMC inclui certificações FCC, ICES, RCM e VCCI
