Aruba Wi-Fi 6 pontos de acesso para fornecer de capacidade elevada
conectividade para alguma organização que experimenta o crescimento
números de IoT e de exigências da mobilidade. Com combinado
datarate máximo até de 2.69Gbps, entregam a velocidade e
confiança necessária para algum ambiente da empresa.
Variações do hardware
• AP-514: Modelos da antena externo

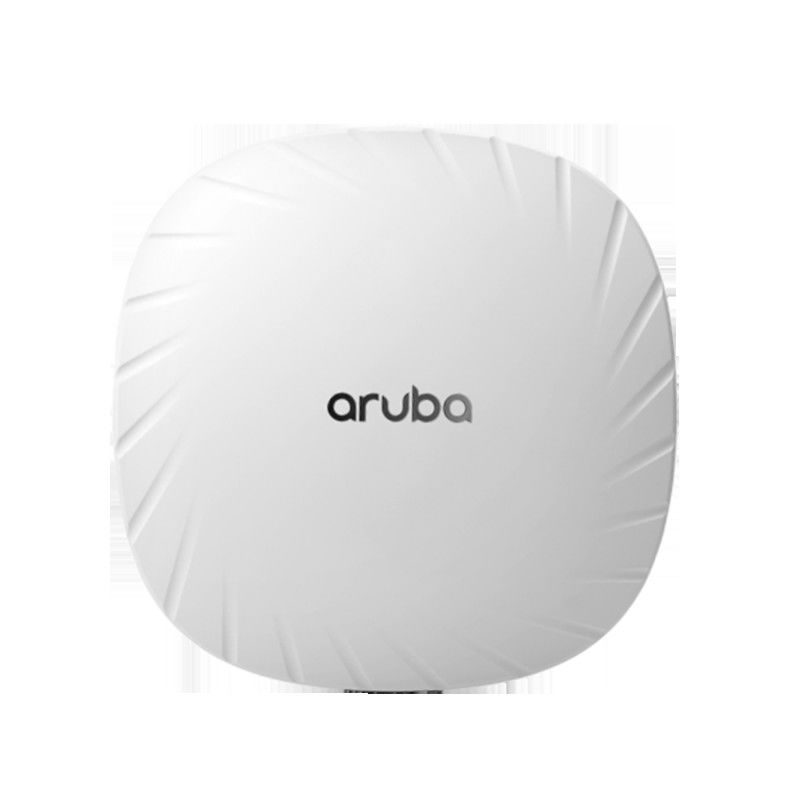

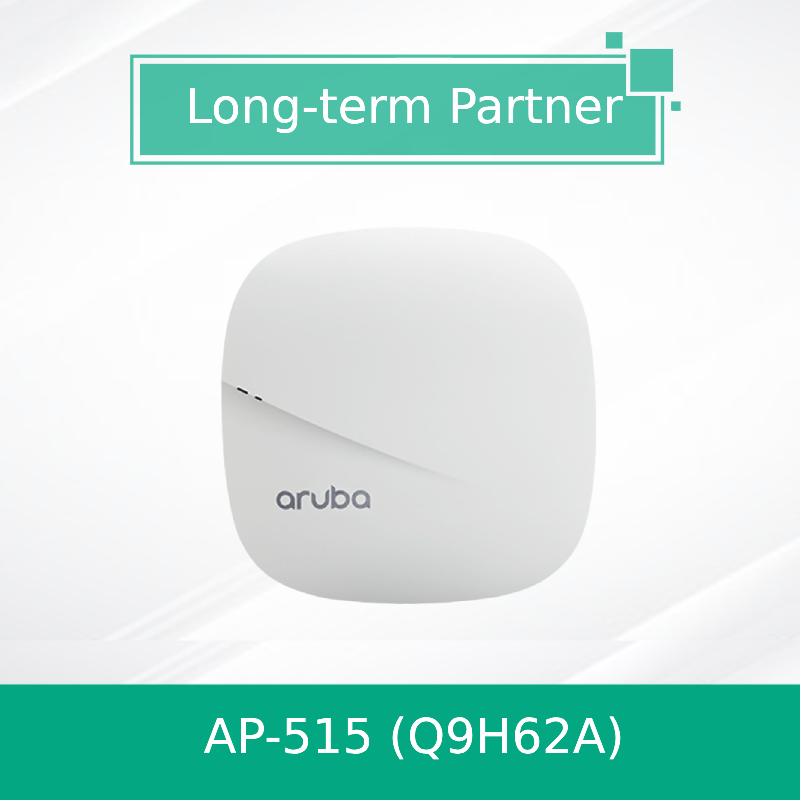

• AP-515: Modelos internos da antena
Especificações do rádio de Wi-Fi
• Tipo do AP: Rádio interno, duplo, 5GHz 802.11ax 4x4 MIMO e
2.4GHz 802.11ax 2x2 MIMO
• rádio 5GHz:
- Único usuário do córrego quatro espacial (SU) MIMO para até
taxa de dados 4.8Gbps sem fio a 4SS individual HE160
dispositivos do cliente 802.11ax (máximos)
- Único usuário do córrego dois espacial (SU) MIMO para até
taxa de dados 1.2Gbps sem fio a 2SS individual HE80
dispositivos do cliente 802.11ax (típicos)
- Multi usuário do córrego quatro espacial (MU) MIMO para até
taxa de dados 4.8Gbps sem fio a até quatro 1SS ou a dois 2SS
Dispositivos capazes do cliente de HE160 802.11ax DL-MU-MIMO
simultaneamente (máximo)
- Multi usuário do córrego quatro espacial (MU) MIMO para até
taxa de dados 2.4Gbps sem fio a até quatro 1SS ou a dois 2SS
Dispositivos capazes do cliente de HE80 802.11ax DL-MU-MIMO
simultaneamente (típico)
• rádio 2.4GHz:
- Único usuário do córrego dois espacial (SU) MIMO para até
taxa de dados 574Mbps sem fio ao cliente de 2SS HE40 802.11ax
dispositivos (máximos)
- Único usuário do córrego dois espacial (SU) MIMO para até
taxa de dados 287Mbps sem fio ao cliente de 2SS HE20 802.11ax
dispositivos (típicos)
• Apoio para até 512 dispositivos associados do cliente pelo rádio,
e até 16 BSSIDs pelo rádio
• Faixas de frequência apoiadas (país-específicas
as limitações aplicam-se):
- 2,400 ao ISMO 2.4835GHz
- 5,150 a 5.250GHz U-NII-1
- 5,250 a 5.350GHz U-NII-2A
- 5,470 a 5.725GHz U-NII-2C
- 5,725 a 5.850GHz U-NII-3/ISM
- 5,850 a 5.895GHz U-NII-4
• Canais disponíveis: Dependente no configurado
domínio regulador
• A seleção dinâmica da frequência (DFS) aperfeiçoa o uso de
espectro disponível do RF
- Incluindo a Zero-espera DFS (ZWDFS) para acelerar o canal
mudanças
• Tecnologias de rádio apoiadas:
- 802.11b: propagação-espectro da Direto-sequência (DSSS)
- 802.11a/g/n/ac: Frequência-divisão ortogonal
multiplexar (OFDM)
- 802.11ax: Múltiplo ortogonal da frequência-divisão
acesso (OFDMA) com até 16 unidades do recurso (para
canal 80MHz)
• Tipos apoiados da modulação:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(extensão proprietária)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (extensão proprietária)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
apoio da alto-taxa de transferência 1024-QAM802.11n (GH):
HT20/40
• apoio muito alto da taxa de transferência 802.11ac (VHT):
VHT20/40/80/160
• apoio da eficiência elevada 802.11ax (ELE): HE20/40/80/160
• Taxas de dados apoiadas (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 a 300 (MCS0 a MCS15, HT20
a HT40)
- 802.11n (5GHz): 6,5 a 600 (MCS0 a MVC31, HT20
a HT40)
- 802.11ac: 6,5 a 3.467 (MCS0 a MCS9, NSS = 1 a 4,
VHT20 a VHT160)
- 802.11ax (2.4GHz): 3,6 a 574 (MCS0 a MCS11, NSS = 1
a 2, HE20 a HE40)
- 802.11ax (5GHz): 3,6 a 4.803 (MCS0 a MCS11, NSS = 1
a 4, HE20 a HE160)
• agregação do pacote 802.11n/ac/ax: A-MPDU, A-MSDU
• Transmita o poder: Configurável em incrementos de 0,5 dBm
• Máximo (o agregado, conduziu total) para transmitir o poder
(limitado por exigências reguladoras locais):
- Faixa de 2,4 gigahertz: dBm +21 (18dBm pela corrente)
- Faixa de 5 gigahertz: dBm +24 (dBm 18 pela corrente)
- Nota: conduzido transmita níveis de poder para excluir a antena
ganho. Para o total (EIRP) transmita o poder, adicionam o ganho da antena.
• A coexistência celular avançada (CRNA) minimiza o impacto
da interferência das redes celulares
• Relação máxima que combina (MRC) para melhorado
desempenho do receptor
• Diversidade cíclica do atraso/deslocamento (CDD/CSD) para melhorado
desempenho do RF da ligação descendente
• Codificação do bloco do espaço tempo (STBC) para a escala aumentada e
recepção melhorada
• Verificação de paridade de baixa densidade (LDPC) para o erro de grande eficacia
correção e taxa de transferência aumentada
• Transmita a feixe-formação (TxBF) para o sinal aumentado
confiança e escala
• tempo de espera do alvo 802.11ax (TWT) apoiar a baixa potência
dispositivos do cliente
• medida 802.11mc cronometrando fina (FTM) para a precisão
agrupamento da distância
Antenas de Wi-Fi
• AP-514: Quatro conectores (fêmeas) de RP-SMA para externo
antenas duplas da faixa (A0 com o A3, correspondendo
com correntes de rádio 0 completamente 3). Pior das hipóteses perda interna
entre a relação de rádio e os conectores da antena externo
(devido aos circuitos diplexing): 1.3dB em 2.4GHz e em 1.7dB dentro
5GHz.
• AP-515: Downtilt integrado quatro da duplo-faixa
antenas omni-direcionais para 4x4 MIMO com pico
ganho da antena de 4.2dBi em 2.4GHz e em 7.5dBi em 5GHz.
As antenas incorporados são aperfeiçoadas para o teto horizontal
orientação montada do AP. O ângulo do downtilt para
o ganho máximo é aproximadamente 30 graus.
- Combinando os testes padrões de cada um das antenas do
Rádios de MIMO, o ganho máximo da por-antena eficaz
o teste padrão é 3.8dBi em 2.4GHz e em 4.6dBi em 5GHz.

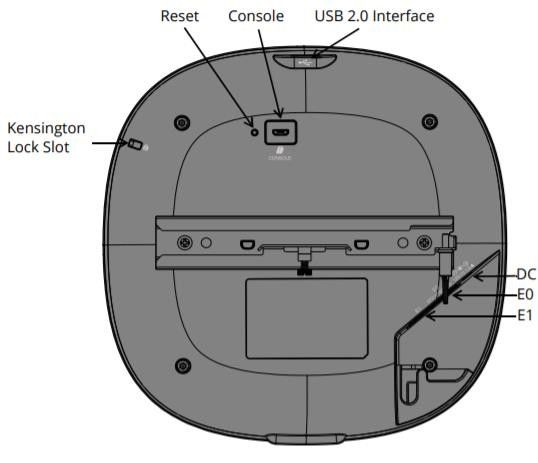

Relações adicionais
• E0: Porto de HPE SmartRate (RJ-45, máximo negociou
velocidade 2.5Gbps)
- Auto-detectando a velocidade da relação (100/1000/2500BASE-T)
e MDI/MDX
- a velocidade 2.5Gbps cumpre com o NBase-T e
especificações 802.3bz
- Ponto de entrada-paládio: 48Vdc 802.3af/at/bt (nominal) (classe 3 ou mais altos)
- ethernet eficientes da energia 802.3az (EEE)
• E1: Interface de rede dos ethernet 10/100/1000BASE-T (RJ-45)
- Auto-detectando a velocidade da relação e o MDI/MDX
- ethernet eficientes da energia 802.3az (EEE)
• Apoio da agregação da relação (LACP) entre ambos rede
portos para a redundância e a capacidade aumentada
• Relação da alimentação de DC: 12Vdc (substantivo, +/- 5%), aceita
tomada circular centro-positiva de 2.1mm/5.5mm com
comprimento de 9.5mm
• Relação do anfitrião de USB 2,0 (tipo um conector)
- Capaz da fonte até 1A/5W a um dispositivo unido
• Rádio de Bluetooth 5 e de Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: até 8dBm transmita o poder (classe 1) e
-95dBm recebem a sensibilidade
- Zigbee: até 8dBm transmita o poder e -97dBm recebem
sensibilidade
- Antena omnidirectional verticalmente polarizada integrada
com aproximadamente 30 graus de downtilt e ganho máximo de 3.5dBi
(AP-515) ou 4.9dBi (AP-514)
• Indictors visuais (dois diodos emissores de luz da multi-cor): para o sistema e
Estado de rádio
• Botão de restauração: restauração da fábrica, controle do modo do diodo emissor de luz (normal/fora)
• USB de série da relação do console (proprietário, micro-b
jaque físico)
• Entalhe da segurança de Kensington
Fontes de energia e consumo de potência
• O AP apoia a alimentação de DC direta e o poder sobre
Ethernet (ponto de entrada; em E0 portuário)
• Quando ambas as fontes de energia estiverem disponíveis, tomadas da alimentação de DC
prioridade sobre o ponto de entrada
• As fontes de energia são vendidas separadamente; veja pedir
Seção de informação abaixo para detalhes
• Quando posto por C.C. ou 802.3at () da classe 4/802.3bt (classe
5) O ponto de entrada, o AP operar-se-á sem restrições.
• Quando posto (classe 3) pelo ponto de entrada 802.3af e com o IPM
a característica permitiu, o AP começará acima em modo ilimitado,
mas pode aplicar limitações segundo o orçamento do ponto de entrada
e poder real. Que limitações do IPM a se aplicar, e dentro
que ordem, é programável.
• Operando o AP com (classe 3 ou mais baixo) um ponto de entrada 802.3af
a fonte e o enfermo do IPM não são apoiados (à exceção do AP
plataforma; nenhum rádio será permitido).
• (Pior das hipóteses) consumo de potência máximo:
- A C.C. pôs: 16.0W
- O ponto de entrada pôs (802.3af, IPM permitiu): 13.5W
- O ponto de entrada pôs (802.3at/bt): 20.8W
- Todos os números acima são sem um dispositivo externo de USB
conectado. Quando fonte o orçamento de poder 5W completo
a tal dispositivo, (o pior das hipóteses) poder incremental
o consumo para o AP é até 5.7W (o ponto de entrada pôs) ou
5.5W (a C.C. pôs).
• (Pior das hipóteses) consumo de potência máximo no modo inativo:
12.6W (ponto de entrada) ou 9.7W (C.C.)
• (Pior das hipóteses) consumo de potência máximo no profundo-sono
modo: 5.9W (ponto de entrada) ou 1.5W (C.C.)
Montando detalhes
Um suporte foi instalado na parte de trás do
AP. Este suporte é usado para fixar o AP a algum do (vendido
separadamente) para montar jogos; veja a seção de informação pedindo
abaixo para detalhes.
Especificações mecânicas
• Dimensões/peso (AP-515; unidade, com exclusão do suporte da montagem):
- 200mm (W) x 200mm (d) x 46mm (h)
7,9" (W) x 7,9" (d) x 1,8" (h)
- 810g/28.5oz
• Dimensões/peso (AP-515; envio):
- 230mm (W) x 220mm (d) x 72mm (h)
9,1" (W) x 8,7" (d) x 2,8" (h)
- 1010g/35.5oz
Especificações ambientais
• Condições operacionais
- Temperatura: 0C a +50C/+32F a +122F
- Umidade: 5% a 93% quecondensam-se
- O AP é forro avaliado para o uso em espaços demanipulação
- ETS 300 019 ambientes da classe 3,2
• Condições do armazenamento e do transporte
- Temperatura: -40C a +70C/-40F a +158F
- Umidade: 5% a 93% quecondensam-se
- ETS 300 019 ambientes das classes 1,2 e 2,3
Confiança
Tempo médio entre a falha (MTBF): 560,000hours (64yrs) em +25C
temperatura de funcionamento.
Conformidade reguladora
• FCC/ISED
• CE marcado
• 2014/53/EU diretivo VERMELHO
• Compatibilidade eletrónica 2014/30/EU diretivo
• Baixa tensão 2014/35/EU diretivo
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Estrada de ferro Certs (AP-515 somente):
- 50155:2017 do EN – aplicações da estrada de ferro
- 50121-1:2017 do EN – compatibilidade eletrónica da estrada de ferro
- EN 50121-3-2 – compatibilidade eletrónica da estrada de ferro
- 50121-4:2016 do EN – imunidade da estrada de ferro
- IEC 61373 ed2: 2008 – choque e vibração da estrada de ferro
Para a informação reguladora país-mais específica e
as aprovações, consideram por favor seu representante de Aruba.
Números de modelo reguladores
• AP-514: APIN0514
• AP-515: APIN0515
Certificações
• Avaliação do forro UL2043
• Wi-Fi Alliance:
- A CERTIFICADO Wi-Fi, b, g, n, C.A., machado
- WPA, WPA2 e WPA3 – empresa com opção de CNSA,
Pessoal (SAE), aumentado abra (DEVA)
- WMM, WMM-PS, Multiband W-Fi ágil
- Passpoint (liberação 2)
- Lugar de Wi-Fi
• SIG de Bluetooth
GARANTIA
Garantia vitalícia limitada do hardware de Aruba.
SOFTWARE MÍNIMO DO SISTEMA OPERACIONAL
VERSÕES
• ArubaOS e Aruba InstantOS 8.4.0.0 (com algum
limitações). Para operação, uso ilimitados 8.6.0.0 ou mais tarde.
• ArubaOS 10.0.0.0
Q1.What pode você comprar de nós?
: Mellanox, Aruba, Rukus, produtos extremos do tipo, incluindo interruptores, placas de rede, cabos, ponto de acesso, etc.
Q2.How sobre a data de entrega?
: Toma geralmente 3-5 dias de trabalho. Para modelos específicos, contacte-nos por favor para verificar o estoque. Na extremidade, o real a consulta prevalecerá. Nós faremos nosso melhor para entregar o mais cedo possível.
Q3.What é seus termos de garantia?
: Nós fornecemos 12 meses de tempo da garantia.
Q4.How sobre o método de envio?
: Nós usamos Fedex/DHL/UPS/TNT e outras expedições do ar, expedições do mar são igualmente praticáveis. Em um exprime, nós poderia fazer todas as expedições que você quis.
Q5.Can eu obtenho algumas amostras?
: Sim, a ordem da amostra está disponível para a verificação da qualidade e o teste do mercado. Você precisa somente de pagar o custo da amostra e o custo expresso.
Q6.What são suas forças do núcleo?
: Produtos First-hand da fonte, os originais e os novos com o preço favorável e o serviço pós-venda perfeito.
Por favor verifique seu email!
